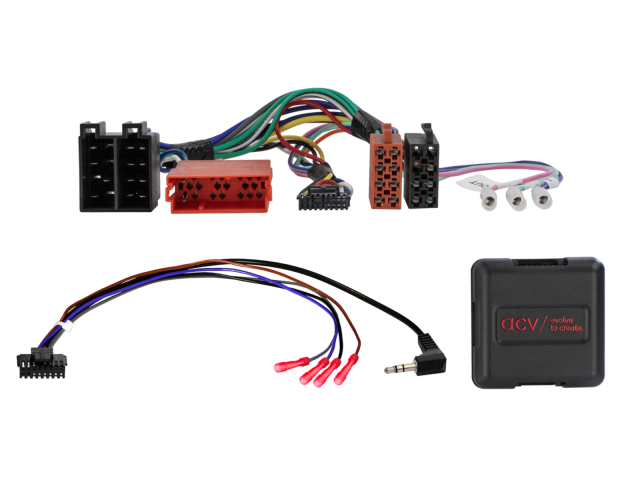

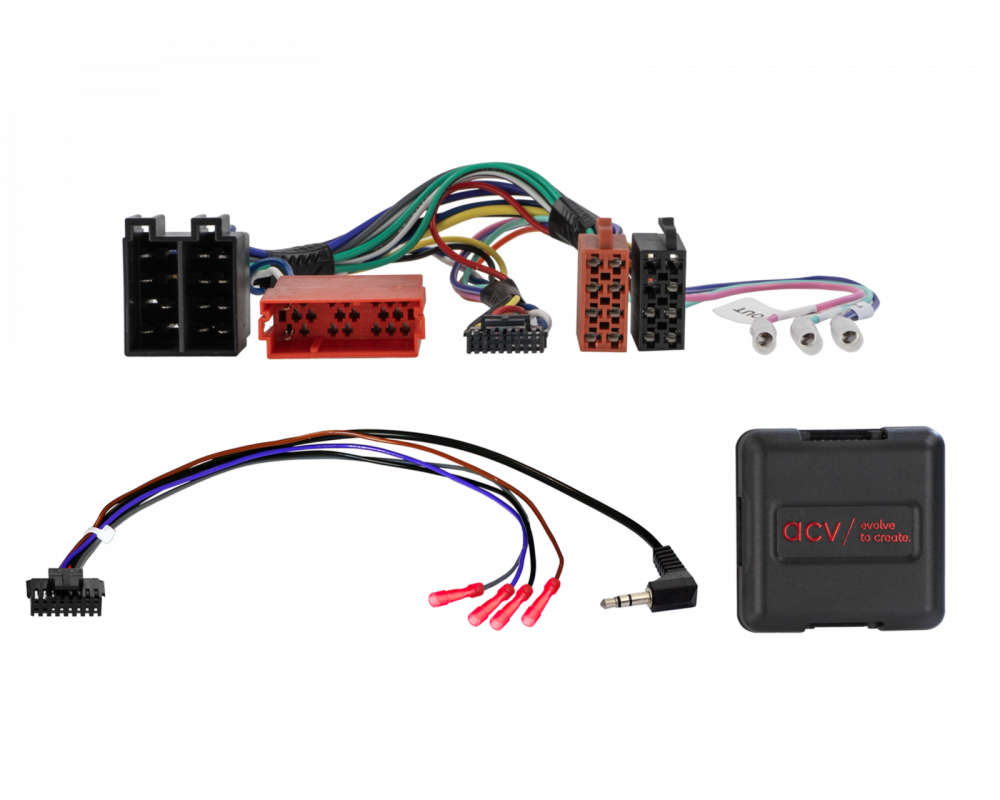

S.W.I. Porsche Boxster/Cayman/911 ISO/Mini ISO Multilead

Informatie:
Adapter voor stuurwielbediening Porsche

Behoud de originele bedieningsfuncties op het stuurwiel wanneer u de fabrieksradio vervangt
door een achteraf ingebouwde radio.

Afhankelijk van de uitrusting van het voertuig en de functionaliteit en software van het achteraf ingebouwde apparaat kunnen bepaalde bedieningsfuncties wegvallen of worden vervangen door
andere functies.

Vergelijk de afgebeelde stekkers van de adapter met die in uw auto en controleer of deze visueel
en technisch passen.

Controleer ook of een van de genoemde originele fabrieksradio’s in uw auto was ingebouwd.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en
stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: ISO / Mini-ISO Porsche-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel

Voertuigen met CDR24 OEM-apparaat
Voertuigen met PCM2.1 OEM-navigatie

DIP-schakelaarinstellingen voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)

Geschikt voor de volgende voertuigen

Porsche Boxster (987) 10/2004 - 01/2009
Porsche Cayman (987C) 11/2005 – 01/2009
Porsche 911 (997) 07/2004 – 08/2009

De volgende signalen worden beschikbaar gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel
zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA:
1 relais: spoelweerstand min. 75 ohm
2 relais: spoelweerstand min. 150 ohm

Afstandsbediening op het stuurwiel
Algemene installatie-instructies:

Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingen van het OEM-apparaat
2: Demonteer het OEM-apparaat in spanningsloze toestand
3: Controleer alle interface-aansluitingen op juistheid en doorloop in spanningsloze toestand

Aansluiting en aansluitvolgorde:
1: Voer de instellingen en hardwareconfiguratie van de interface uit terwijl het systeem
spanningsvrij is
2: Controleer de configuratie van de radio-aansluitkabel
3: Sluit de radio-aansluitkabel aan volgens de gebruiksaanwijzing van het achteraf in te bouwen
apparaat
4: Sluit alle overige verbindingen aan volgens de gebruiksaanwijzing van het achteraf in te
bouwen apparaat
5: Sluit de gehele installatie pas als laatste aan op het voertuig, terwijl de aansluiting onder
spanning staat
6: Voer de softwareconfiguratie van de interface uit volgens de aanwijzingen in de artikeltekst en
in de BDA
7: Configureer het achteraf in te bouwen apparaat volgens de gebruiksaanwijzing van het
achteraf in te bouwen apparaat: stuurwielbediening/camera/FSE/fantoomvoeding voor de
antenne en overige
8: Test de werking van de stuurwielbediening en het voertuig

Wijzigingen in de hardwareconfiguratie van de interface en de radio-aansluitkabel:
1: Voer wijzigingen uit terwijl de spanning is uitgeschakeld
2: Aansluiting na wijziging: zie hierboven 5 tot en met 8

Bij een storing van de interface of het voertuig:
1: Terugzetten naar het OEM-apparaat
2: Het OEM-apparaat bedienen
3: De CAN-bus in ruststand zetten
4: Controle van de hardwareconfiguratie van de interface
5: Aansluiting volgens CAN-bus-ruststand, zie hierboven 5 tot en met 8

Aansluitingen, wijzigingen in aansluitingen, alternatieve aansluitingen, aansluitingen van losse
kabels of aansluituitbreidingen van losse kabels die in de instructietekst of de
gebruiksaanwijzing worden vermeld, dienen uitsluitend ter oriëntatie en ter informatie voor
opgeleid vakpersoneel.

Overige aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van
alternatieve aansluitingen of aansluituitbreidingen:
1: Aansluitingen en wijzigingen mogen uitsluitend worden uitgevoerd door opgeleid
vakpersoneel
2: Aansluitingen en wijzigingen moeten vóór de aansluiting worden gecontroleerd op eventuele
goedkeuringen van de fabrikant of op fabrieksgarantievoorwaarden die mogelijk door de
wijzigingen worden beïnvloed
3: Aansluitingen en wijzigingen moeten vóór de aansluiting worden gecontroleerd op werking en
juistheid door middel van metingen en door vergelijking met het kabelindelingsoverzicht van het
voertuig
4: Aansluitingen en wijzigingen vinden plaats op eigen verantwoordelijkheid, zonder garantie op
de werking
5: Aansluitingen en wijzigingen vinden plaats op eigen verantwoordelijkheid, zonder garantie met
betrekking tot schade aan het voertuig, het achteraf gemonteerde apparaat of de interface
6: Wijzigingen aan de voorgeassembleerde kabelboom kunnen leiden tot het vervallen van de
garantie op het product

Geschikt voor:
Porsche 911 2006-2009
Porsche Boxster 2004-2011
Porsche Cayman 2005-2009
