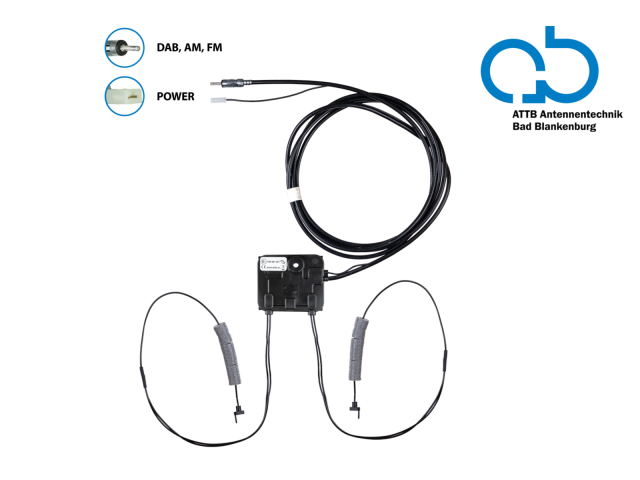

Dipoolantenne AM/FM DAB+ geschikt voor binnen- en buitenmontage

Informatie:
Dipoolantenne AM/FM DAB+*

ATTB "Made in Germany" 5010.01

Type: Dipool

Antennentechnik Bad Blankenburg staat sinds 1919 synoniem voor hoogwaardige en betrouwbare oplossingen voor draadloze netwerken – "Made in Germany" – dankzij eigen onderzoek, ontwikkeling en productie.

Betrouwbare en krachtige antennes met een optimale signaalkwaliteit zijn onmisbaar voor communicatie, infotainment, navigatie en de netwerkvorming en aansturing van machines via communicatiestandaarden zoals 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ en TETRA.

Naast standaardoplossingen omvat het ATTB-assortiment ook klantspecifieke ontwikkelingen en toepassingen, onder meer voor de automobielindustrie.

Een nauwe samenwerking op het gebied van onderzoek en ontwikkeling met toonaangevende organisaties en onderzoeksinstellingen heeft tot nu toe geleid tot meer dan 40 patenten en talloze innovaties.

Het volledige productieproces voor het brede portfolio aan voertuigantennes en antenne-accessoires voor vele populaire voertuigen is gecertificeerd volgens de normen van de automobielindustrie. De kwaliteit van de antennes wordt continu gecontroleerd via eigen meetstations: van productontwikkeling tot lopende productie en eindcontrole.

Opmerking:

DAB+-ontvangst via optionele antennesplitter*

Aansluiting: vlakstekker +12V (belastingsstabiel, gezekerd) / antenne-afstandsbediening (remote)

Montage:
Monteer de geleiders van de dipoolantenne in een hoek van 90° tot 180° ten opzichte van elkaar en bevestig ze met geschikte middelen.
Optimale hoek: 90°

Bij ontvangstproblemen:

controleer de antennekabel en antenne-adapter

controleer het voertuig op storingen door achteraf ingebouwde ledverlichting
controleer het voertuig op storingen door achteraf ingebouwde spanningsomvormers / voedingen / USB-laadadapters
controleer het voertuig op storingen door achteraf ingebouwde digitale eindversterkers

Toepassing:

Dipoolantenne voor radio-ontvangst
Installatie in alle voertuigen / campers / caravans / bedrijfswagens achter bekleding van hout / glas / kunststof / GVK (aan de binnen- of buitenzijde)

Productkenmerken:
Voeding: extern
Montage in vormvaste kunststof behuizing
Kabeltype: 75 Ohm
Diensten: AM/FM / DAB+
Kabellengte: 250 cm
Aansluitingen: DIN(m)

Aansluitingen:
AM/FM: DIN(m) 75 Ohm / L=250 cm
Externe voeding: vlakstekker 2,8 mm

Frequentiebereik:
AM: 150 kHz - 3000 kHz
FM: 87,5 MHz - 108 MHz
DAB+ B III: 174 MHz - 240 MHz

Versterking (dB):
AM: 10 dB
FM: 13 dB
DAB+ B III: 13 dB

Voeding:
AM/FM: +12V extern

Stroomverbruik:
AM: 70 mA max.
FM: 70 mA max.
DAB+ BIII: 70 mA max. Impedantie:
AM/FM: 50 Ohm > 75 Ohm

VSWR:
AM: <1,5:1
FM: <1,5:1
DAB+ BIII: <1,5:1

Optioneel:
AM/FM:

Antennekabelverlenging DIN(f)>DIN(m) 200cm ATTB > art.: 153-3003-01

Antennekabelverlenging DIN(f)>DIN(m) 500cm > art.: 1580-00
Antennekabelverlenging DIN(f)>DIN(m) 350cm > art.: 1576-00
Antennekabelverlenging DIN(f)>DIN(m) 250cm > art.: 1574-00
Antennekabelverlenging DIN(f)>DIN(m) 150cm > art.: 1573-00

Vervangende antennestaf (zonder voet):
Antennestaf AM/FM DAB+ 20cm M5: 15-7552090

*DAB+-ontvangst met optionele antennesplitter:
Antennesplitter AM/FM DAB+ DIN(f)>DIN(m)/SMB(f) > art.: 151000-30
Antennesplitter AM/FM DAB+ Fakra(m)>Fakra(f)/SMB(f) > art.: 151000-40
Antennesplitter AM/FM DAB+ Fakra(m)>Fakra(m)/Fakra(m) > art.: 15-7561004
Antennesplitter AM/FM/DAB+ Fakra(m)>Fakra(m)/Fakra(m) > art.: 15-7562030
Antennesplitter AM/FM DAB+ DIN(f)>DIN(m)/SMB(f) passief > art.: 153-4724-02
Antennesplitter AM/FM DAB+ Fakra(m)>DIN(m)/SMB(f) passief > artikel: 153-4724-05
Antennesplitter AM/FM DAB+ DIN(f)>DIN(m)/SMB(f) versterkt > artikel: 153-4726-01
Antennesplitter AM/FM DAB+ Fakra>Fakra(f)/SMB(f) versterkt > artikel: 153-4726-03
Antennesplitter AM/FM DAB+ Fakra(m)>DIN(m)/SMB(f) versterkt > artikel: 153-4726-04
Antennesplitter AM/FM DAB+ 3x Fakra Z(m) versterkt > artikel: 153-4721-01

Geschikt voor:
AM
FM
DAB
