10" Kit Ford Mondeo III (B4Y/B5Y/BWY) 40Pin SWI/antenne

Informatie:
Radiopaneel 10 inch met radioaansluitkit SWI Ford

Veel autofabrikanten gebruiken voertuigspecifieke radio’s die optisch zijn aangepast aan de middenconsole.

Inbouwkits bevatten alle componenten voor het vervangen van een OEM-apparaat.

Afhankelijk van de voertuiguitvoering worden alle adapters en interfaces meegeleverd die nodig zijn voor het gebruik van het aftermarket apparaat en het herstellen van voertuigfuncties.

Let op de installatieadviezen van de afzonderlijke componenten.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen.

Controleer vóór de installatie het OEM-apparaat en het voertuigmenu op de verschillende instellingen.

Afhankelijk van de voertuiguitvoering en de functionaliteit en software van het aftermarket apparaat kunnen afzonderlijke bedieningsfuncties vervallen of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in het voertuig en controleer of deze optisch en technisch overeenkomen.

Controleer ook of een van de genoemde originele fabrieksradio’s in het voertuig gemonteerd was.

Controleer vóór de definitieve montage de voertuigfuncties, voertuiginstellingen en SWI op correcte werking.

SWI-adapter Ford
Behoud de originele SWI-functies bij het vervangen van de fabrieksradio door een aftermarket radio.
Afhankelijk van de voertuiguitvoering en de functionaliteit en software van het aftermarket apparaat kunnen afzonderlijke bedieningsfuncties vervallen of door andere functies worden vervangen.
Vergelijk de afgebeelde stekkers van de adapter met die in het voertuig en controleer of deze optisch en technisch overeenkomen.
Controleer ook of een van de genoemde originele fabrieksradio’s in het voertuig gemonteerd was.
Controleer vóór de definitieve montage de voertuigfuncties, voertuiginstellingen en SWI op correcte werking.

Opmerking:
analoog
Aansluiting: 40-pins Quadlock Ford-stekker
Aansluiting: OEM SWI > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne ISO(m) > DIN(m)
Voertuigen met analoog systeem
Voertuigen met geschakelde +12 V voeding, klem 15
Voertuigen met OEM-apparaat 5000C / 6000CD / 6006CD
Voedingskamer A:
Pin 16 +12 V geschakelde voeding, klem 15
Pin 14 verlichting, klem 58
MQS-kamer B:
Pin 6 SWI analoog
Pin 8 SWI analoog GND
Pin 11 achteruitrijsignaal +12 V (indien bezet)
Pin 12 snelheidspulssignaal (indien bezet)
Voertuigen zonder 7 inch OEM-kleurennavigatie met geïntegreerde Climatronic
Dipswitchinstellingen voor de fabrikant van het aftermarket apparaat (zie handleiding)

Geschikt voor de volgende voertuigen:

Ford Mondeo (2007-2010)

Kleur: zwart

De volgende signalen worden ondersteund:

Geïmporteerde voertuigen of voertuigen met afwijkende software kunnen incompatibel zijn met bepaalde functies.

SWI

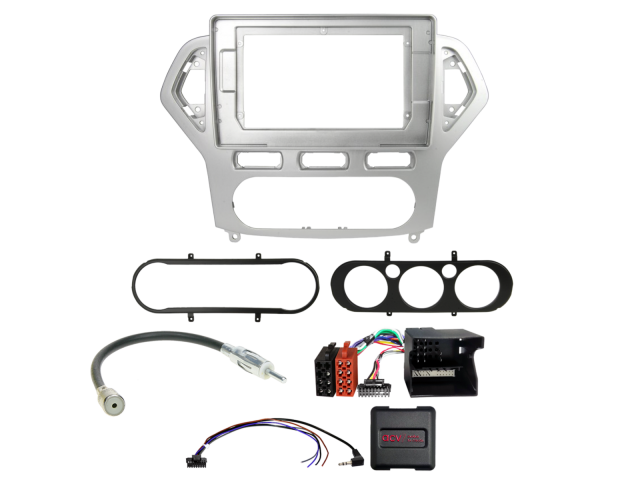

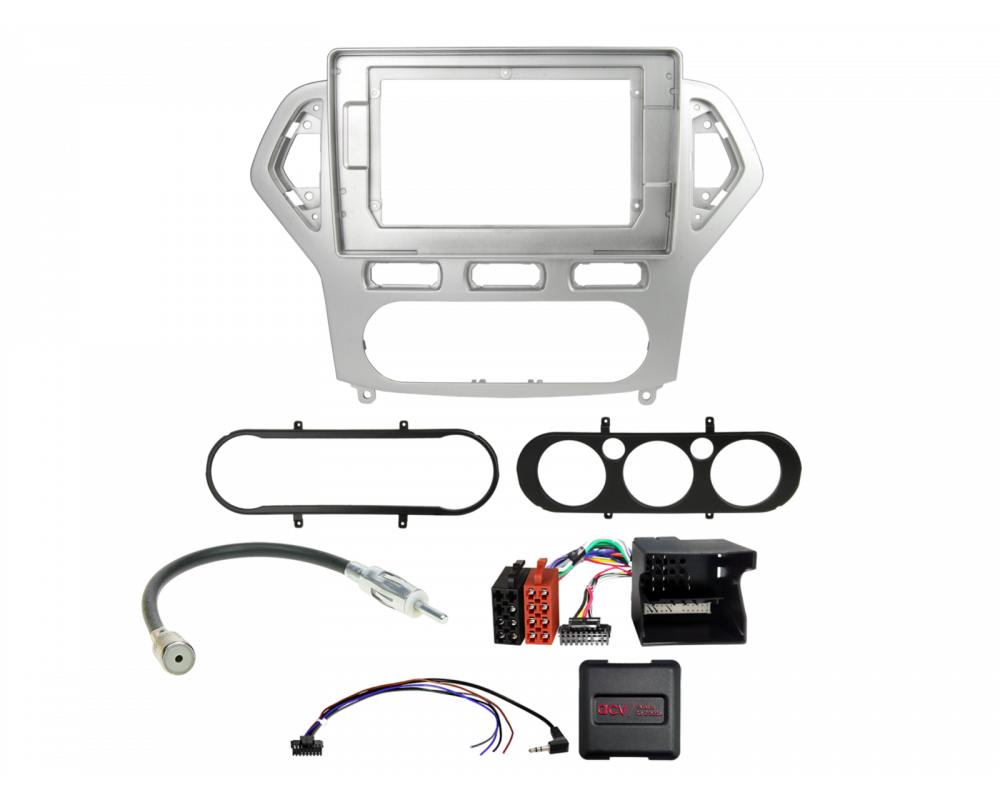

Leveringsomvang:

10 inch radiopaneel Ford Mondeo 06/2007-10/2010 zilver > Artikel: 381114-115-2
SWI Ford voertuigen 40-pins Quadlock Multilead analoog los > Artikel: 42xfo002-0
Antenne-adapter ISO(f)>DIN(m) 25 cm los > Artikel: 1503-00-0

Geschikt voor:
Ford Mondeo 2007-2010
