9" Kit Citroen/Opel/Peugeot/Toyota 50Pin SWC/antenne/USB

Informatie:
Radio-paneel 9 inch met radioaansluitkit stuurwielbediening Citroën / Fiat / Peugeot / Toyota

Veel autofabrikanten monteren eigen voertuigspecifieke radio's die visueel zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen voor het vervangen van een OEM-toestel.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het inbouwapparaat en voor het herstellen van voertuigfuncties, inbegrepen in de levering.

Neem de inbouwaanbevelingen van de afzonderlijke onderdelen in acht.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, eCall of andere rijassistentiesystemen.

Controleer voor de installatie het OEM-toestel en het voertuigmenu op diverse instellingen.

Afhankelijk van de uitrusting van het voertuig en de functieomvang en software van het inbouwapparaat kunnen bepaalde bedieningsfuncties vervallen of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch overeenkomen.

Controleer ook of een van de vermelde originele fabrieksradio's in uw voertuig was gemonteerd.

Controleer vóór de eindmontage de voertuigfuncties, voertuiginstellingen en stuurwielbediening op werking.

Let op:

CAN-bus

Aansluiting: 50-pins Peugeot-stekker
Aansluiting: stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra (v) > DIN (m)
Aansluiting: OEM USB > USB-A
Aansluiting: OEM AUX > Cinch (m) rood / wit
Aansluiting: OEM achteruitrijcamera > Cinch (m) geel

blauw: +12V antenne-remote
Voertuigen met 1-DIN OEM-toestel

Voertuigen zonder OEM-navigatie
Voertuigen zonder kleurenmonitor
Voertuigen zonder PDC

Waarschuwingstonen niet ondersteund

Voertuigen met eco-modus:
+12V permanente stroom klem 30, zekering batterij

9" tablet-toestellen met trapeziumvormige monitor
9" modulaire toestellen met trapeziumvormige monitor en Silverbox
9" L-Body-toestellen: individuele inbousituatie in het voertuig controleren
Toestelmontage met individuele accessoires
Displaymontage met individuele accessoires

Radio-paneel met geschikte middelen extra bevestigen in de radioschacht
Indien nodig nabewerking van de pasvorm met werkplaatsmiddelen

Voertuiginstellingen ondersteund (zie gebruiksaanwijzing)

Dipswitch-instellingen voor de fabrikant van het inbouwapparaat (zie gebruiksaanwijzing)
Geschikt voor de volgende voertuigen:
Citroën
Citroën Dispatch 03/2016 - 2021
Citroën Jumpy (V) 03/2016 - 01/2024
Citroën Spacetourer (V) 03/2016 - 03/2021

Opel
Opel Vivaro (VIVARO C) 09/2019 - 01/2021
Opel Zafira Life (V) 02/2019 - 01/2021

Peugeot
Peugeot Expert (V) 03/2016 - 04/2024
Peugeot Traveller (V) 03/2016 - 04/2024

Toyota
Toyota ProAce (V) 03/2016 - 04/2024
Toyota ProAce Verso (V) 03/2016 - 04/2021
Kleur: zwart

Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden beschikbaar gesteld:

Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V contact klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal

Belastbaarheid uitgangen: 250 mA max.

Stroombehoefte groter dan 250 mA:
1 relais spoelweerstand min. 75 ohm
2 relais spoelweerstand min. 150 ohm

Stuurwielbediening

Voertuiginstellingen ondersteund

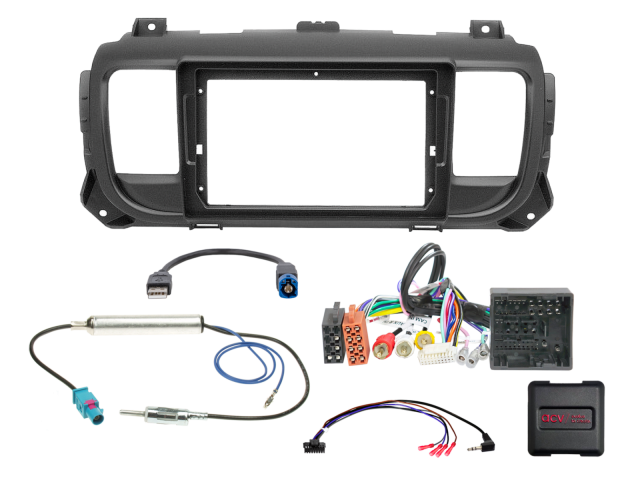

Leveringsomvang:

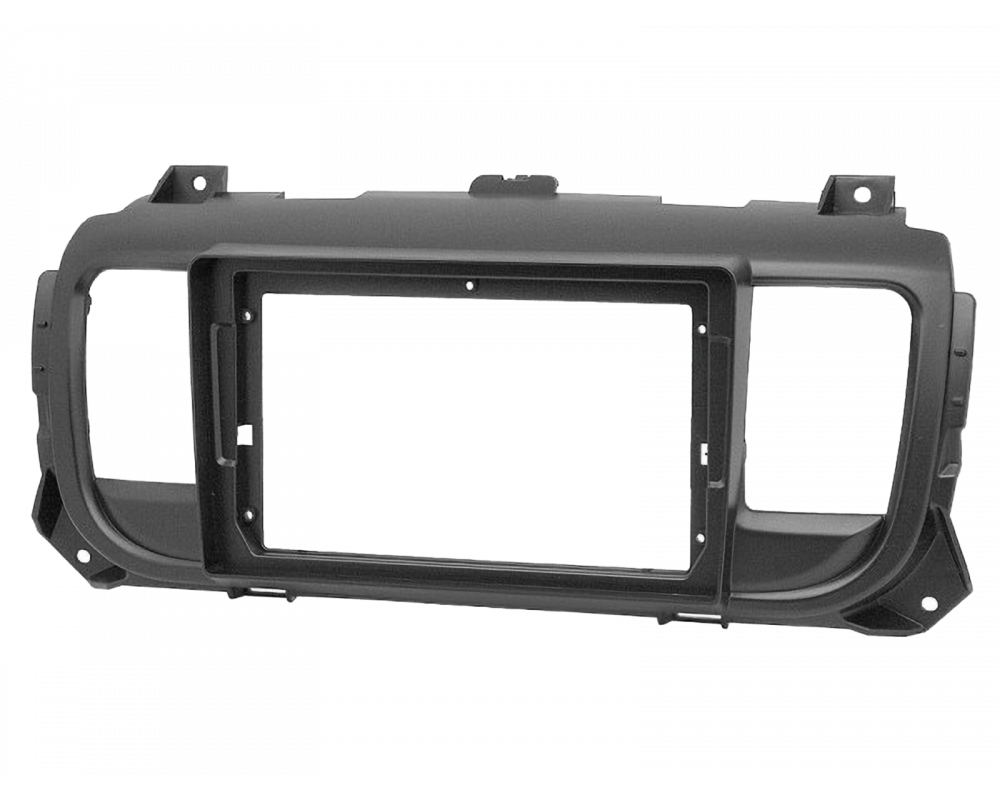

Radio-paneel Citroën/Opel/Peugeot/Toyota zwart > Artikel: 381041-91-1

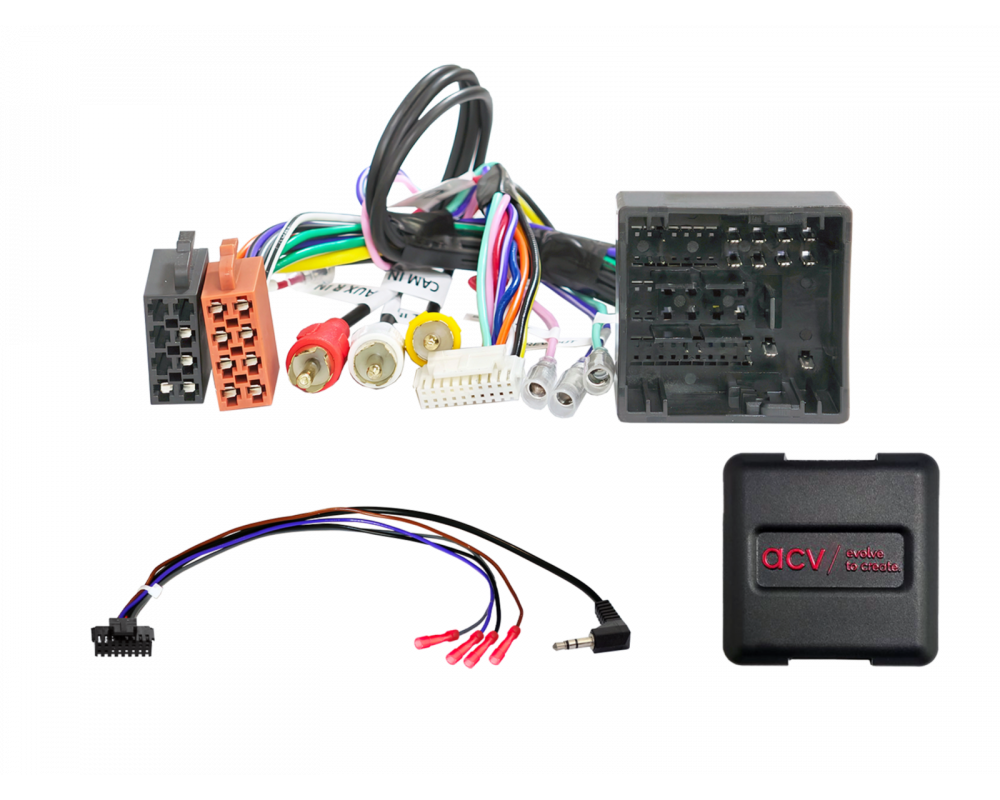

SWI Citroën/Opel/Peugeot/Toyota 50-pins Multilead los > Artikel: 42xct011-0

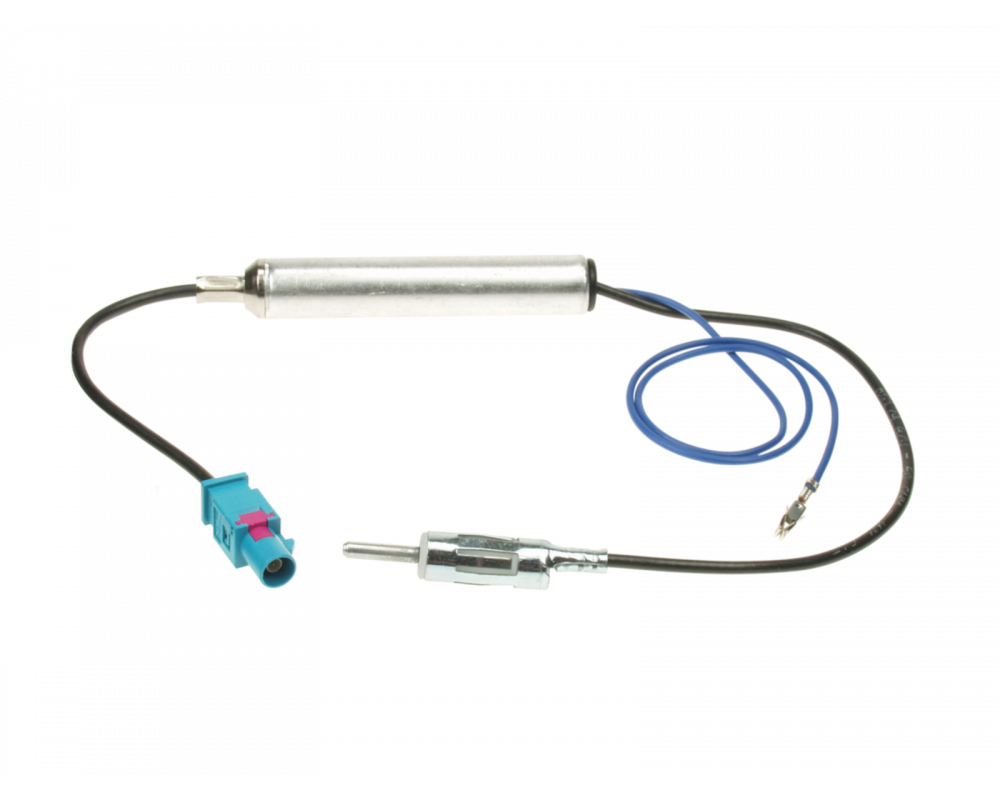

Antenne-adapter Fakra (m) > DIN (m) 12V phantom los > Artikel: 1524-03-0

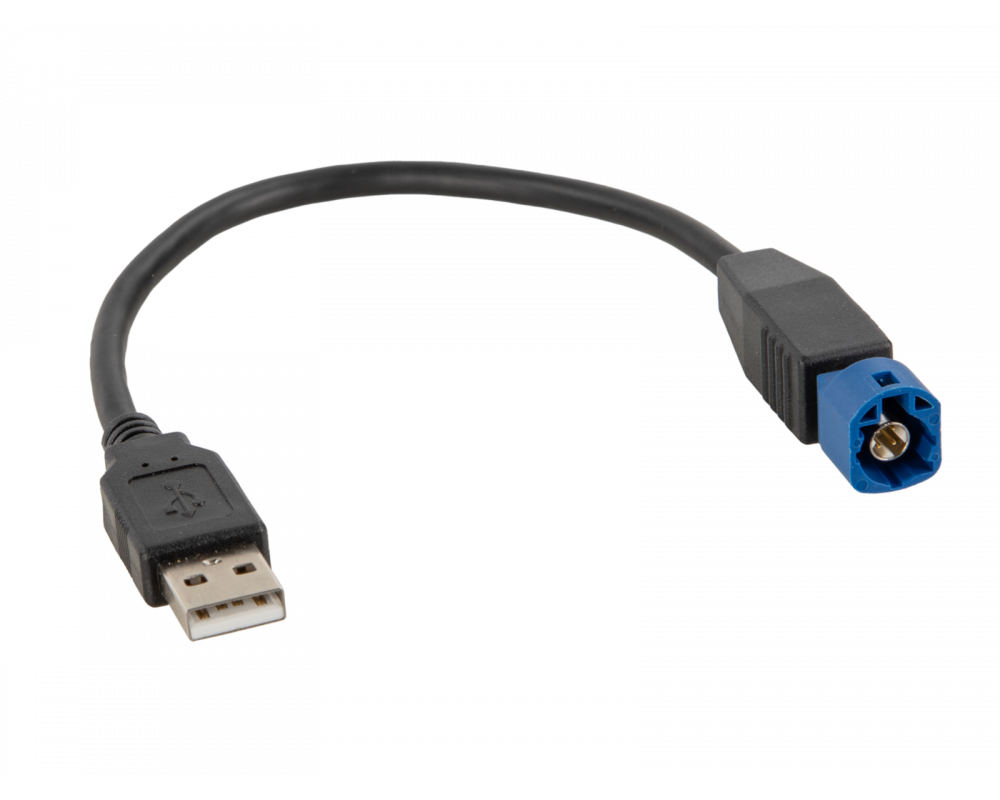

USB-adapter Citroën/Peugeot/Toyota diverse voertuigen > Artikel: 44-1041-002

Optioneel:

9" radio-paneel accessoire naar 10" display adapter, Artikel: 271000-42

Geschikt voor:
Citroen Jumpy 2016-2024
Citroen Spacetourer 2016-2021
Opel Vivaro 2019-2021
Opel Zafiro 2019-2021
Peugeot Expert 2016-2024
Peugeot Traveller 2016-2024
Toyota Proace 2013-2016
Toyota Proace Verso 2016-2024
