9" Kit Peugeot 308 2007-2015 grijs SWI Pro

Informatie:
Radio-paneel 9 inch met radioaansluitkit stuurwielbediening Peugeot

acv Pro

Veel autofabrikanten monteren eigen voertuigspecifieke radio's die visueel zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen voor het vervangen van een OEM-toestel.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het inbouwapparaat en voor het herstellen van voertuigfuncties, inbegrepen in de levering.

Neem de inbouwaanbevelingen van de afzonderlijke onderdelen in acht.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.

Bijvoorbeeld Trailer Assist, eCall of andere rijassistentiesystemen.

Controleer voor de installatie het OEM-toestel en het voertuigmenu op diverse instellingen.

Afhankelijk van de uitrusting van het voertuig en de functieomvang en software van het inbouwapparaat kunnen bepaalde bedieningsfuncties vervallen of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch overeenkomen.

Controleer ook of een van de vermelde originele fabrieksradio's in uw voertuig was gemonteerd.

Controleer vóór de eindmontage de voertuigfuncties, voertuiginstellingen en stuurwielbediening op werking.

Let op:

CAN-bus

Aansluiting: 40-pins Quadlock Peugeot-stekker
Aansluiting: stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra (v) > DIN (m)

blauw: +12V antenne-remote
Dipswitch-stand voor het inbouwapparaat controleren

Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 / RD45 OEM-toestel met volumedraairegelaar

Voertuigen zonder Bosch OEM-toestel
Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatie met volumedraairegelaar
Voertuigen zonder JBL-soundsysteem
Voertuigen zonder PDC

Voertuiginstellingen via stuurwielbediening ondersteund (zie gebruiksaanwijzing)

Voertuigen met eco-modus:
+12V permanente stroomaansluiting klem 30, zekering batterij

Voertuigen met PDC:
SWI CAN-bus-luidspreker 42a/42cx PDC > Artikel: 42cxpdc

Voertuigen met PDC-schakelaar:
PDC-weergave moet geactiveerd zijn

Diagnose-LED:
blauw knipperen > CAN-bus zoeken
blauw constant > CAN-bus actief
rood > +12V contactstroom actief

Radio-paneel met schakelaarstrip

9" tablet-toestellen met trapeziumvormige monitor
9" modulaire toestellen met trapeziumvormige monitor en Silverbox
9" L-Body-toestellen: individuele inbousituatie in het voertuig controleren
Toestelmontage met individuele accessoires
Displaymontage met individuele accessoires

Radio-paneel met geschikte middelen extra bevestigen in de radioschacht
Indien nodig nabewerking van de pasvorm met werkplaatsmiddelen
Geschikt voor de volgende voertuigen:

Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 04/2011
Peugeot 308 (4/4 GTI/4 SW/4 CC) 05/2011 - 07/2015
Peugeot 408 2011 - 2021

Kleur: grijs

Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden beschikbaar gesteld:

Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

roze: +12V contact klem 15, max. 1,5 A
oranje: +12V verlichting klem 58, max. 0,1 A
wit: +12V achteruitrijsignaal, max. 1,5 A
geel/groen geel/rood: snelheidssignaal

Stuurwielbediening

Voertuiginstellingen ondersteund

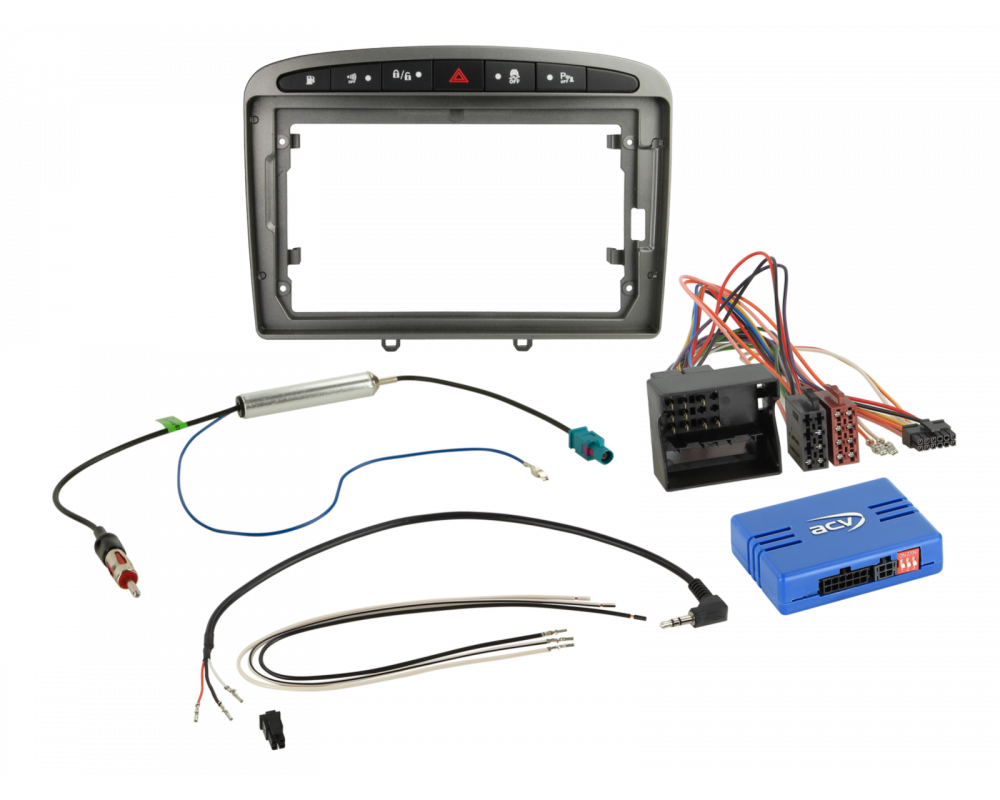

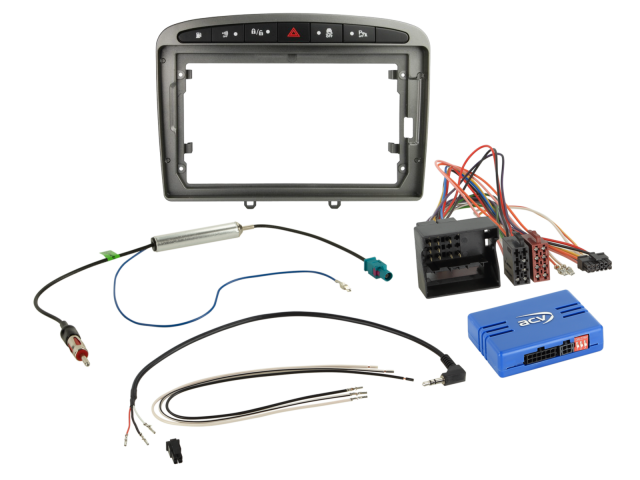

Leveringsomvang:

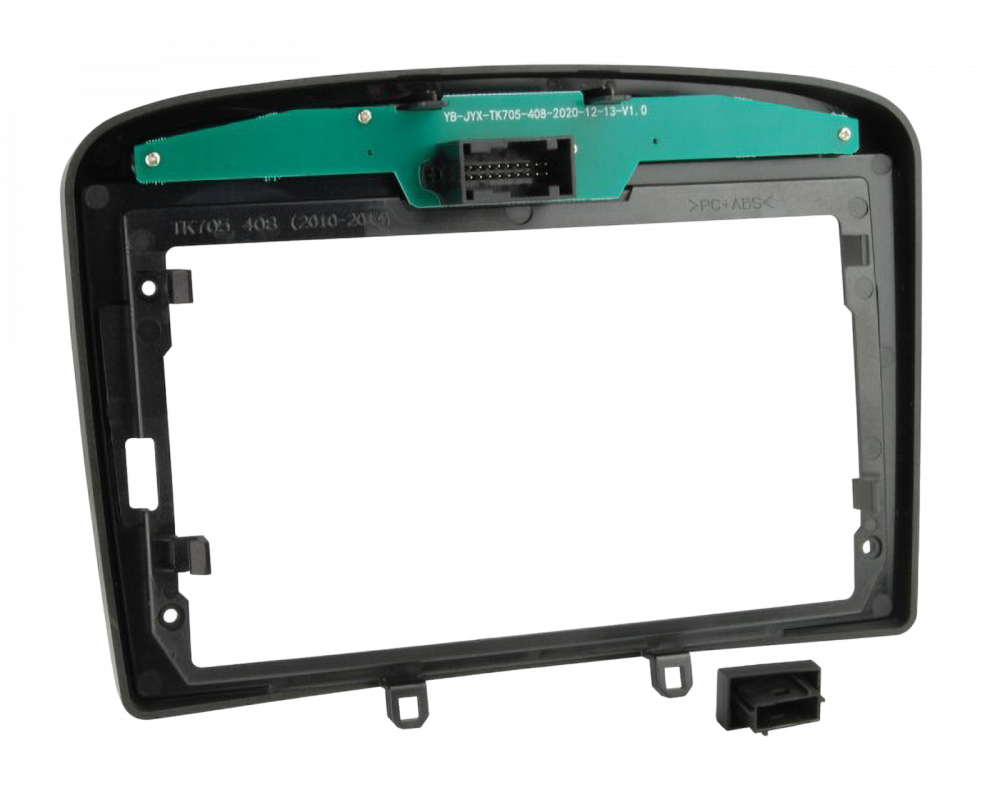

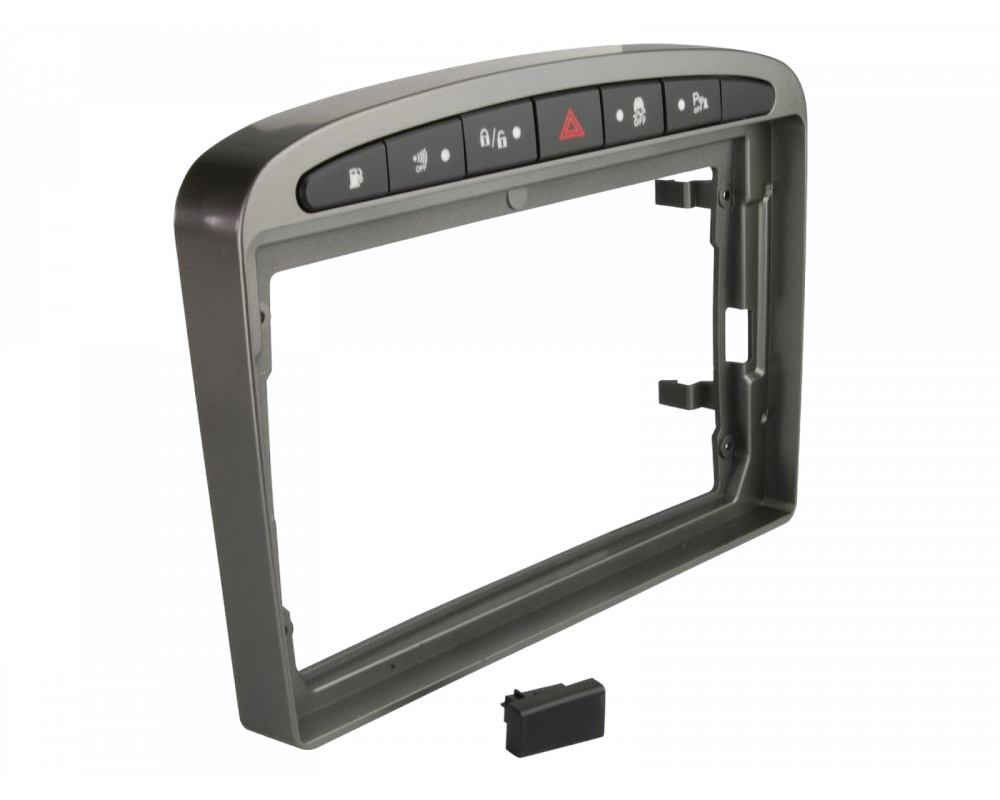

Radio-paneel Peugeot 308 09/2007-07/2015 grijs > Artikel: 381041-90-2

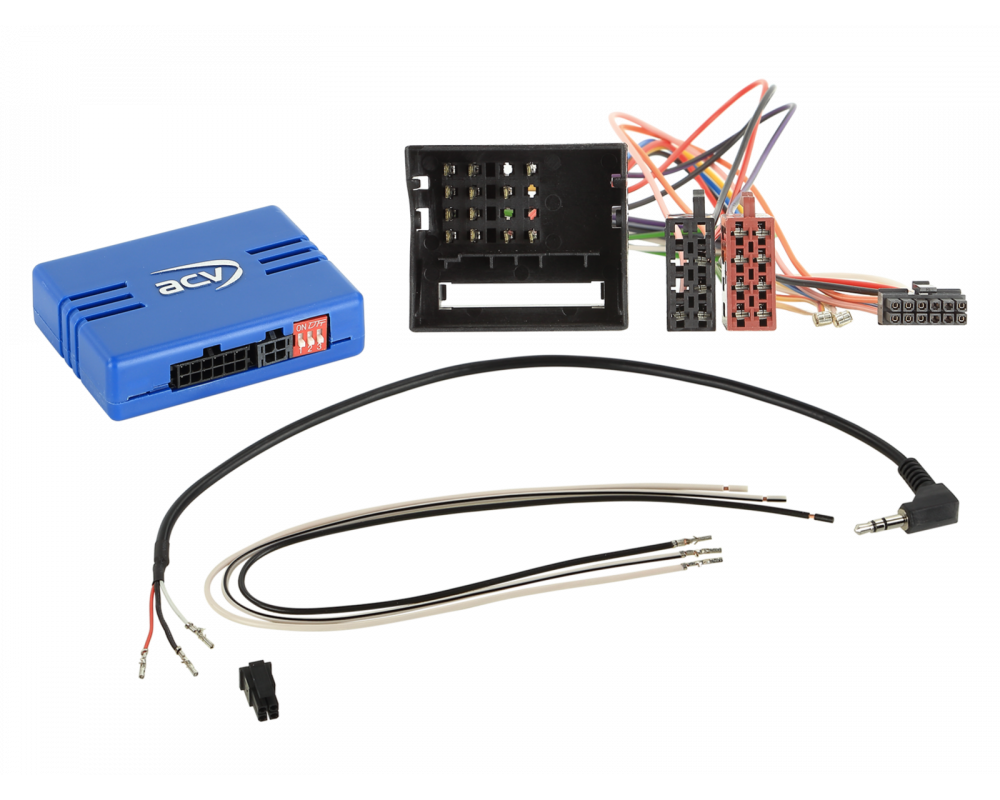

SWI Citroën/Fiat/Peugeot/Toyota voertuigen Quadlock los > Artikel: 42a-1041-001-0
SWI-kabel 42a/42cx401 > Multilead diverse toestellen > Artikel: 42arc100

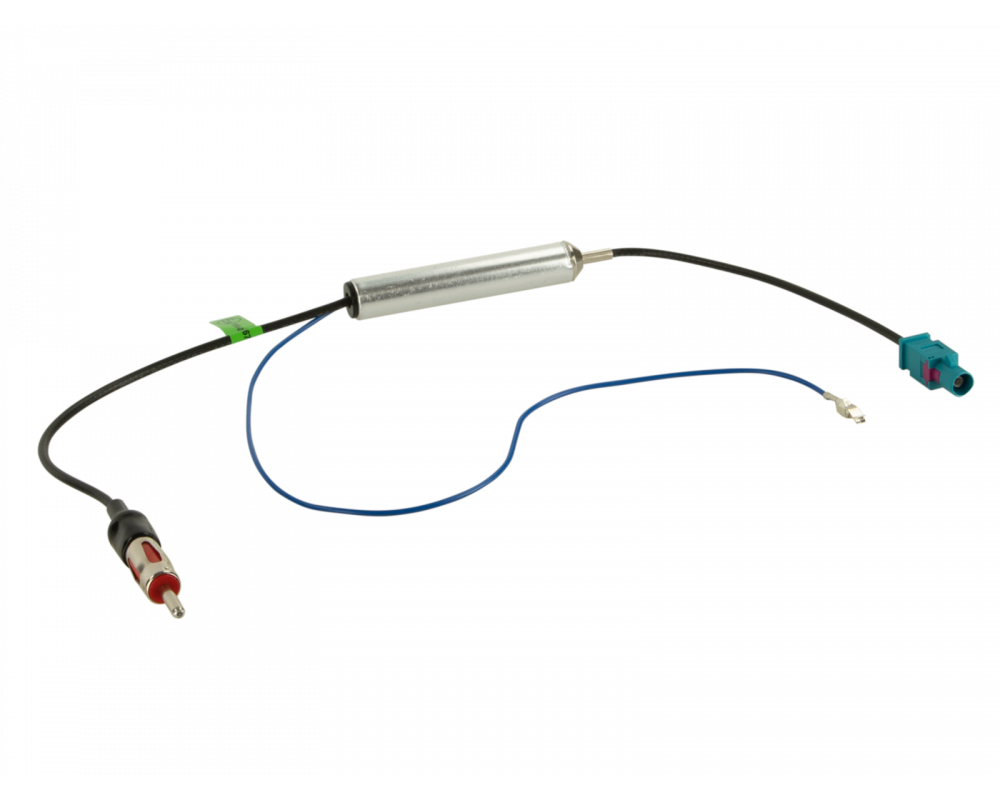

Antenne-adapter Fakra (m)(x2) > DIN (m) 12V phantom LEONI los > Artikel: 1524-05-1-0

Optioneel:

9" radio-paneel accessoire naar 10" display adapter, Artikel: 271000-42

Geschikt voor:
Peugeot 308 2007-2015
