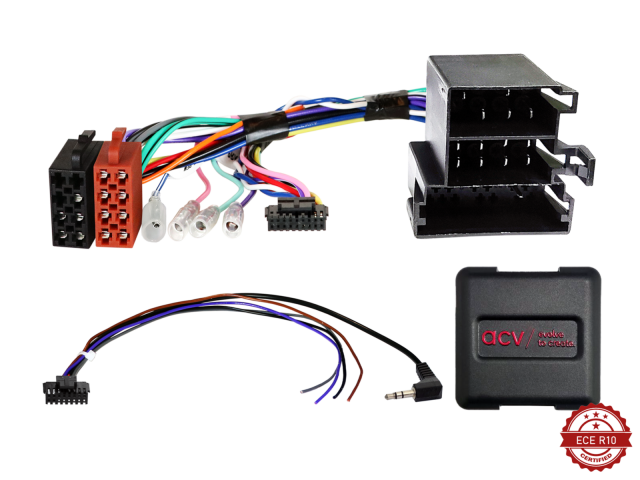

S.W.I. Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead (42sar004)

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

connector: ISO / Mini-ISO
connector: OEM SWC > 3,5 mm-aansluiting / losse draad

blauw: +12 V versterker-afstandsbediening

voertuigen met Blaupunkt / Delphi / VDO OEM-autoradio
voertuigen met CAN-bus in ISO-voedingsconnector

voertuigen zonder analoge SWC in Mini ISO-connector C-2
voertuigen zonder Visteon / Daiichi / UConnect OEM HU
voertuigen zonder Magneti Marelli OEM Sat Nav

voertuigen met Blue&Me > Blue&Me-module moet geïnstalleerd blijven

voertuigen met OEM-versterkt systeem:
Actieve systeemadapter Alfa Romeo/Lancia ISO>ISO > artikel: 13-1001-50
Actieve systeemadapter verschillende voertuigen ISO>ISO > artikel: 13-1190-50

voertuigen Fiat 500 (ZAF 312) 10/2007 - 07/2015 met Beats OEM-versterkt systeem zonder +12V-versterker-afstandsbediening in Mini ISO-stekker:
versterkt systeem niet ondersteund

dip-switch-instellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)

Toepassing per voertuig:

Alfa Romeo
Alfa Romeo Giulietta (940) 05/2010 - 10/2013**
Alfa Romeo MiTo (955) 09/2008 - 10/2013***

Citroën
Citroën Jumper (250) 11/2011 - 05/2014**
Citroën Nemo (A.) 08/2008 - 12/2015
Citroën Relay (250) 2011 - 2014

Fiat
Fiat 500 (ZAF 312) 10/2007 - 07/2015
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Fiat Ducato (ZAF 250) 06/2011 - 05/2014*
Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
Fiat Idea (ZAF 350) 11/2005 - 01/2008
Fiat Punto (ZAF 199) 05/2010 - 12/2010
Fiat Punto (ZAF 199) 01/2011 - 01/2012
Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
Fiat Qubo (ZAF 225) 09/2008 - 07/2016

Ford
Ford Ka (RU8) 02/2009 - 05/2017

Opel
Opel Combo D (Combo D) 01/2012 - 08/2018

Peugeot
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Boxer (Y) 07/2011 - 05/2014*

De volgende signalen zijn beschikbaar:

Re-geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerremsignaal

belastingscapaciteit uitgangen: max. 250 mA

stroomverbruik meer dan 250 mA:
1 relaisspoelweerstand min. 75 Ohm
2 relaisspoelen weerstand min. 150 Ohm

SWC

*voertuigen met 8 SWC-knoppen / functies
*voertuigen met Delphi 2-DIN OEM HU pianozwart met centrale bedieningsknop
**voertuigen met Bosch OEM HU
***voertuigen met Blaupunkt OEM HU

Geschikt voor:
Universeel
Alfa Romeo Giulietta 2010-2013
Alfa Romeo Mito 2008-2013
Citroën Jumper 2011-2014
Citroën Nemo 2008-2015
Citroën Relay 2011-2014
Fiat 500 2007-2015
Fiat Doblo 2010-2015
Fiat Ducato 2011-2014
Fiat Fiorino 2008-2016
Fiat Grande Punto 2005-2010
Fiat Punto 2010-2012
Ford Ka 2009-2017
Opel Combo 2012-2018
Peugeot Bipper 2007-2015
Peugeot Boxer 2011-2014
