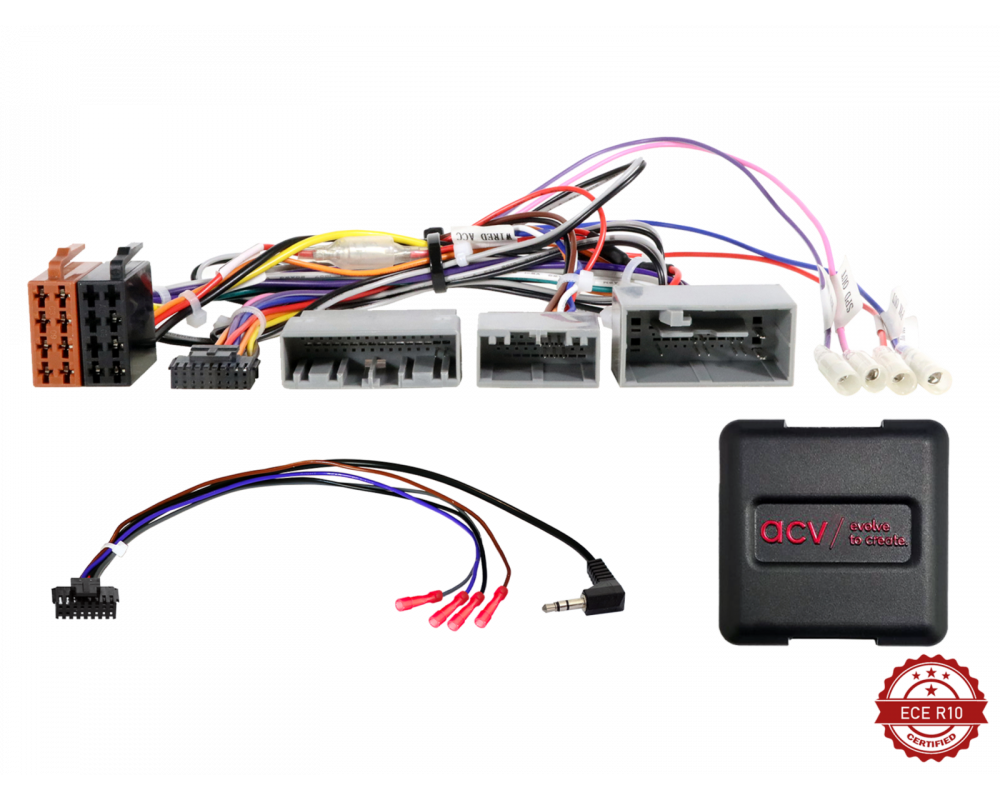

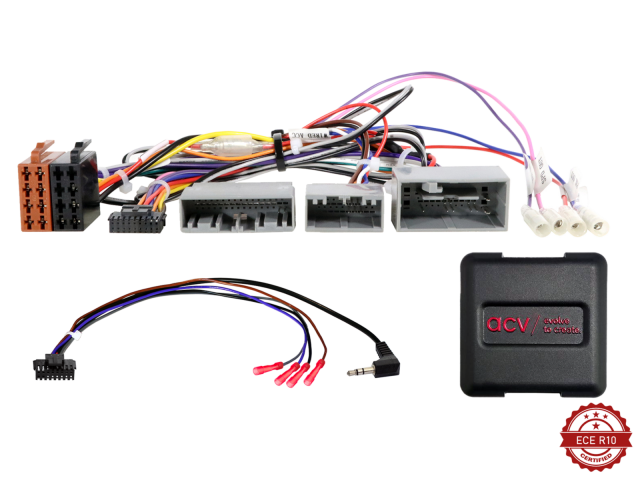

S.W.I. Honda Accord/CR-V/CR-Z/Jazz 24Pin Multilead CAN Bus

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:
CAN-busverbinding
: 24-pins / 20-pins Honda-
connectorverbinding: 32-pins Bluetooth-moduleconnector
Voertuigen zonder Premium OEM-geluidssysteem
Voertuigen zonder OEM-navigatie
Voertuigen zonder Fujitsu Ten OEM Connect-systeem
Datum-/tijdinstellingen ondersteund
Voertuiginstellingen ondersteund
Voertuigen met Basic OEM-geluidssysteem +12V Amp Remote Pin 16 (productafbeelding 2):
Actieve systeemadapter voor diverse voertuigen ISO>ISO > Artikel: 13-1190-50
Geschikt voor de volgende voertuigen:
Honda Civic (FK) 02/2012 - 01/2015
Honda Civic Sedan (FK) 05/2015 - 06/2017
Honda Civic Tourer (FK) 02/2014 - 01/2015
Honda CR-V (RE5) 11/2012 - 02/2015
Honda CR-V (RE5) 03/2015 - 08/2018
De volgende signalen worden geleverd:

Geïmporteerde voertuigen of voertuigen met andere software kunnen functioneel incompatibel zijn.
Rood: +12V ontstekingsaansluiting 15
Oranje: +12V verlichtingsaansluiting 58
Paars/wit: +12V achteruitrijsignaal
Roze: Snelheidssignaal
Groen: Massa (GND) Handremsignaal
Nominale uitgangsstroom: 250 mA max.
Stroomvereiste hoger dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelenweerstand 150 ohm min.

Afstandsbediening stuurwiel

Geschikt voor:
Universeel
Honda Civic 2012-2017
Honda CR-V 2012-2018
