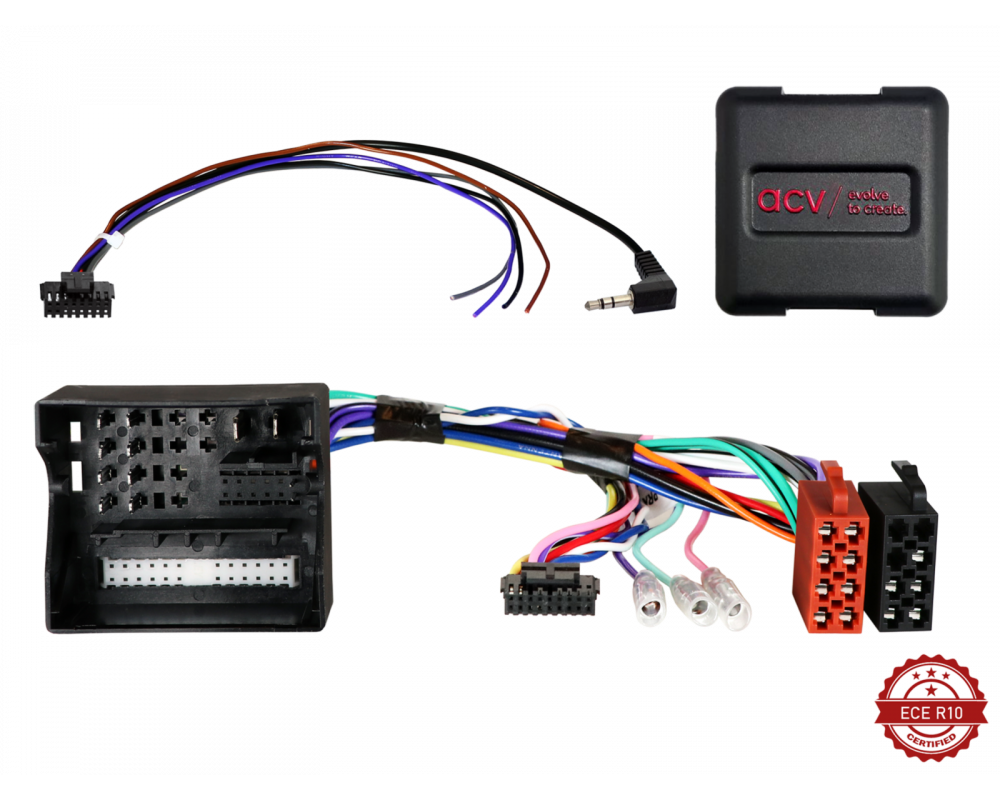

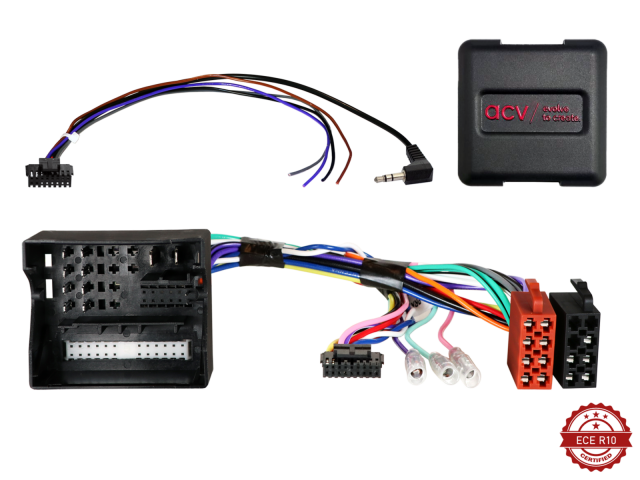

S.W.I. Seat/Skoda/VW voertuigen 52Pin Quadlock Multilead

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 52-pins Quadlock VAG-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel

Voertuigen van Seat / Skoda / VW met MIB-PQ-platform

Voertuigen Seat Mii (AA) / Skoda Citigo (iv) (AA) / VW UP! (AA): dashboardmonitor wordt niet ondersteund

Voertuiginstellingen worden niet ondersteund
E-Call wordt niet ondersteund

Voertuigen met E-Call:
E-Call-ondersteuning MAN/Seat/Skoda/VW 52-pins Quadlock > Artikel: 1424-28

Voertuigen met achteruitrijcamera:
Achteruitrijcamera-adapter OEM VW diverse voertuigen MIB-PQ > Artikelnummer: 771324-1037

Dimmerinstellingen voor de fabrikant van de achterafmontageapparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Seat
Seat Alhambra II (7N) 06/2016 - 08/2019
Seat Mii (AA) 05/2017 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021

Skoda
Skoda Citigo (AA) 05/2017 - 06/2019*
Skoda Citigo IV (AA) 01/2020 - 08/2021*

VW
VW Amarok (2H) 09/2016 - 07/2020**
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Crafter II (SY/SZ) 03/2017 - 2024
VW Grand California (SY/SZ) 03/2019 - 2024
VW Sharan II (7N) 07/2015 - 10/2021
VW Tiguan II (5N) 05/2016 - 05/2021
VW T6 (7HC) 07/2015 - 08/2019***
VW UP! (AA) 07/2016 - 12/2022****
VW e-UP! (AA) 08/2016 - 08/2023****

De volgende signalen zijn beschikbaar:

Teruggeïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA:
1 relais: spoelweerstand min. 75 ohm
2 relais: spoelweerstand min. 150 ohm

Afstandsbediening op het stuur

*Voertuigen met LG Anatel L169SK2 OEM-apparaat
**Voertuigen met OEM-apparaat inclusief cd-speler
***Voertuigen zonder Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB aan de voorzijde
***Voertuigen met Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB aan de voorzijde > Artikelnummer: 42a-1324-001
****Voertuigen zonder OEM-geluidssysteem

Geschikt voor:
Seat Alhambra 2016-2019
Seat Mii 2017-2021
Skoda Citigo 2017-2021
Volkswagen Amarok 2016-2020
Volkswagen Beetle 2016-2018
Volkswagen Caddy 2015-2020
Volkswagen Grand California 2019-2024
Volkswagen Sharan 2015-2021
Volkswagen T6 Transporter 2015-2019
Volkswagen Tiguan 2016-2021
Volkswagen up! 2016-2023
