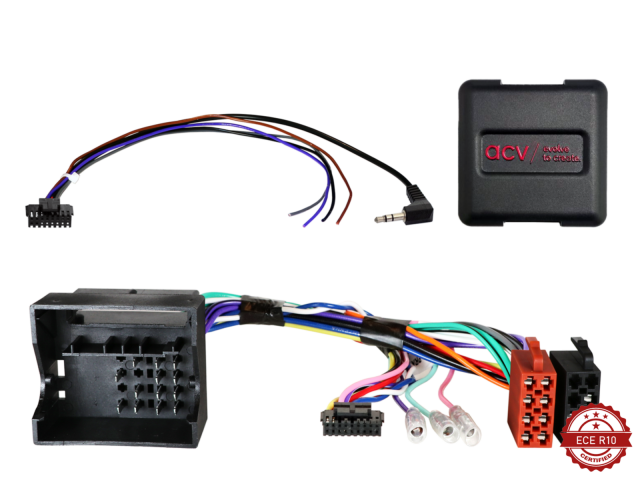

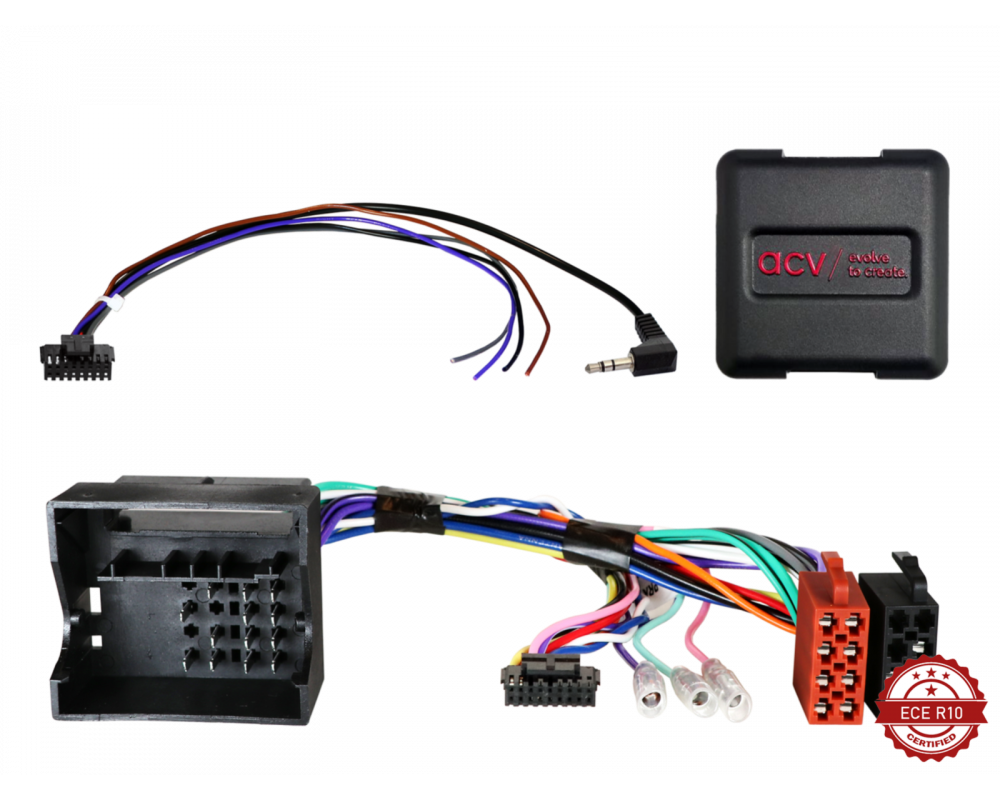

S.W.I. Mercedes Fahrzeuge/Smart 40Pin Quadlock Multilead

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock Mercedes-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel

Bij onbekende Mercedes-stekkeruitvoering:
LFB Mercedes-voertuigen ISO/40-pins Quadlock Multilead > Artikel: 42xmc00c

Voertuigen met 2-DIN Audio 20 OEM-apparaat
Voertuigen met 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM-navigatie

Mercedes-voertuigen zonder radio-voorbereiding
Mercedes-voertuigen zonder 1-DIN OEM-apparaat

Voertuigen met Audio 50 APS Comand NTG2 / NTG2.5 OEM-navigatie:
Tijdinstelling wordt niet ondersteund > voertuigen indien mogelijk coderen op Audio 20 OEM-apparaat

Mercedes-voertuigen met Harman Kardon OEM-geluidssysteem*/**

DIP-schakelaarinstellingen voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (C219) 04/2008 - 09/2010*
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008**
Mercedes M-Klasse (W164) 10/2008 - 07/2011**
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SLK-Klasse (R171) 04/2008 - 03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Smart
Smart For Four (W454) 01/2004 - 04/2007***

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA:
1 relais: spoelweerstand min. 75 ohm
2 relais: spoelweerstand min. 150 ohm

Afstandsbediening op het stuur

*Voertuigen met Harman Kardon OEM-geluidssysteem > Artikelnummer: 13-1190-53
**Voertuigen met Harman Kardon OEM-geluidssysteem > Artikelnummer: 13-1190-52
***Voertuigen met 2-DIN OEM-cd-speler
***Voertuigen met Comand OEM-navigatiesysteem 40-pins Quadlock
