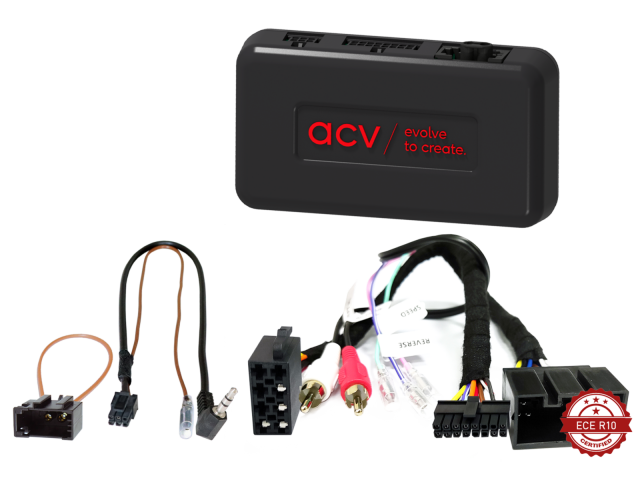

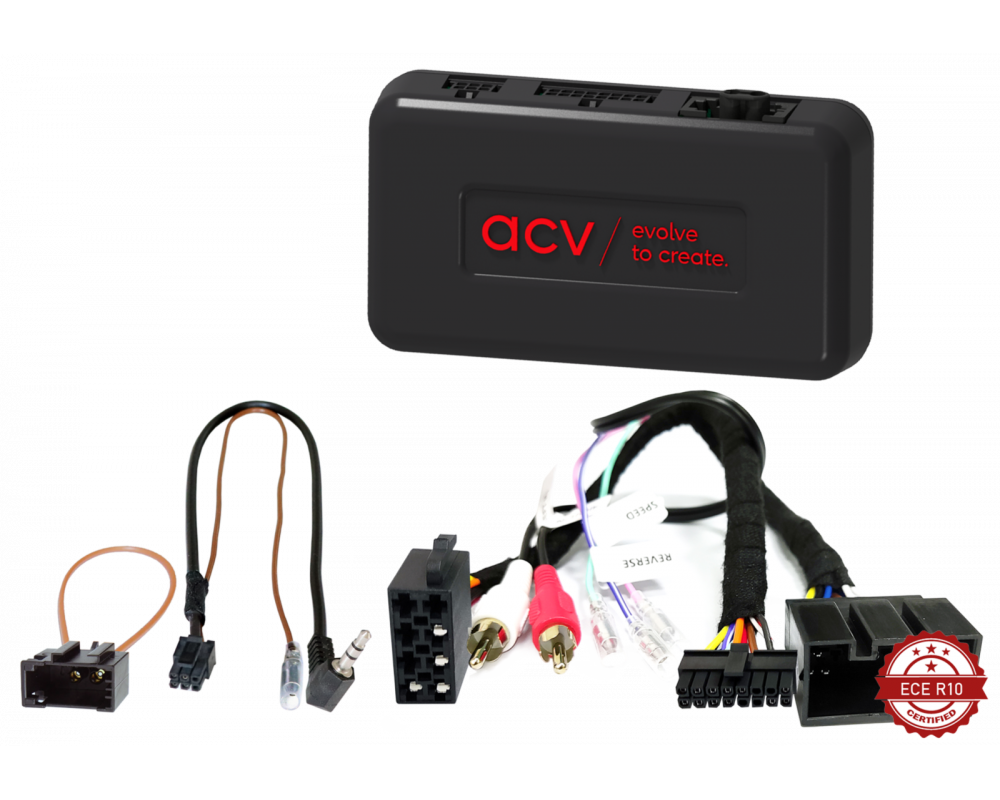

S.W.I. Land Rover Range Rover III 20Pin Multilead Amp MOST

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 20-pins Land Rover-stekker
connector: OEM SWC > 3,5 mm-jack / losse draad
connector: OEM-versterkt systeem > RCA(m) rood/wit
Connector: Glasvezellus (v) MOST-ring > OEM-display

Voertuigen met Alpine OEM-touchscreen
Voertuigen met OEM MOST-geluidssysteem

Voertuiginstellingen worden niet ondersteund
Datum-/tijdinstellingen worden niet ondersteund

DIP-schakelaarinstellingen voor de fabrikant van de achteraf inbouwapparatuur (zie BDA)

Cinch (m) > Voorversterkeruitgang aan de voorzijde van de achteraf ingebouwde radio
Faderfunctie wordt niet ondersteund
Geschikt voor de volgende voertuigen:

Land Rover Range Rover III (L322/Vogue) 09/2009 - 12/2012

De volgende signalen worden beschikbaar gesteld

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand min. 75 ohm
2 relais spoelweerstand min. 150 ohm

Stuurwielafstandsbediening

OEM-geluidssysteem > faderfunctie wordt niet ondersteund

Geschikt voor:
Land Rover Range Rover 2009-2012
