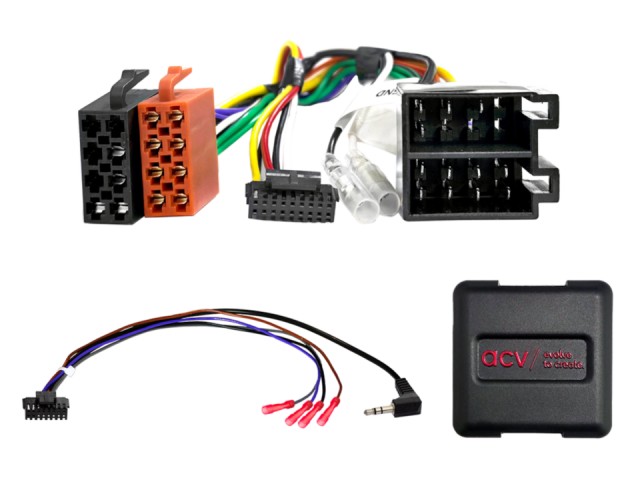

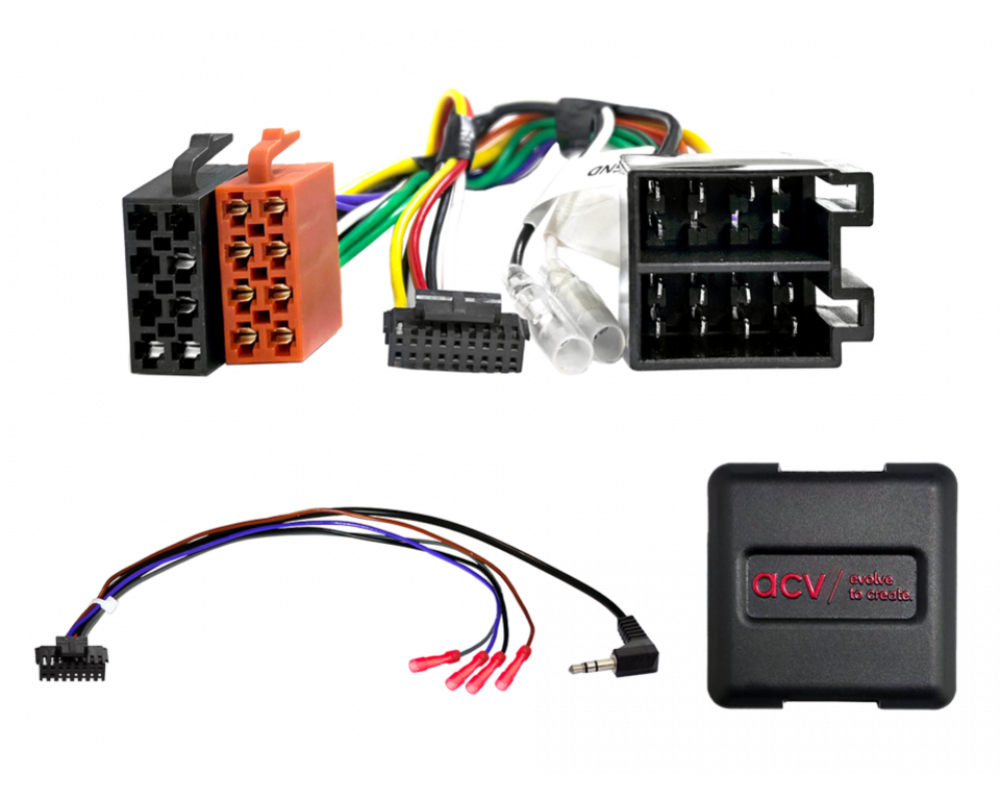

S.W.I. Iveco Daily 2019-2024 zonder oem apparaat / Aptiv

Informatie:

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

LIN-bus

Aansluiting: ISO
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel

Voertuigen met nieuw stuurwiel / bedieningsknoppen aan de achterzijde
Voertuigen met radio-voorbereiding

Voertuigen met Aptiv BT/DAB 2-DIN OEM-apparaat zonder monitor:
ISO-stroomstekkerbezetting
Pin 7: +12V continue stroom, klem 30
Pin 4: +12V ontstekingsstroom, klem 15

LIN-bus aansluiting:
2 x wit/1 x bruin/1 x paars achter het bedieningspaneel van de airco; vier kabels met tape vastgezet aan de hoofdkabelboom
wit: 0,75 mm code 2213 LIN-bus
bruin: massa

Alternatieve LIN-busaansluiting:
A-stijl, voetruimte bestuurderszijde, meerpolige stekker, wit, code 2213

DIP-schakelaarinstellingen voor de fabrikant van de achterafmontageapparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Iveco Daily 2019 - 2024

De volgende signalen worden beschikbaar gesteld:

Afstandsbediening op het stuurwiel

Geschikt voor:
Universeel
Iveco Daily 2019-2024
