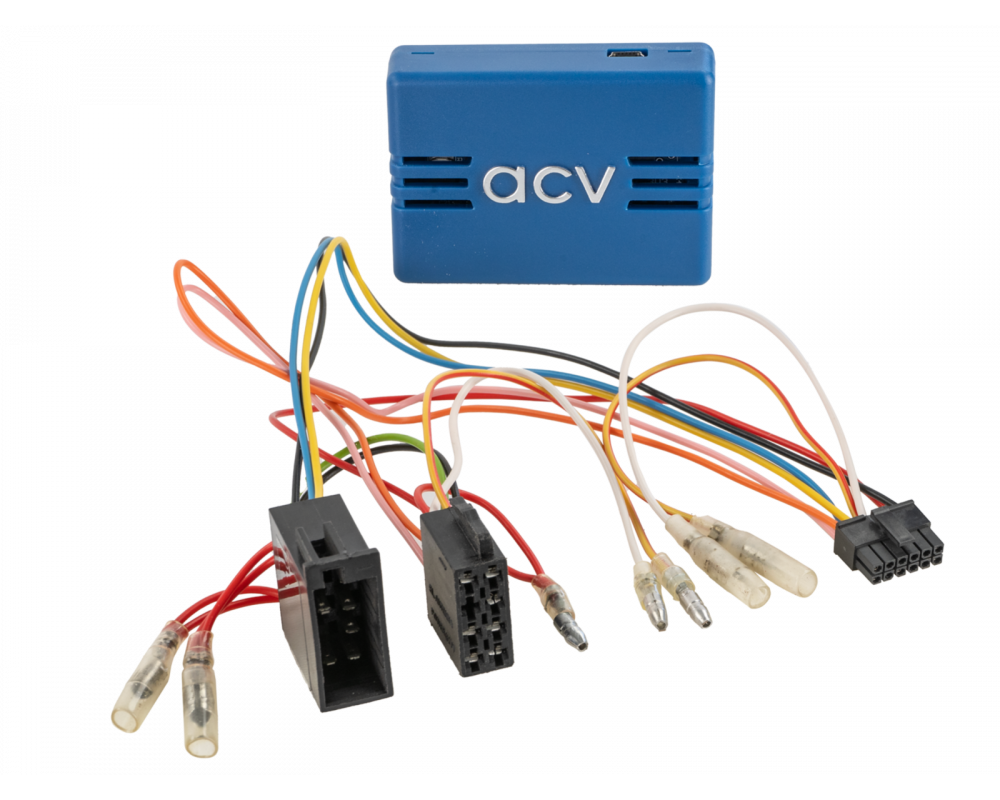

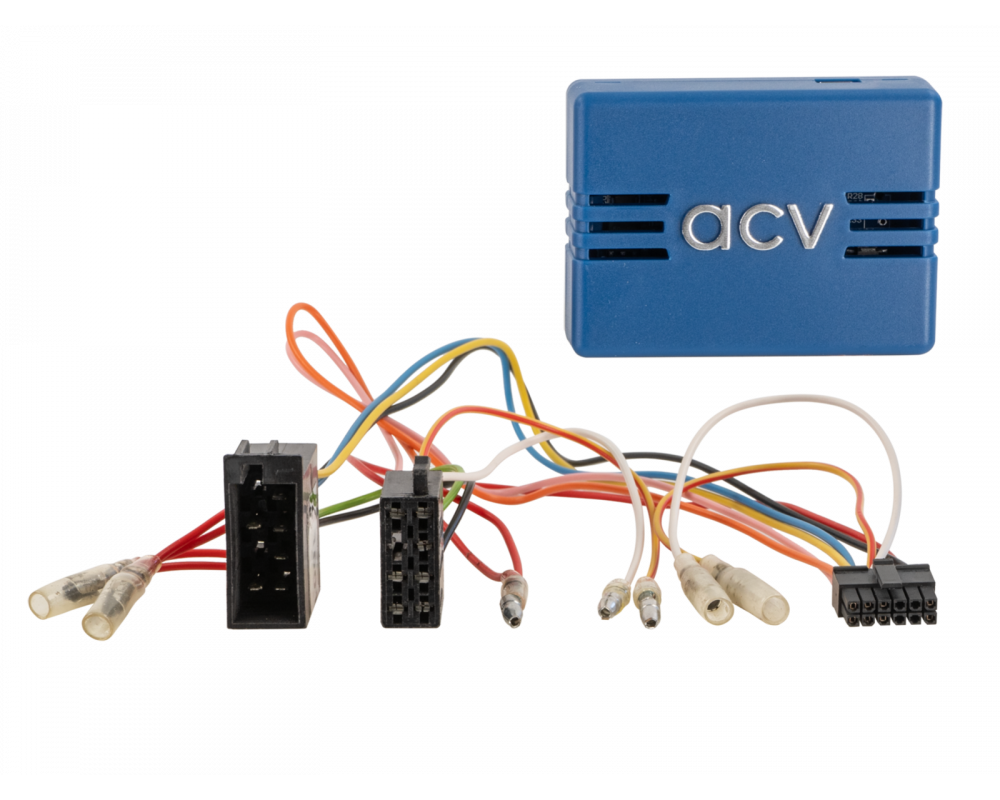

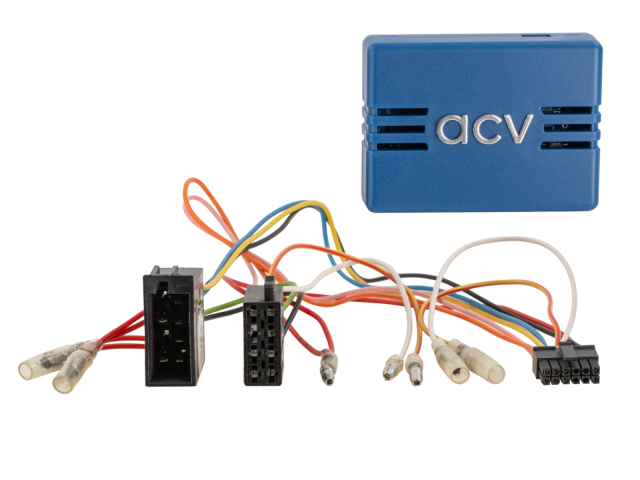

S.W.I. Alfa Romeo/Citroen/Fiat/Opel/Peugeot ISO/Mini ISO PRO serie incl multilead

Beschikbare leads:
S.W.I. leadkabel China HU/Blaupunkt 2010> 3 Lead/Kenwood 2020> 3 Lead
S.W.I. leadkabel Multilead/Blaupunkt 2012>/Kenwood 2017> Jack / 3 lead
S.W.I. leadkabel Alpine Jack
S.W.I. leadkabel Blaupunkt >2010 Mini-ISO
S.W.I. leadkabel Clarion/JVC Jack
S.W.I. leadkabel JVC/Kenwood 1 lead
S.W.I. leadkabel Blaupunkt 2010> Jack/Pioneer/Sony/Kenwood 2017> Jack
S.W.I. 42a/CX401 Kabel > Pioneer AVH/DMH/SPH 2022> Jack
S.W.I. leadkabel XZent/Zenec/Digital Dynamic 1 lead

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

connector: ISO / Mini ISO > artikel: 42cx13
connector: OEM SWC > 3,5 mm-aansluiting / losse draad > artikel: 42arc100

blauw: +12 V ampère-afstandsbediening

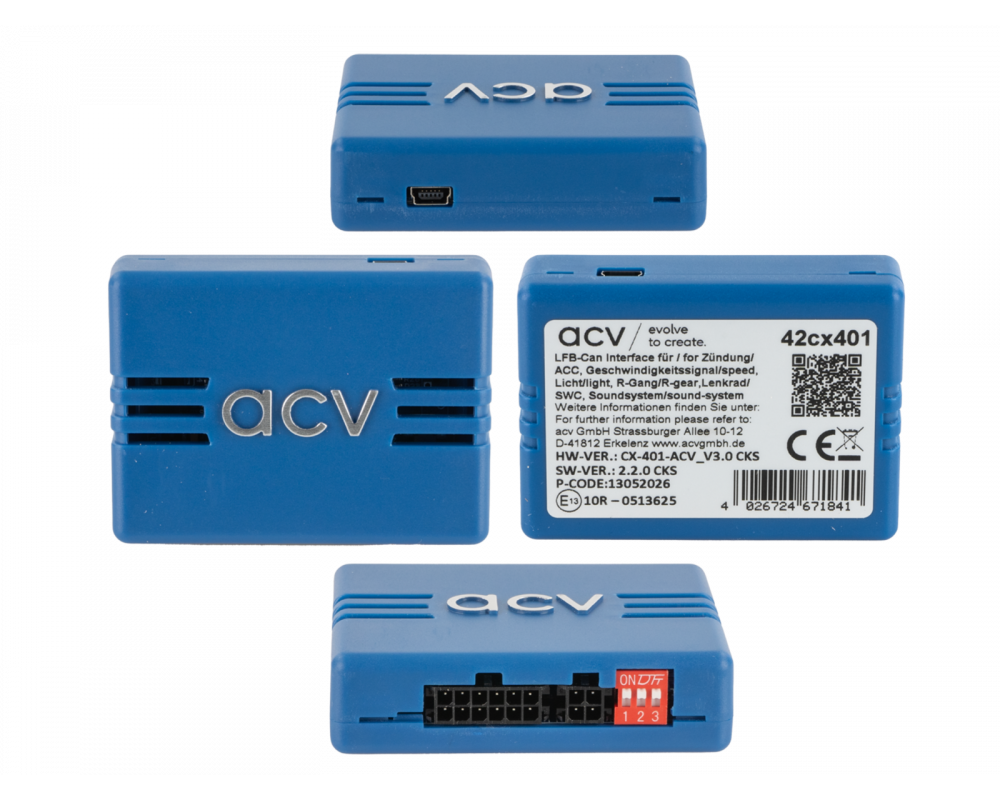

controleer de DIP-schakelaars voor een achteraf ingebouwde HU

voertuigen met Blaupunkt / Delphi / VDO OEM HU
voertuigen met CAN-bus in ISO-voedingsconnector

voertuigen zonder analoge SWC in Mini ISO-connector C-2
voertuigen zonder Visteon / Daiichi / UConnect OEM-autoradio
voertuigen zonder Magneti Marelli OEM-navigatiesysteem

voertuigen met Blue&Me > Blue&Me-module moet geïnstalleerd blijven

voertuigen met OEM-versterkt systeem:
Actieve systeemadapter Alfa Romeo/Lancia ISO>ISO > artikel: 13-1001-50
Actieve systeemadapter voor diverse voertuigen ISO>ISO > artikelnummer: 13-1190-50

voertuigen Fiat 500 (ZAF 312) 10/2007 - 07/2015 met Beats OEM-versterkingssysteem zonder +12V-versterker-afstandsbediening in Mini ISO-stekker:
versterkingssysteem wordt niet ondersteund

diagnostische LED:
blauw knipperend > zoeken naar CAN-bus
blauw continu > CAN-bus actief
rood > +12V-ontstekingsstroom actief

Toepassing per voertuig:

Alfa Romeo
Alfa Romeo Giulietta (940) 05/2010 - 10/2013**
Alfa Romeo MiTo (955) 09/2008 - 10/2013***

Citroën
Citroën Jumper (250) 11/2011 - 05/2014**
Citroën Nemo (A.) 08/2008 - 12/2015
Citroën Relay (250) 2011 - 2014

Fiat
Fiat 500 (ZAF 312) 10/2007 - 07/2015
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Fiat Ducato (ZAF 250) 06/2011 - 05/2014*
Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
Fiat Idea (ZAF 350) 11/2005 - 01/2008
Fiat Punto (ZAF 199) 05/2010 - 12/2010
Fiat Punto (ZAF 199) 01/2011 - 01/2012
Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
Fiat Qubo (ZAF 225) 09/2008 - 07/2016

Ford
Ford Ka (RU8) 02/2009 - 05/2017

Opel
Opel Combo D (Combo D) 01/2012 - 08/2018

Peugeot
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Boxer (Y) 07/2011 - 05/2014*

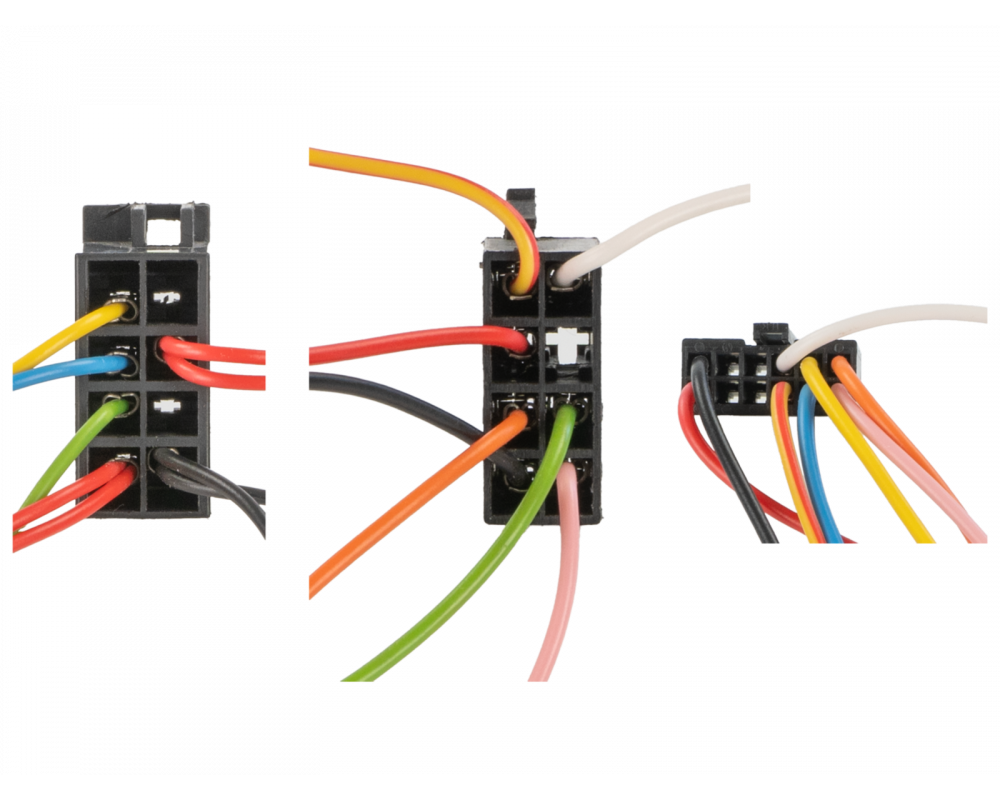

De volgende signalen zijn beschikbaar:

Teruggeïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

roze: +12V ontstekingsklem 15, max. 1,5A
oranje: +12V verlichtingsklem 58, max. 0,1A
wit: +12V-signaal achteruitversnelling, max. 1,5 A
geel/groen, geel/rood: snelheidspulssignaal

SWC

*voertuigen met 8 SWC-knoppen / functies
*voertuigen met Delphi 2-DIN OEM-autoradio in pianozwart met centrale bedieningsknop
**voertuigen met Bosch OEM-autoradio
***voertuigen met Blaupunkt OEM-autoradio

Geschikt voor:
Alfa Romeo Giulietta 2010-2013
Alfa Romeo Mito 2008-2013
Citroën Jumper 2011-2014
Citroën Nemo 2008-2015
Citroën Relay 2011-2014
Fiat 500 2007-2015
Fiat Doblo 2010-2015
Fiat Ducato 2011-2014
Fiat Fiorino 2008-2016
Fiat Grande Punto 2005-2010
Fiat Idea 2005-2008
Fiat Punto 2010-2012
Ford Ka 2009-2017
Opel Combo 2012-2018
Peugeot Bipper 2007-2015
Peugeot Boxer 2011-2014
