9" Kit BMW 3 Serie 2005-2013 zonder rokerspakket stuurwielbediening/antenne

Informatie:

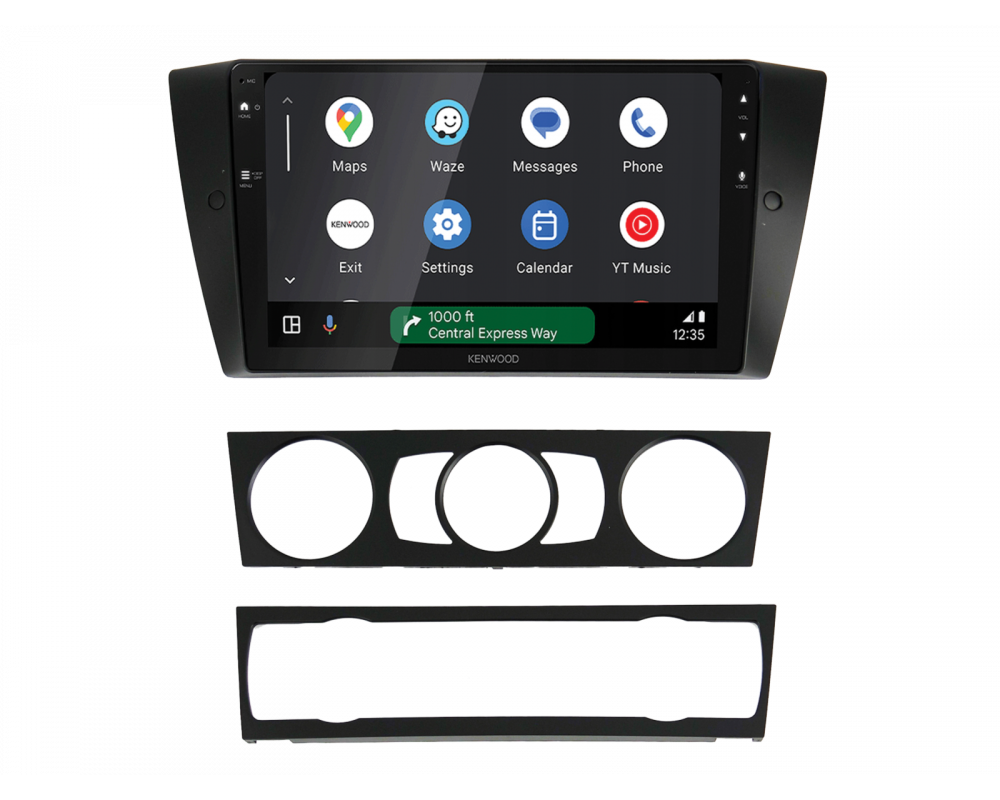

9-inch radiofrontpaneel en radioaansluitset voor BMW stuurwielbediening.

Veel autofabrikanten installeren hun eigen, voertuigspecifieke radio's, die qua uiterlijk zijn aangepast aan de middenconsole.

Installatiesets bevatten alle componenten voor het vervangen van een OEM-unit.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de bediening van de aftermarket-unit en het herstellen van de voertuigfuncties inbegrepen.

Afhankelijk van de functionaliteit en software van de aftermarket-unit kunnen sommige functies ontbreken of vervangen worden door andere.

Raadpleeg de installatie-instructies voor de afzonderlijke componenten.

Controleer of de door ons gespecificeerde originele fabrieksradio's en de getoonde adapterconnectoren overeenkomen met de uitrusting van uw voertuig.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, eCall of andere rijhulp- en comfortsystemen.

Controleer vóór de installatie het voertuigmenu op verschillende instellingen.

Test de functionaliteit van de instellingen en het voertuigsysteem vóór de definitieve montage.

Opmerking:
CAN-busverbinding : 40-pins Quadlock BMW-connector
Aansluiting: OEM-stuurwielafstandsbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra(f) > DIN(m)
Aansluiting: +12V continue voeding gele aansluiting 30 accu gezekerd
Voertuigen met OEM Business Professional-apparaat Voertuigen zonder OEM-navigatie (SA606A / SA609A)
Voertuigen zonder iDrive in de middenconsole PDC / waarschuwingssignalen ondersteund
Installatieaccessoires
Opbergvakken voor voertuigen met schakelpaneel Stoelverwarming: Voertuigen met rokerspakket: Interieurkleur: Opbergvak BMW 3 Serie >
Voertuigen met rokerspakket zilver > Artikel: 271023-10-1
Opbergvak BMW 3 Serie > Voertuigen met rokerspakket pianozwart > Artikel: 271023-10-2
Opbergvak BMW 3 Serie > Voertuigen met
rokerspakket zwart > Artikel: 271023-10-3
Aanvullend Montagemogelijkheden voor afwerking
kunnen vereist zijn: 9-inch tabletapparaten met trapeziumvormig scherm, 9-inch modulaire
apparaten met trapeziumvormig scherm en Silverbox

Installatie van het apparaat met individuele accessoires.
Installatie van het display met individuele accessoires. DIP-schakelaarinstellingen voor de
fabrikant van het aftermarket-apparaat (zie gebruiksaanwijzing).
Geschikt voor de volgende voertuigen:BMW 3 Serie (E90/E91/E92/E93) 03/2005 - 10/2013.
Kleur:zwart.
Inbouwuitsparing voor radiodisplay:230 mm/220 mm x 130 mm.
De volgende signalen worden geleverd:Geïmporteerde voertuigen of voertuigen met andere
software kunnen functioneel incompatibel zijn.Rood: +12V Ontstekingsaansluiting 15Oranje:
+12V Verlichtingsaansluiting 58Paars/Wit: +12V AchteruitrijsignaalRoze: SnelheidssignaalGroen:
Massa (GND) HandremsignaalUitgangsbelastingscapaciteit: max. 250 mA.Stroomvereiste hoger
dan 250 mA:1 relaisspoelweerstand min. 75 ohm.2 relaisspoelenweerstand min. 150
ohm.Afstandsbediening stuurwielPDC achteraan ondersteundWaarschuwingstonen
ondersteund

Leveringsomvang:

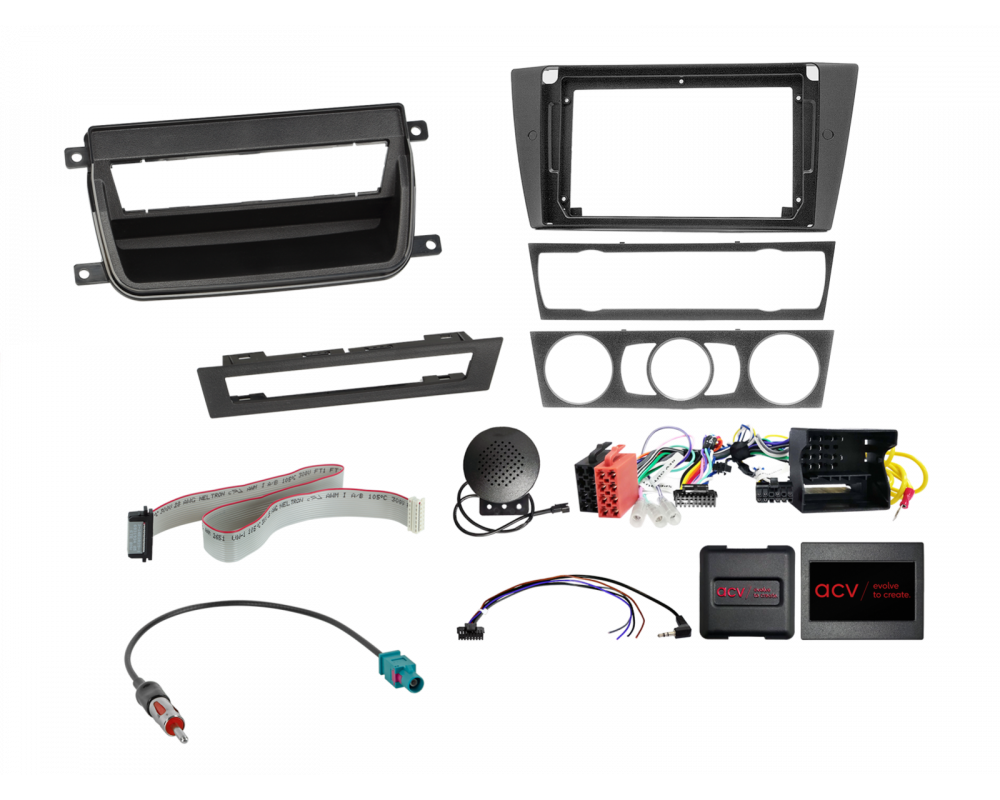

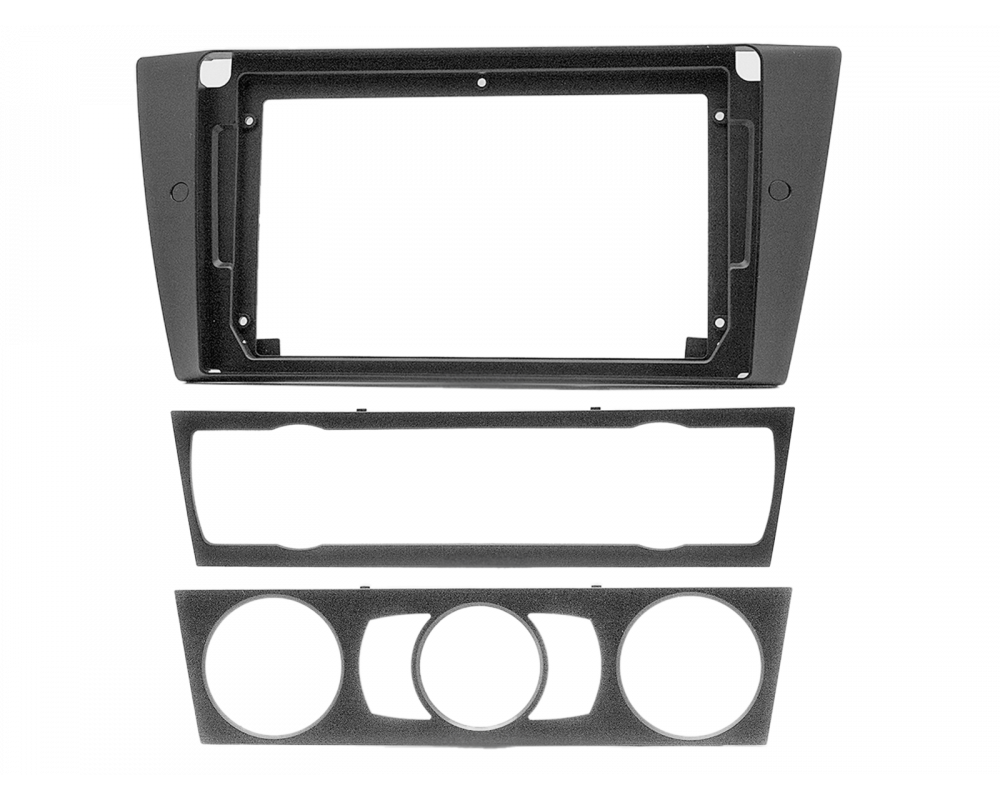

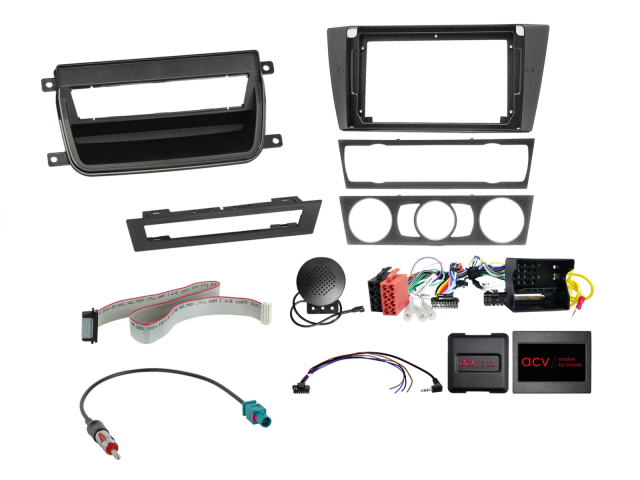

2-DIN radiopaneel BMW 3 Serie 03/2005-10/2013 > Artikel: 381023-94-1

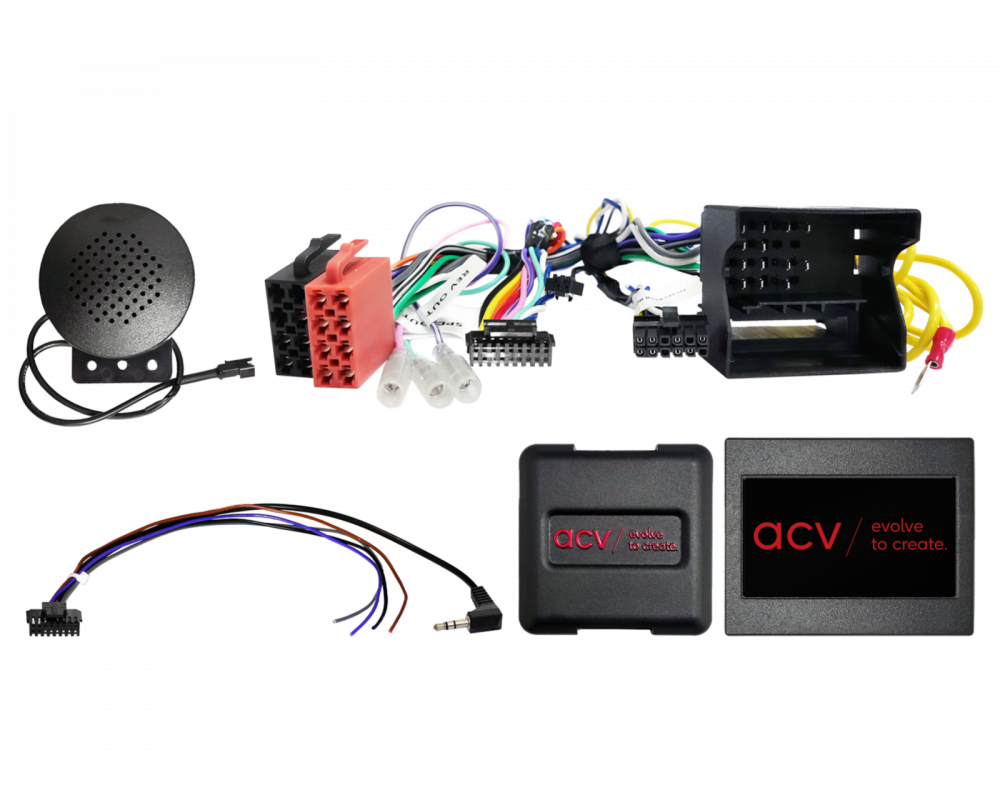

Afstandsbediening stuurwiel BMW/Mini voertuigen 40-pins multi-aderige Quadlock CAN/PDC los > Artikel: 42xbm009-0

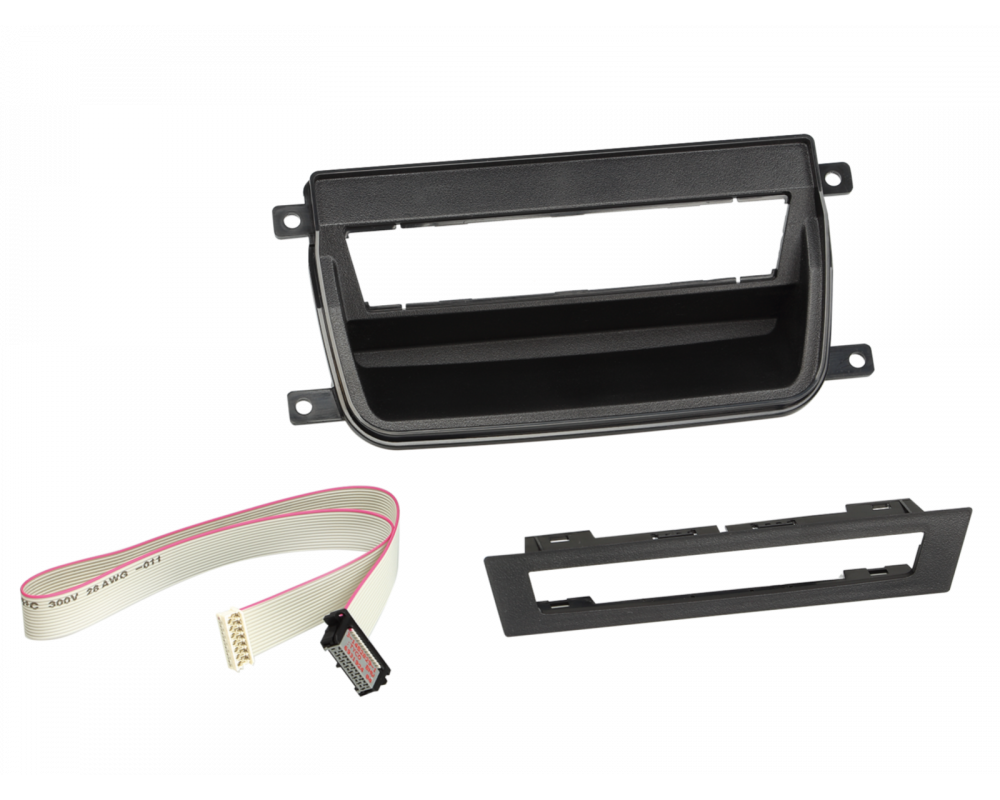

Opbergvak BMW 3 Serie > Voertuigen zonder rokerspakket zwart > Artikel: 271023-09

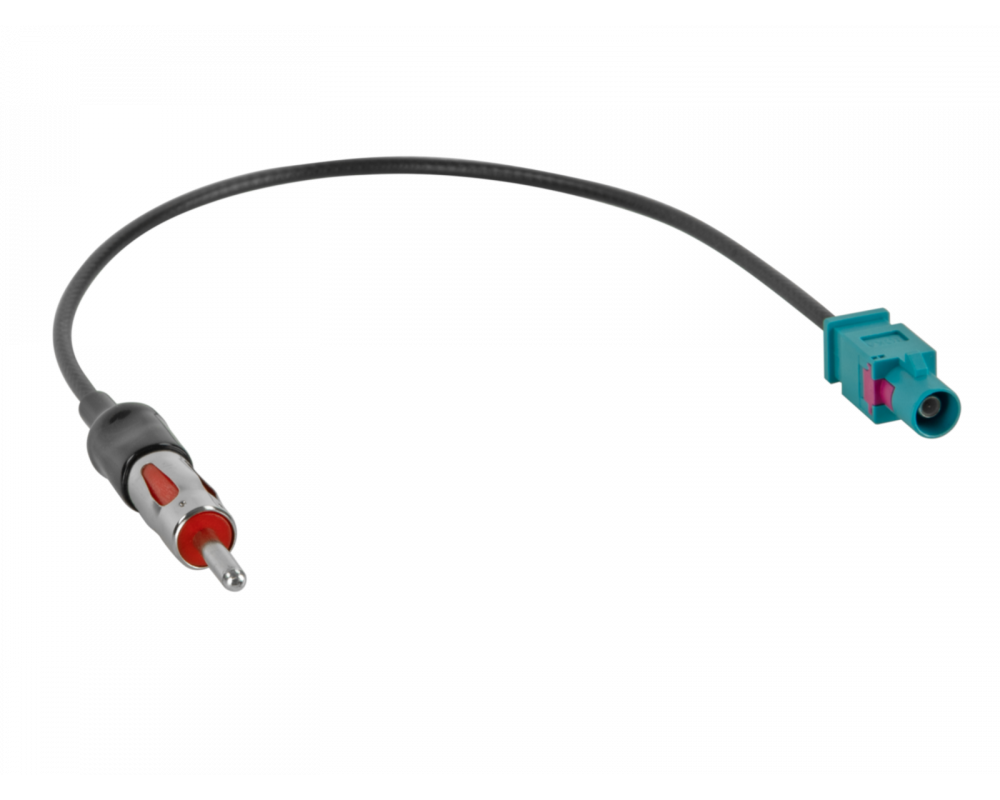

Antenneadapter Fakra Z(m)>DIN(m) passief LEONI/ROKA los > Artikel: 1524-01-1-0
Optioneel:9" radiopaneel accessoire naar 10" display adapter Artikel: 271000-42

Algemene installatie-instructies:Controle:1: Controleer alle bedieningsfuncties en
voertuiginstellingen van het OEM-apparaat2: Demonteer het OEM-apparaat met de stroom
uitgeschakeld3: Controleer alle interfaceverbindingen op correctheid en continuïteit met de
stroom uitgeschakeldAansluiten en verbinding Volgorde:1: Sluit alle verbindingen aan volgens
de gebruiksaanwijzing van het retrofitapparaat.2: Sluit de volledige installatie aan op het
voertuig, waarbij de actieve verbinding als laatste wordt aangesloten.3: Configureer het
retrofitapparaat volgens de gebruiksaanwijzing van het retrofitapparaat
(stuurwielbediening/camera/handsfree-systeem/antenne fantoomvoeding en andere).4: Test de
werking van het retrofitapparaat en het voertuig.In geval van een storing van de interface of het
voertuig:
1: Ga terug naar het OEM-apparaat.
2: Gebruik het OEM-apparaat.
3: Zet de CAN-bus in de standbymodus.
4: Controleer de hardwareconfiguratie van de interface.
5: Raadpleeg na het in de standbymodus zetten van de CAN-bus de aansluitvolgorde.Aansluitingen, wijzigingen in
aansluitingen, alternatieve aansluitingen, aansluitingen van losse kabels of verlengingen van
losse kabels zoals gespecificeerd in de toelichting of de gebruiksaanwijzing dienen uitsluitend
ter oriëntatie en informatie voor gekwalificeerde specialisten.
Verdere aansluitingen, wijzigingen in de configuratie van de kabelboom of het gebruik van
alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen uitsluitend worden uitgevoerd door gekwalificeerde
specialisten.
2: Controleer vóór aansluiting op eventuele goedkeuringen van de fabrikant of
garantievoorwaarden van de fabrikant die door de wijzigingen kunnen worden beïnvloed.
3: Controleer vóór aansluiting op werking en correctheid door de aansluitingen te meten en te
vergelijken met het bedradingsschema van het voertuig.
4: Aansluitingen en wijzigingen worden op eigen risico uitgevoerd, zonder enige garantie op
functionaliteit.
5: Aansluitingen en wijzigingen worden op eigen risico uitgevoerd, zonder enige garantie tegen
schade aan het voertuig, het retrofit-apparaat of de interface.
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie ongeldig maken.

Geschikt voor:
BMW 3-Serie 2005-2013 (E9-)
