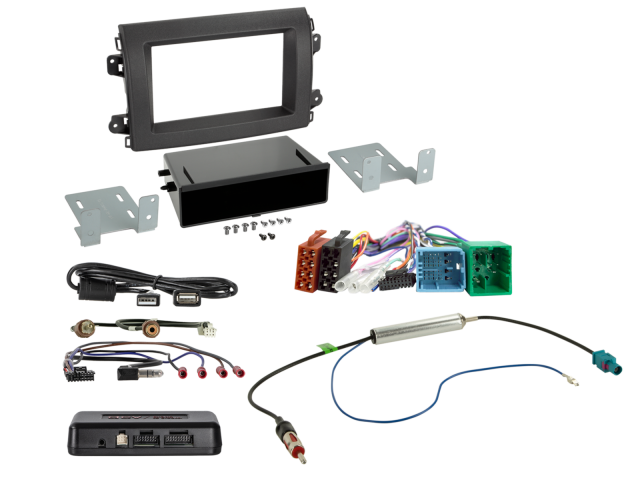

2-DIN-kit met opbergvak voor Citroën/Fiat/Opel 12-pins/32-pins i-adapter

Informatie:
Inbouwkit 2-DIN met aansluitset voor head unit

ACV premium kwaliteit.

Veel autofabrikanten installeren autospecifieke head units die passen bij de uitstraling van het dashboard.

De installatiekits bevatten alle componenten voor het vervangen van een originele head unit.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn om het retrofit-apparaat te bedienen en de voertuigfuncties te herstellen, inbegrepen.

Controleer de installatie-instructies voor de afzonderlijke componenten.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.

Controleer vóór de installatie de originele head unit en de voertuiginstellingen op beschikbare instellingen.

Afhankelijk van de voertuiguitrusting, de functionaliteit en de software van de retrofit head unit, kunnen bepaalde functies ontbreken of worden vervangen door andere functies.

Vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto en zorg ervoor dat ze optisch en technisch passen.

Controleer ook of een van de vermelde originele head units oorspronkelijk was geïnstalleerd.

Controleer ten slotte de voertuigfunctionaliteit, de voertuiginstellingen en de functionaliteit van de SWC vóór de definitieve montage.

Opmerking:

voertuigen met SWC

CAN BUS-

connector: 12-pins groen / 32-pins blauw Fiat
-connector: OEM SWC > 3,5 mm jack / losse draad

voertuigen met 5"
OEM HU voertuigen met 7" OEM HU
voertuigen met 10" OEM navigatiesysteem

activeer en configureer de achteruitrijcamera-ingang in de retrofit HU-

aansluiting i-adapter:
paars/wit: +12V achteruitrijsignaal
RCA(m) oker: achteruitrijcamera-ingang retrofit HU

visualisatie i-adapter instellingen > retrofit HU achteruitrijcamera-ingang camerabeeld

of i-adapter instellingen en visualisatie niet beschikbaar:
sluit een extra GND-signaal aan op de RCA-buitendraad van de camera en HU-aansluiting

i-adapter instellingen:
houd de SWC-knop voor het omhoog of omlaag-signaal ingedrukt,

afhankelijk van de voertuiguitrusting en software:
niet alle voertuiginstellingen worden ondersteund
niet alle voertuigfuncties worden ondersteund
niet alle voertuiginformatie wordt gevisualiseerd

+12V achteruitrijsignaal wordt niet betrouwbaar ondersteund

volgende instellingen worden ondersteund:

Taal / Afstandseenheden / Klok / Temperatuureenheden / Verbruikseenheden / Snelheidseenheden / Follow Me / Automatische deurontgrendeling bij uitstappen / Knipperlichten met vergrendeling / Instapverlichting / Automatische deurvergrendeling / Dagrijverlichting / Bochtverlichting / Sfeerverlichting / Begroetingsverlichting / Parkeersensor / Volumeregeling / Grootlichtregeling / Parkeersensor / Regensensor / Rijstrookwaarschuwing / Rijstrooksterkte / Bandenspanning / Verkeersbordherkenning / Verkeersbordwaarschuwing / Voertuig uit-opties / Dodehoekassistent / Gevoeligheid koplampsensor / Waarschuwing voor frontale botsing / Gevoeligheid frontale botsing

Voertuigen met OEM-achteruitrijcamera:
Interface achteruitrijcamera Citroen/Fiat/Opel/OEM-camera > artikel: 771094-1031

1-DIN HU > installatie met uitsparing
2-DIN HU > installatie zonder uitsparing

2-DIN montage-uitsparing HU-display: 172 mm x 98,5 mm

SWC-knoppen > achterkant stuurwiel (raadpleeg de handleiding)
dipswitch-instellingen voor de fabrikant van het retrofit-apparaat (raadpleeg de handleiding)

Citroen
Citroen Jumper (250) 07/2024 -2026
Citroen e-Jumper (259 07/2024 -2026
Citroen Relay (250) 2024 - 2026

Fiat
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2026
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 -2026

Opel
Opel Movano Cargo C (Y) 01/2024 - 2026
Opel Movano Electrik Cargo C (Y) 01/2024 - 2026

Peugeot
Peugeot Boxer (Y) 07/2024 - 2026
Peugeot e-Boxer (Y) 07/2024 - 2026

Toyota
Toyota Proace Max (T) 08/2024 - 2026
Toyota Proace Max Electric (T) 01/2025 - 2026

De volgende signalen zijn beschikbaar:

Re-ingevoerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V contactslotklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal wordt niet betrouwbaar ondersteund
roze: snelheidspulssignaal
groen: GND parkeerremsignaal

belastbaarheid uitgangen: max. 250 mA

stroomverbruik meer dan 250 mA:
1 relaisspoelweerstand min. 75 Ohm
2 relaisspoelweerstanden min. 150 Ohm

SWC

ondersteunde voertuiginstellingen

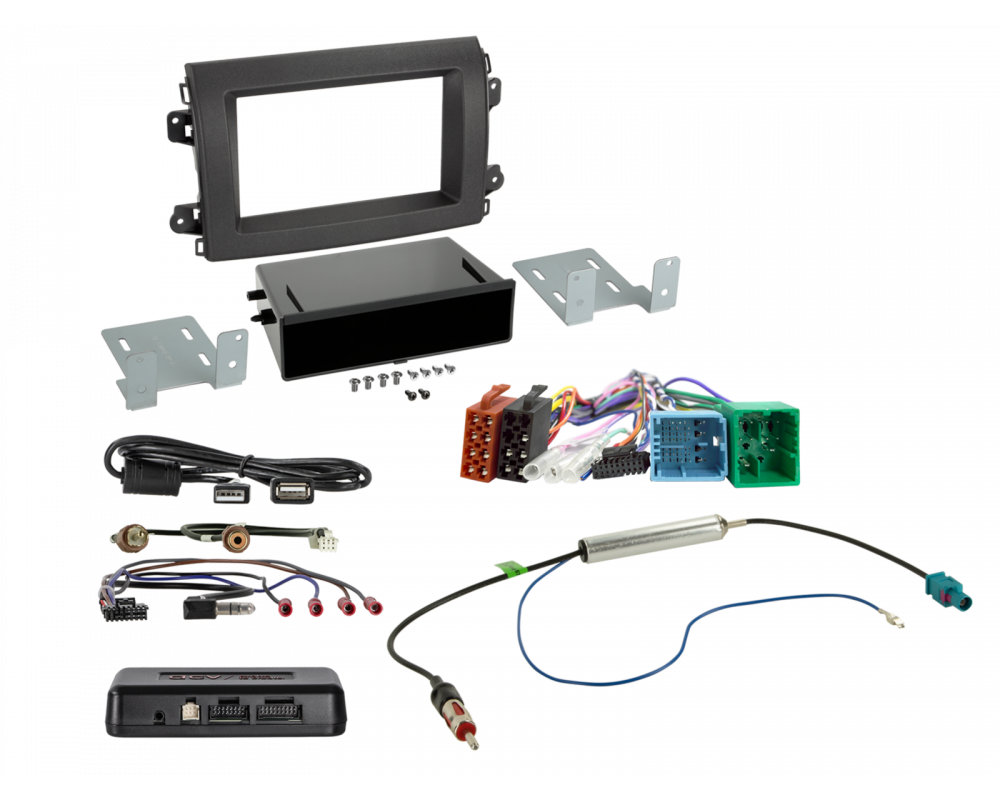

Leveringsomvang:

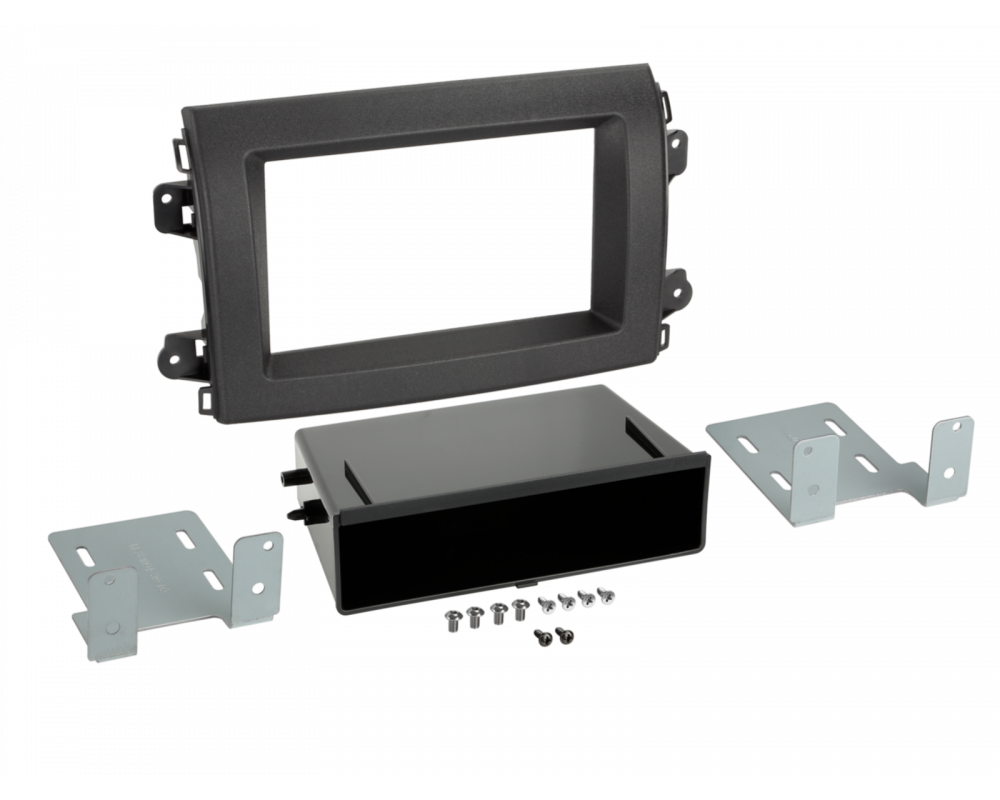

2-DIN-frontpaneel met vakje Citroën/Fiat/Opel zwart > art.nr.: 281094-39-1-1

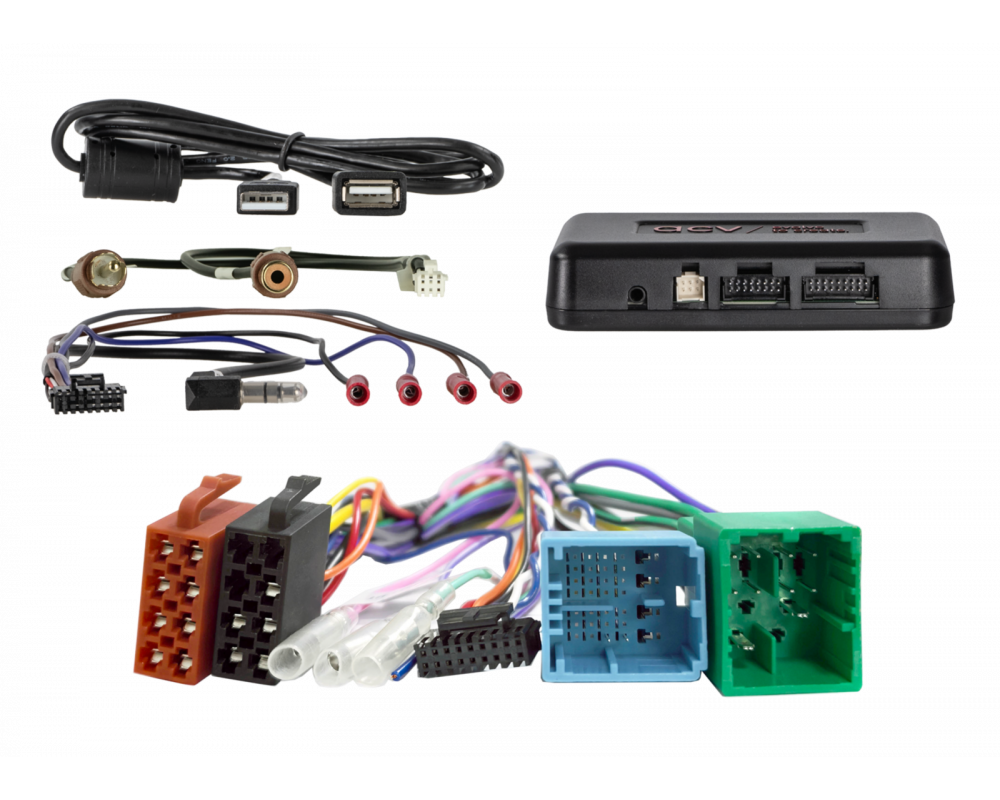

i-dapter Citroën/Fiat/Opel/Peugeot/Toyota Multilead > art.nr.: 43xft03

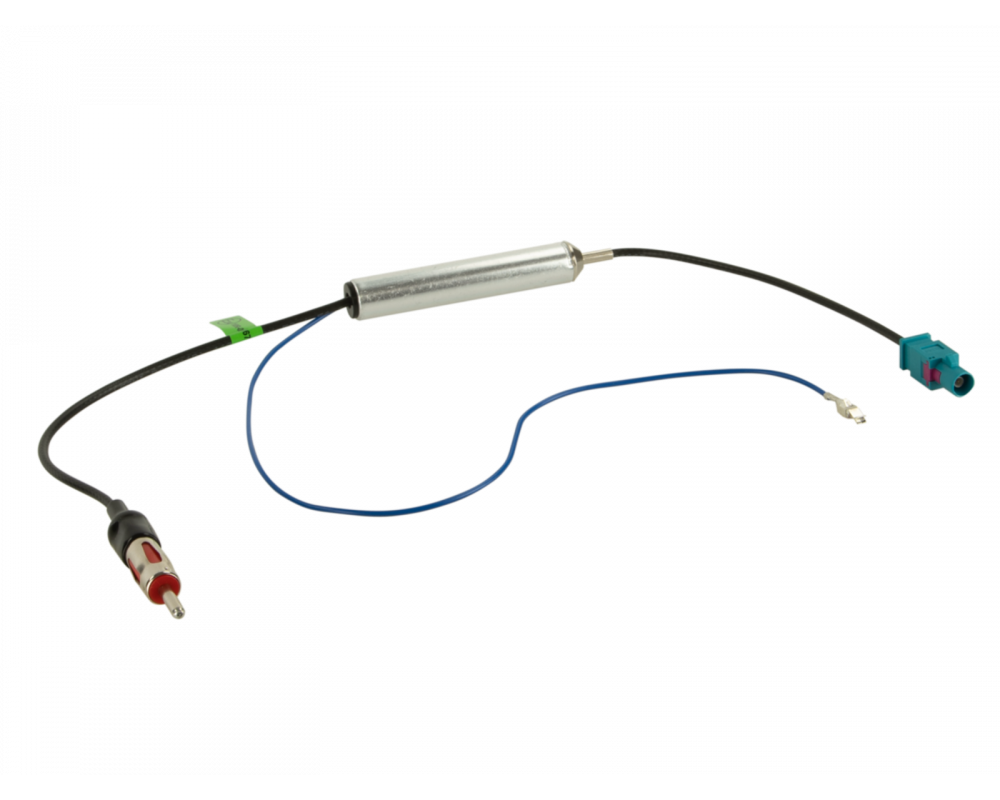

Antenneadapter Fakra(m)>DIN(m) 12V phantom LEONI bulk > artikel: 1524-03-1-0

Optioneel:

Inbouwframe INBAY® voor 2-DIN-frontpanelen, schroefbaar > artikel: 241000-10-1

Geschikt voor:
Citroën Jumper 2024-2026
Fiat Ducato 2011-2026
Opel Movano 2024-2026
Peugeot Boxer 2024-2026
Toyota Proace 2024-2026
