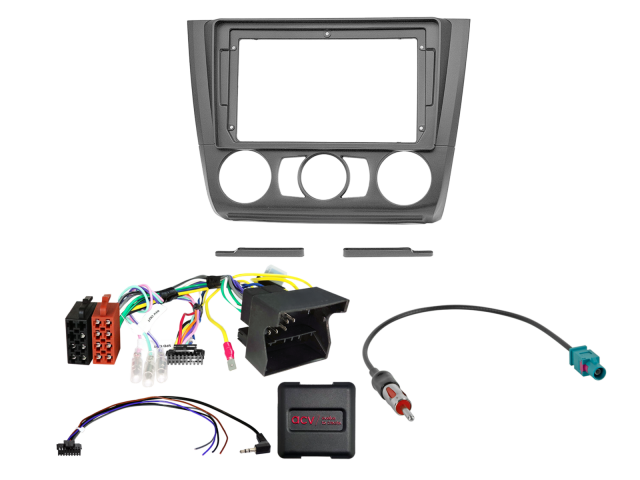

9" Kit BMW 1series 2007-2013 manual air condition SWC

Informatie:
Afdekplaat 9" en HU-connector kit SWC BMW.
Veel autofabrikanten installeren autospecifieke head units die passen bij het optisch
beeld van het dashboard.
Installatiekits bevatten alle componenten voor het vervangen van een OEM-head unit.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn om het retrofit-apparaat te bedienen en de voertuigfuncties te herstellen, inbegrepen in de levering.
Afhankelijk van het aantal functies en de software van de retrofit-head unit kunnen bepaalde functies ontbreken of worden vervangen door andere functies.
Controleer de installatie-instructies voor de afzonderlijke componenten.
Controleer ook onze lijst met OEM-head units en vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto om er zeker van te zijn dat ze optisch en technisch passen.
Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulp- en comfortsystemen.
Controleer vóór de installatie het voertuigmenu op verschillende instellingen.
Controleer ook de werking van de instellingen en het voertuigsysteem vóór de definitieve installatie.
Opmerking:
CAN-busconnector : 40-pins Quadlock. BMW- connector:
OEM SWC > 3,5 mm jack / losse draadconnector:
OEM-antenne Fakra(m)( > DIN(m) -connector:
+12V continue stroom gele klem30 accuzekering
voertuigen met Business Professional OEM HU v
oertuigen met handmatige airconditioning
voertuigen zonder OEM-navigatiesysteem
voertuigen zonder iDrive in de middenconsole
voertuigen zonder OEM MOST-versterkingssysteem PDC / waarschuwingssignalen niet ondersteund*
afstelling in de radiosleuf met werkplaatsgereedschap noodzakelijk
schakelstrip moet worden verplaatst
9" korte behuizing HU met trapeziumvormig scherm
9" modulaire HU met trapeziumvormig scherm en zilveren behuizing
HU-unit met aangepaste accessoires
Display-unit met aangepaste accessoires
dipswitch-instellingen voor de fabrikant van het retrofit-apparaat (raadpleeg de handleiding)
Voertuigtoepassing:
BMW 1-serie (E81/E87/E82/E88) 10/2007 - 01/2012
BMW 1-serie (E82/E88) 03/2011 - 10/2013
Kleur: zwart

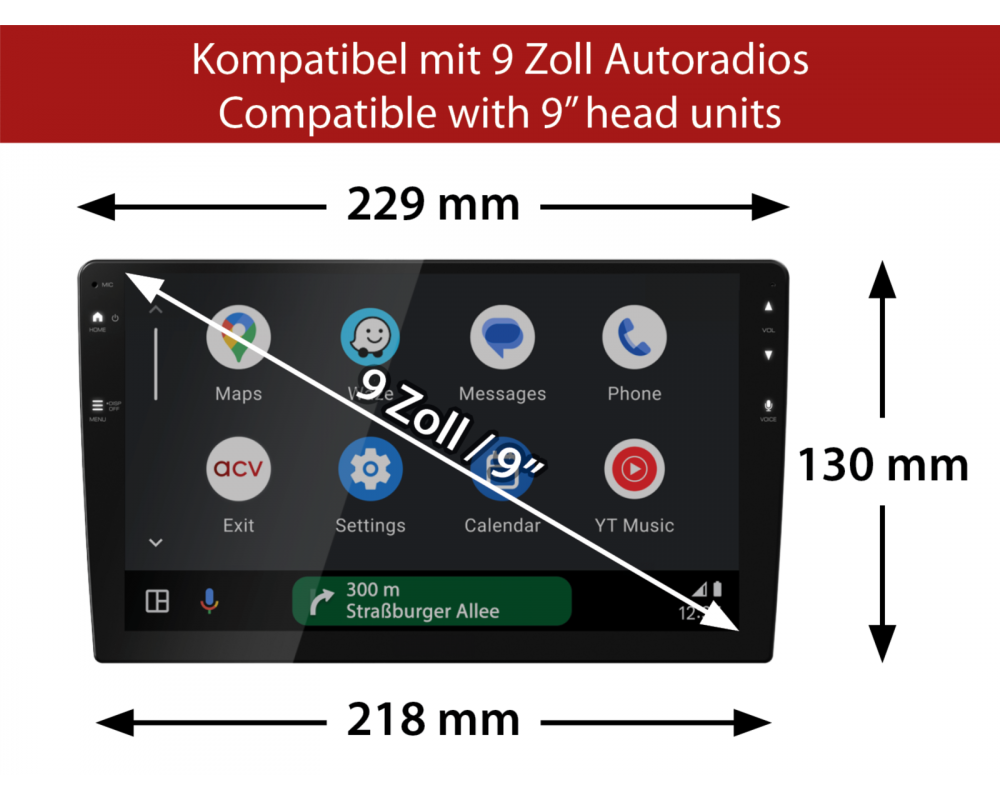

Montage-uitsparing 7" HU-display: 230 mm/220 mm x 130 mm.
De volgende signalen worden geleverd:
Geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn qua functies.
Rood: +12V ontstekingsklem 15,
oranje: +12V verlichtingsklem 58 ,
paars/wit: +12V achteruitversnellingssignaal,
roze: snelheidspulssignaal,
groen: massa (GND) parkeerremsignaal.
Uitgangsvermogen: maximaal 250 mA.
Stroomvereiste bij meer dan 250 mA:
1 relaisspoelweerstand minimaal 75 Ohm,
2 relaisspoelweerstand minimaal 150 Ohm.
SWC
*optionele Chimes Interface BMW/Citroën/Peugeot/Fiat/Ford/Volvo > artikel: can-pdc

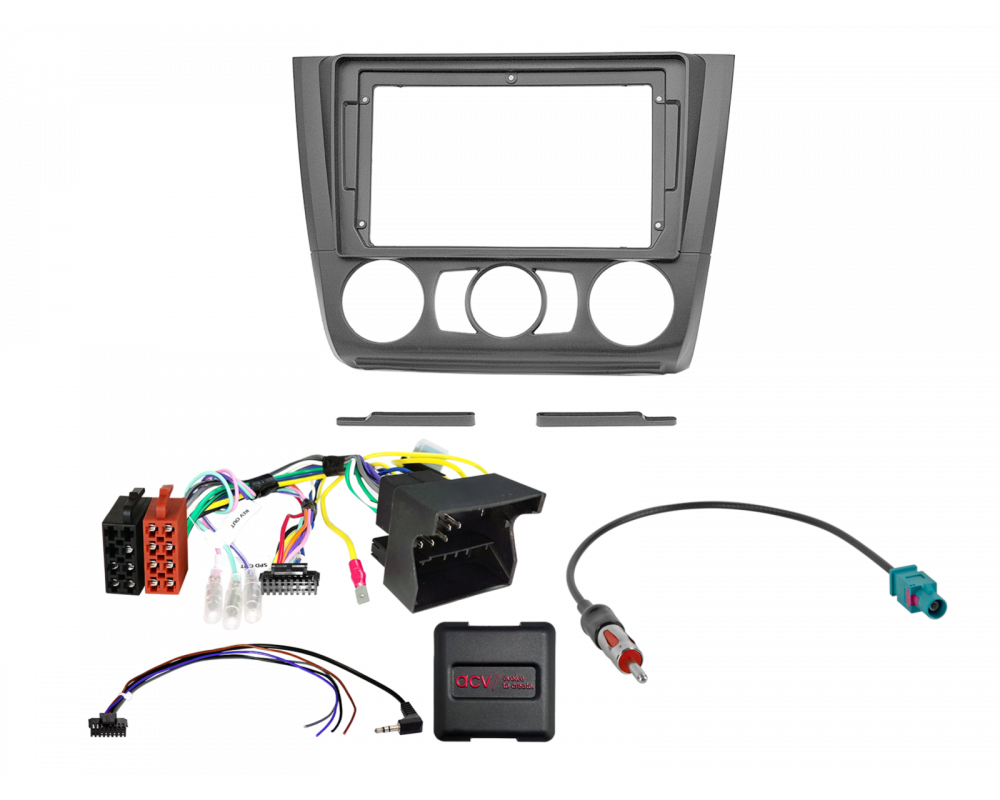

Leveringsomvang:

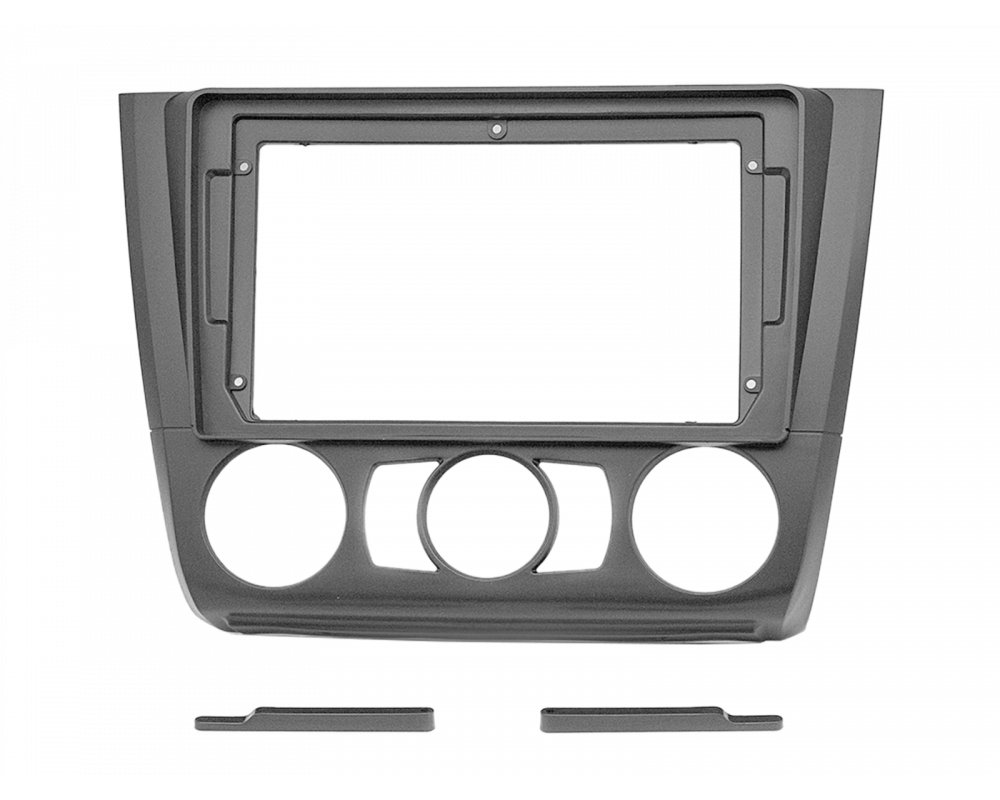

9" frontpaneel BMW 1-serie 2007-2013 handmatige airconditioning > artikel: 381023-92-1

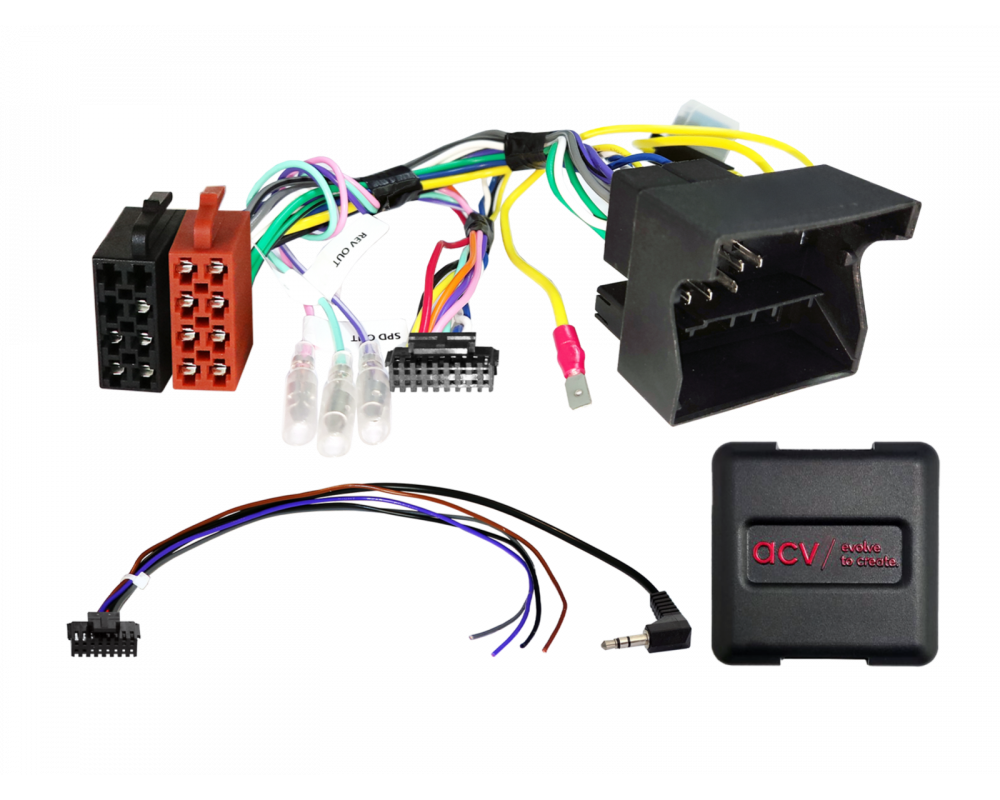

SWC BMW/Min voertuigen 40-pins Quadlock Multilead CAN Bus bulk > artikel: 42xbm005-0

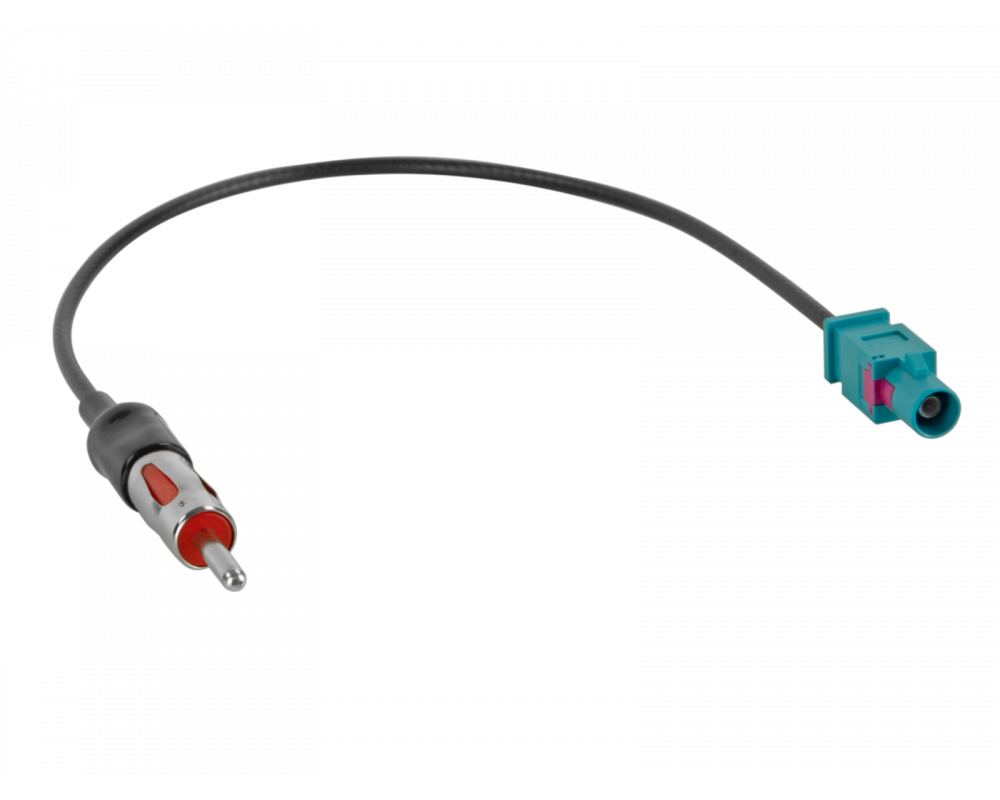

Antenneadapter Fakra Z(m)>DIN(m) passief LEONI/ROKA bulk > artikel: 1524-01-1-0
Optioneel:
9" frontpaneel accessoire 9" naar 10" displayadapter > artikel: 271000-42

Geschikt voor:
BMW 1-Serie 2007-2013 (E8-)
