9" Kit BMW 1series 2007-2013 climatronic SWC/antenna/PDC

Informatie:
Frontpaneel 9" en HU-connector kit SWC BMW.
Veel autofabrikanten installeren autospecifieke head units die passen bij het visuele
aspect van het dashboard.
Installatiekits bevatten alle componenten voor het vervangen van een OEM-head unit.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn om het retrofit-apparaat te bedienen en de voertuigfuncties te herstellen, inbegrepen in de levering.
Afhankelijk van de functionaliteit en software van de retrofit-head unit kunnen bepaalde functies ontbreken of worden vervangen door andere functies.
Raadpleeg de installatie-instructies voor de afzonderlijke componenten.
De SWC-knoppen zijn essentieel voor toegang tot het configuratiemenu van de Infodapter.
Controleer ook onze lijst met OEM-head units en vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto om er zeker van te zijn dat ze optisch en technisch passen.
Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulp- en comfortsystemen.
Controleer vóór de installatie het voertuigmenu op verschillende instellingen.
Controleer ook de werking van de instellingen en het voertuigsysteem vóór de definitieve installatie.
Neem voor hulp contact op met ons supportteam:
02431-9645-96,
support@acvgmbh.de .
Opmerking:
CAN Busconnector :
40-pins Quadlock BMW- connector:
OEM SWC > 3,5 mm jack / losse draadconnector:
OEM-antenne Fakra(m)( > DIN(m) -connector:
+12V continue stroom gele klem30 accuzekering
voertuigen met Business Professional
OEM HU voertuigen met Climatronic
voertuigen zonder OEM-navigatiesysteem
voertuigen zonder iDrive in de middenconsole
voertuigen zonder OEM MOST-versterkingssysteem
PDC / waarschuwingssignalen ondersteund
afstelling werk in de radiosleuf met werkplaatsgereedschap
benodigde schakelstrip moet worden verplaatst

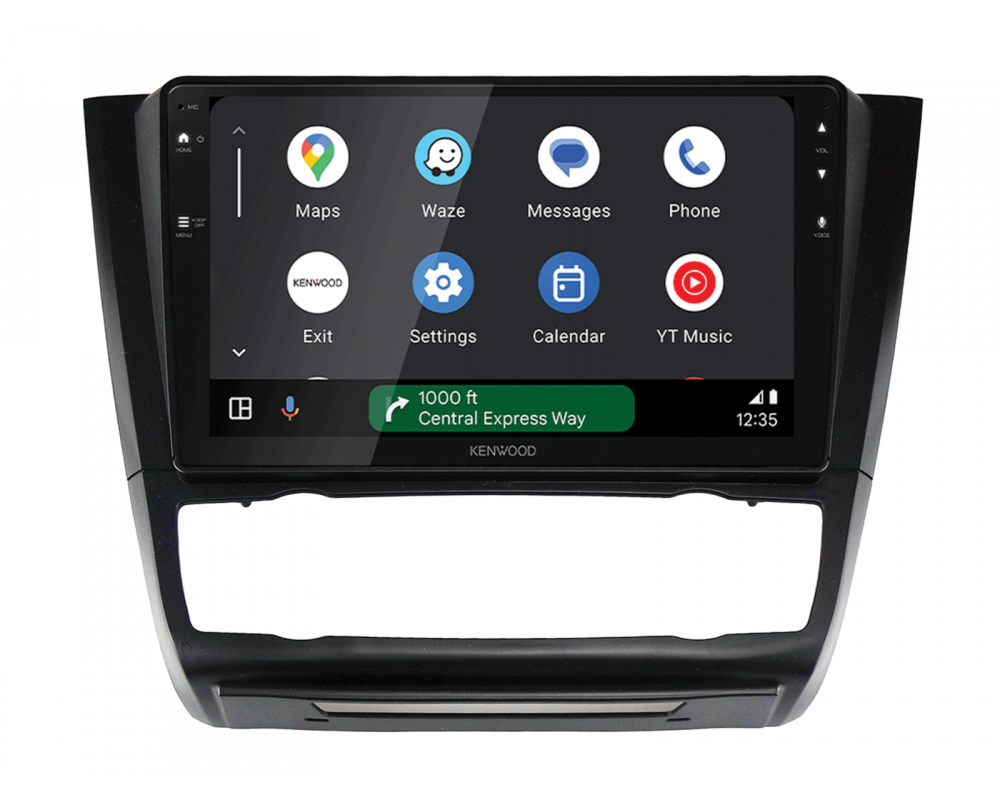

9" korte behuizing HU met trapeziumvormig scherm
9" modulaire HU met trapeziumvormig scherm en zilveren behuizing
HU-unit met aangepaste accessoires
Display-unit met aangepaste accessoires
dipswitch-instellingen voor de fabrikant van het retrofit-apparaat (raadpleeg de handleiding)
Voertuigtoepassing:
BMW 1-serie (E81/E87/E82/E88) 10/2007 - 01/2012
BMW 1-serie (E82/E88) 03/2011 - 10/2013
Kleur: zwart
Montage-uitsparing 7" HU-display: 230 mm/220 mm x 130 mm.
De volgende signalen worden weergegeven:
Geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn qua functies.
Rood: +12V ontstekingsklem 15,
oranje: +12V verlichtingsklem 58 ,
paars/wit: +12V achteruitrijsignaal,
roze: snelheidspulssignaal.
Groen: GND parkeerremsignaal
belastingscapaciteit uitgangen: 250 mA max.
Stroomvereiste meer dan 250 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relaisspoelweerstand 150 Ohm min.
SWC
PDC-geluiden achter ondersteund
Waarschuwingsgeluiden ondersteund

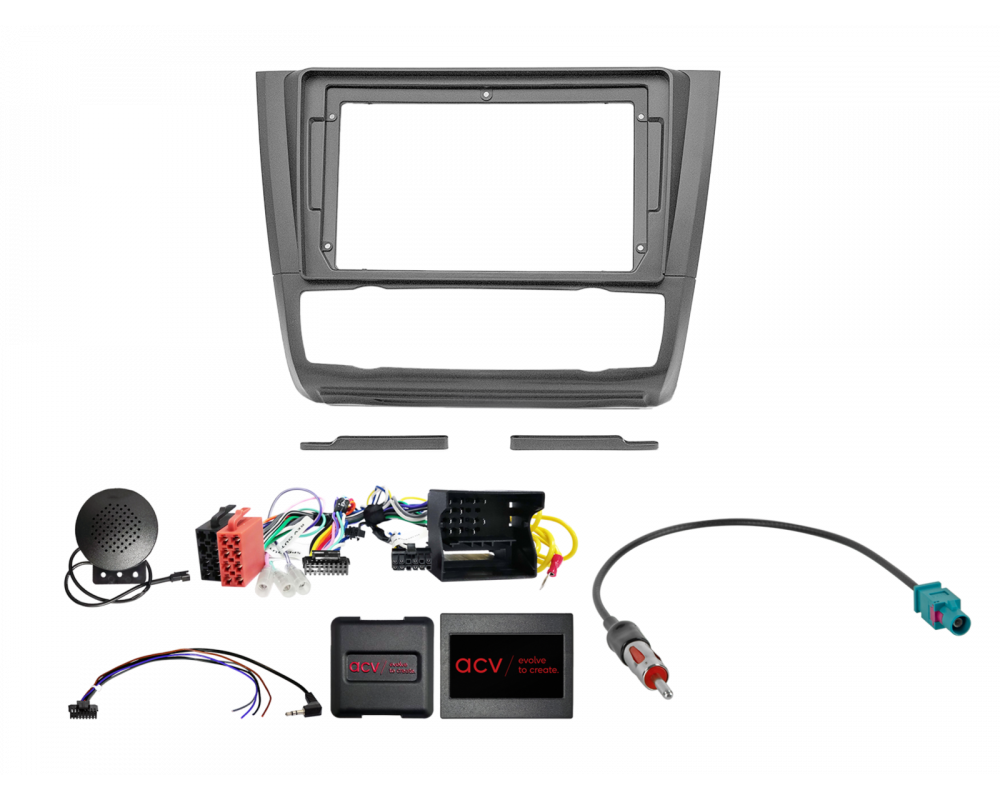

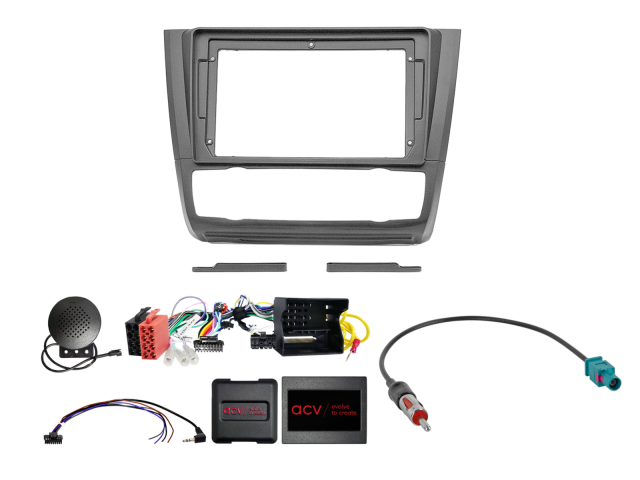

Leveringsomvang:

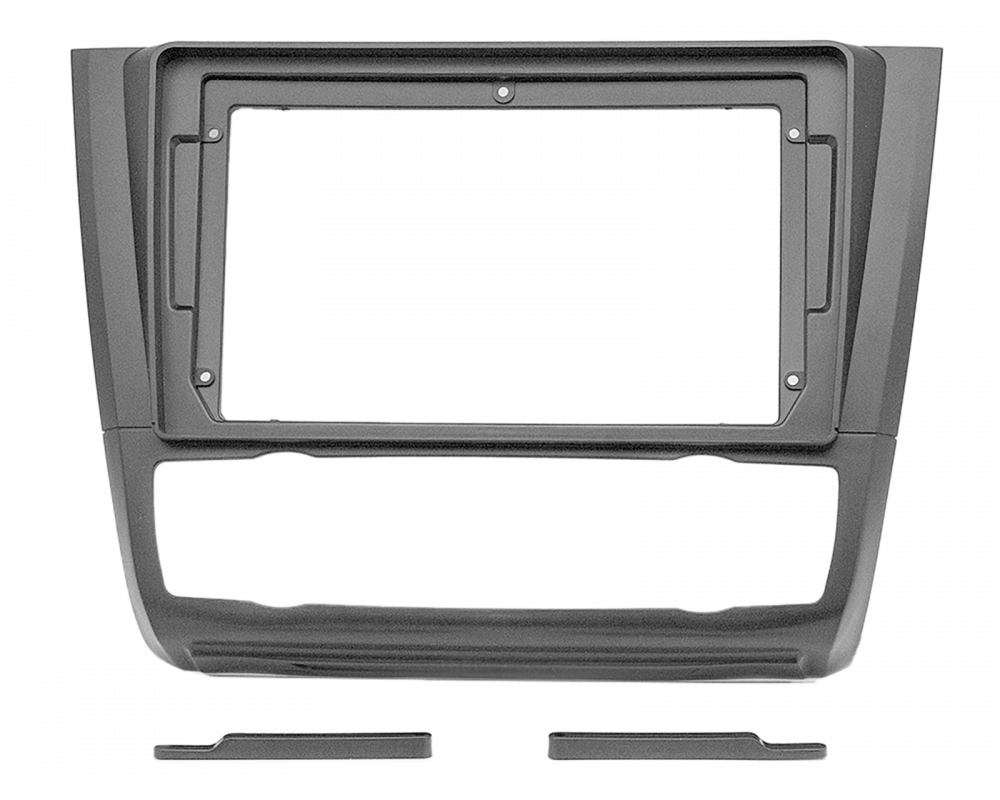

9" dashboardpaneel BMW 1-serie 10/2007-10/2013 climatronic > artikel: 381023-92-1

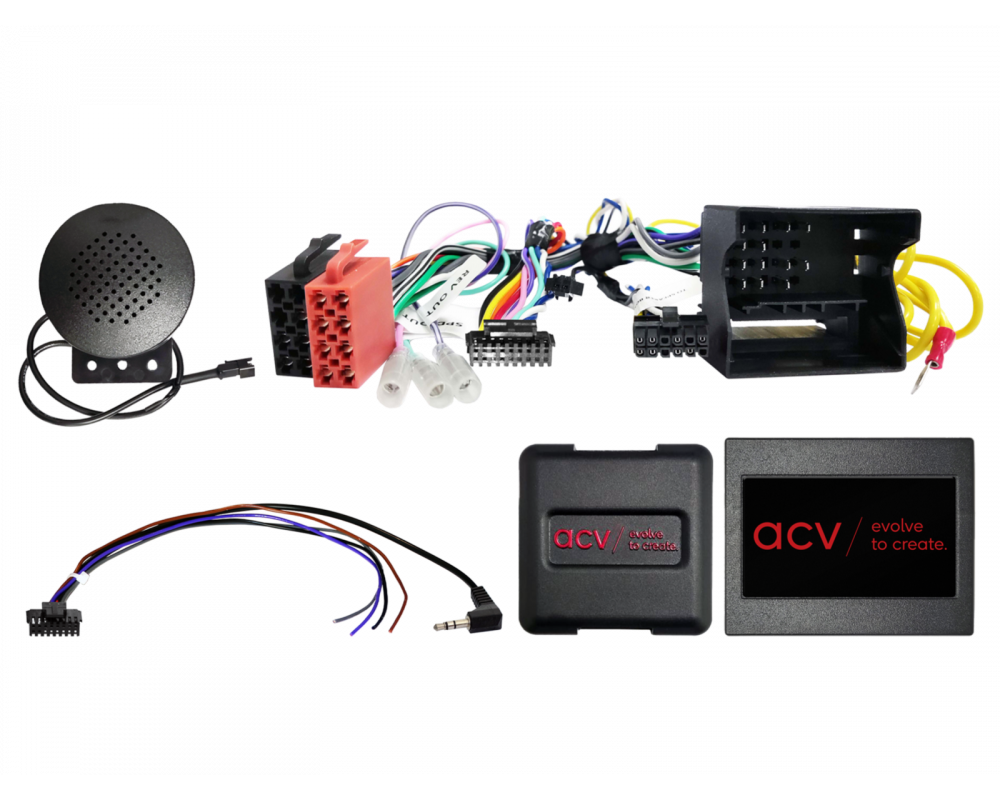

SWC BMW/Mini voertuigen 40-pins Multilead Quadlock CAN/PDC bulk > artikel: 42xbm009-0

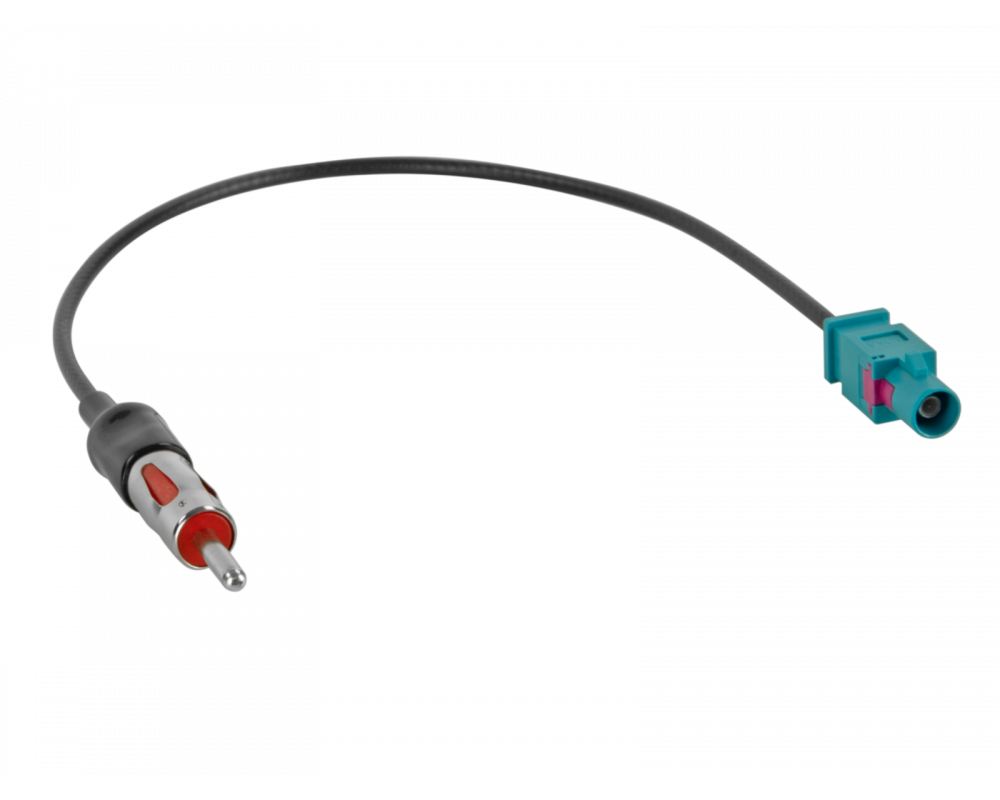

Antenneadapter Fakra Z(m)>DIN(m) passief LEONI/ROKA bulk > artikel: 1524-01-1-0
Optioneel:
9" dashboardpaneel accessoire 9" naar 10" displayadapter > artikel: 271000-42

Geschikt voor:
BMW 1-Serie 2007-2013 (E8-)
