9" Kit Audi A3(8P) 07/2003-04/2013 zwart SWC/antenna

Informatie:
Frontpaneel 9" en HU-connector kit SWC Audi.

Veel autofabrikanten installeren autospecifieke head units die passen bij het visuele
beeld van het dashboard.

Installatiekits bevatten alle componenten voor het vervangen van een OEM-head unit.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn om het retrofit-apparaat te bedienen en de voertuigfuncties te herstellen, inbegrepen in de levering.

Afhankelijk van het aantal functies en de software van de retrofit-head unit kunnen bepaalde functies ontbreken of worden vervangen door andere functies.

Raadpleeg de installatie-instructies voor de afzonderlijke componenten.

De SWC-knoppen zijn essentieel voor toegang tot het configuratiemenu van de Infodapter.

Controleer ook onze lijst met OEM-head units en vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto om er zeker van te zijn dat ze optisch en technisch passen.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulp- en comfortsystemen.

Controleer vóór de installatie het voertuigmenu op verschillende instellingen.

Controleer ook de werking van de instellingen en het voertuigsysteem vóór de definitieve installatie.

Opmerking:

CAN Busconnector

: ISO / Mini ISO-
connector: 40-pins Quadlock VAG-
connector: OEM SWC > 3,5 mm jack / losse
draadconnector: OEM-antenne DIN(f) > DIN(m)
-connector: OEM-antenne Fakra(m) > DIN(m)
-connector: OEM-versterkt systeem 2-kanaals / 4-kanaals > RCA(m) voor/achter

blauw: +12V antenne-afstandsbediening
blauw: +12V afstandsbediening versterkt systeem

voertuigen met Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 2-DIN OEM-hoofdunit
voertuigen met RNS-E 16:9 OEM-navigatiesysteem

voertuigen zonder Bosch BNS 5.0 monochrome OEM-navigatiesysteem

voertuigen 07/2003-05/2005 alleen met Symphonie II OEM-apparaat
voertuigen 07/2003-05/2005 alleen met RNS-E 16:9 OEM-navigatiesysteem

retrofit-hoofdunit met voorversterkervermogen meer dan 3V

voertuigen met versterker-uitschakeling ruistest aanvullend:
Ruisfilter NF GND ontkoppel RCA > artikel: 30.5000-01

9" korte behuizing HU met trapeziumvormig scherm
9" modulaire HU met trapeziumvormig scherm en zilverkleurige behuizing
9" L-vormige HU controleer de specifieke installatiesituatie in het voertuig

HU-montage met aangepaste accessoires
Display-montage met aangepaste accessoires

Bevestig het radiopaneel in de radiobehuizing met geschikte bevestigingsmiddelen

DIP-schakelaarinstellingen voor de fabrikant van het retrofit-apparaat (raadpleeg de handleiding)

Voertuigtoepassing:

Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013

Kleur: zwart

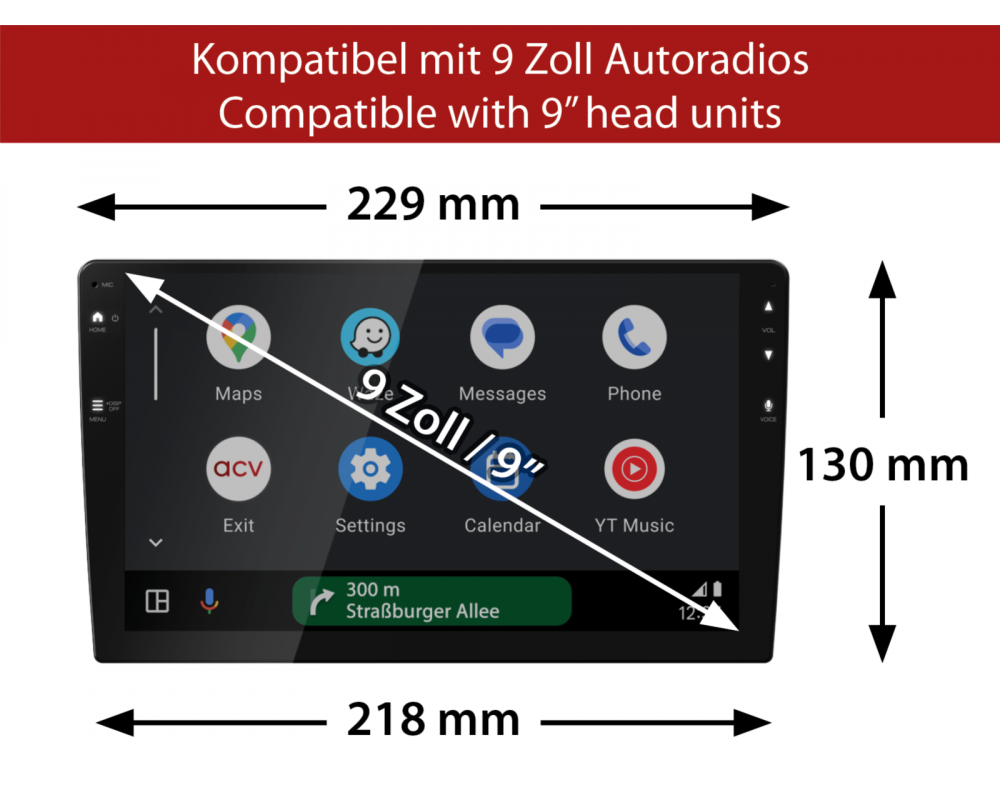

Montage-uitsparing HU-display: 230 mm/220 mm x 130 mm

De volgende signalen worden geleverd:

Geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn qua functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitversnellingssignaal
roze: snelheidspulssignaal
groen: massa parkeerremsignaal

belastbare uitgangen: max. 250 mA

stroomvereiste meer dan 250 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relaisspoelweerstand 150 Ohm min.

SWC

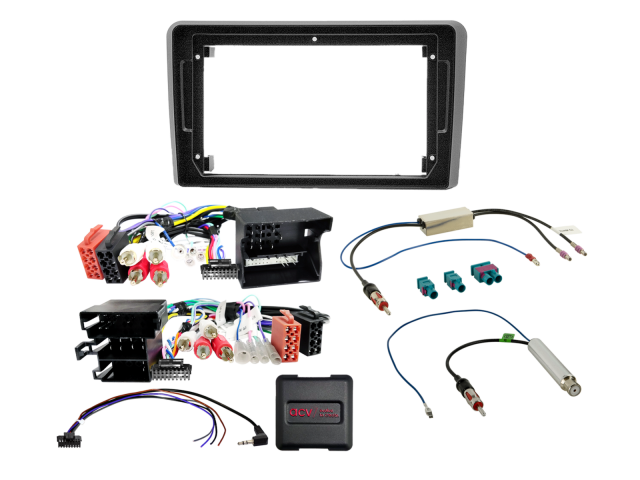

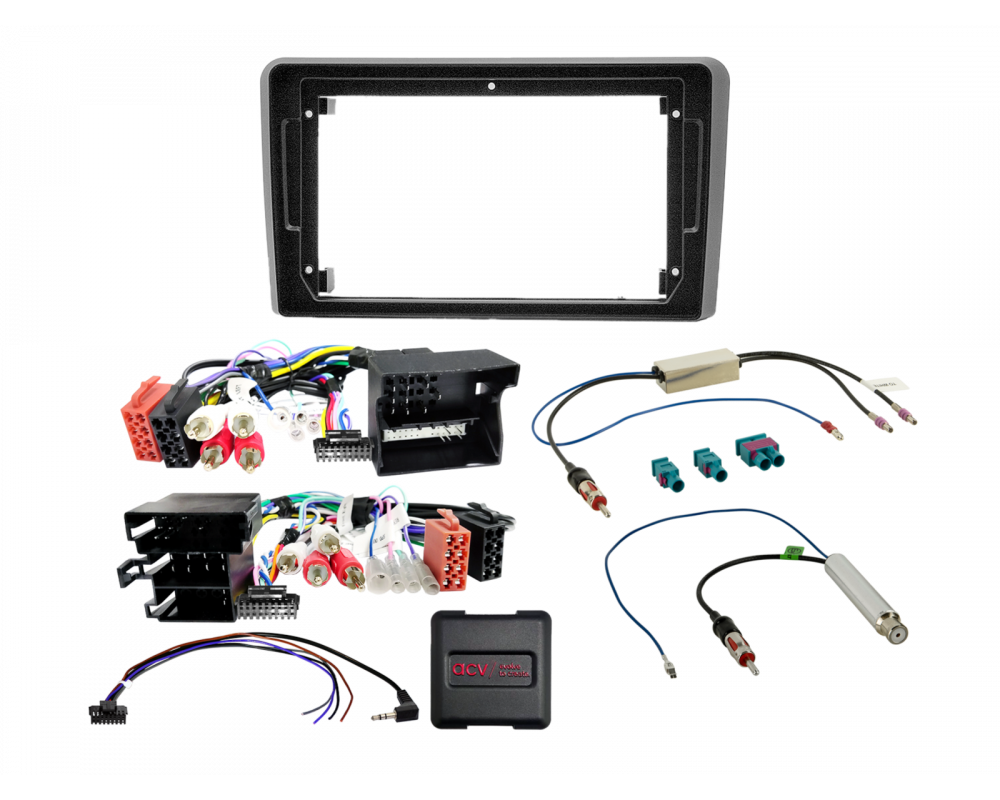

Leveringsomvang:

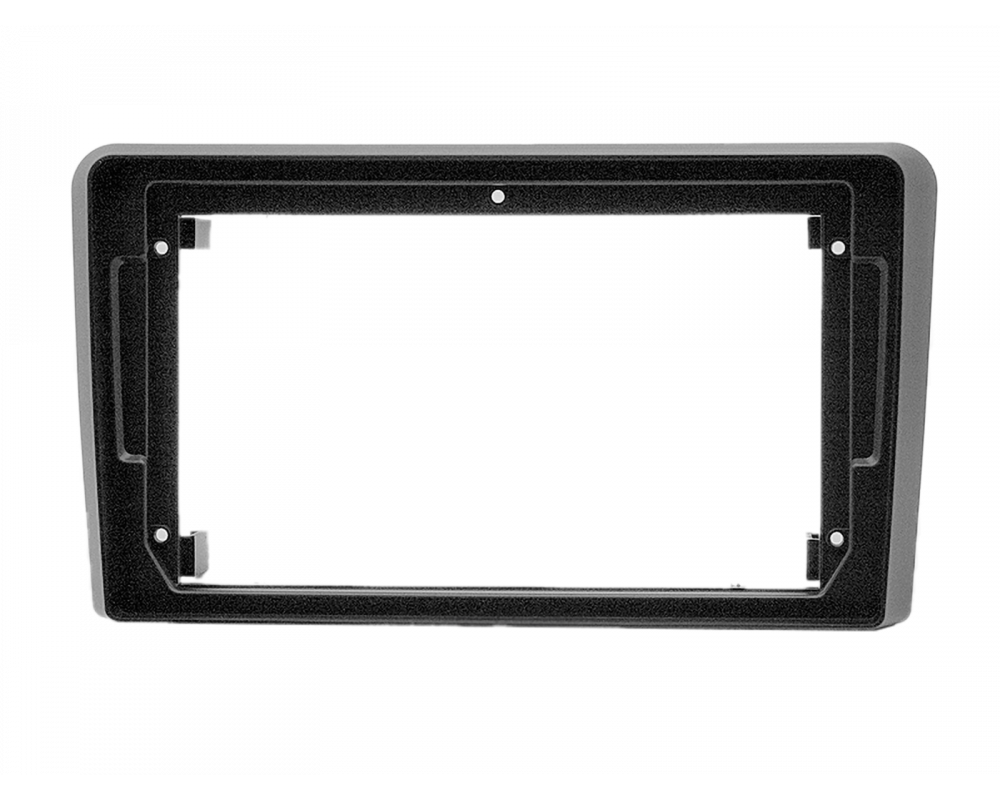

9" dashboardpaneel Audi A3(8(P) 07/2003-04/2013 zwart > artikel: 381321-90-1

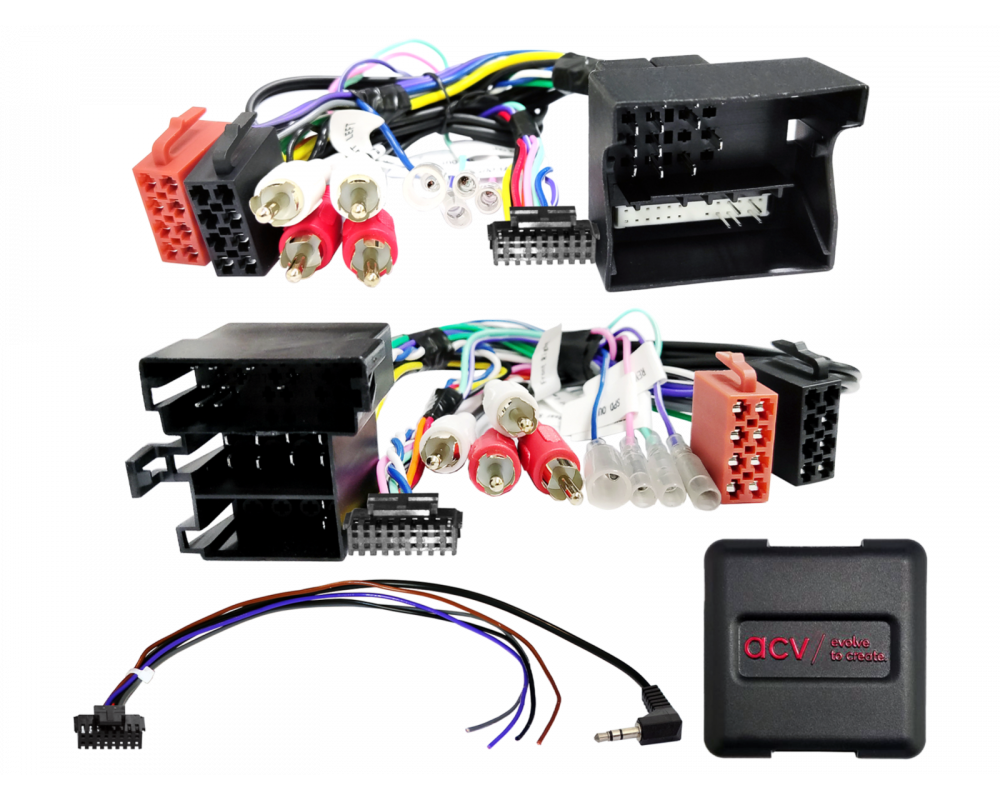

SWC Audi ISO/Mini ISO/Quadlock Multilead Amp>RCA > artikel: 42xad00c

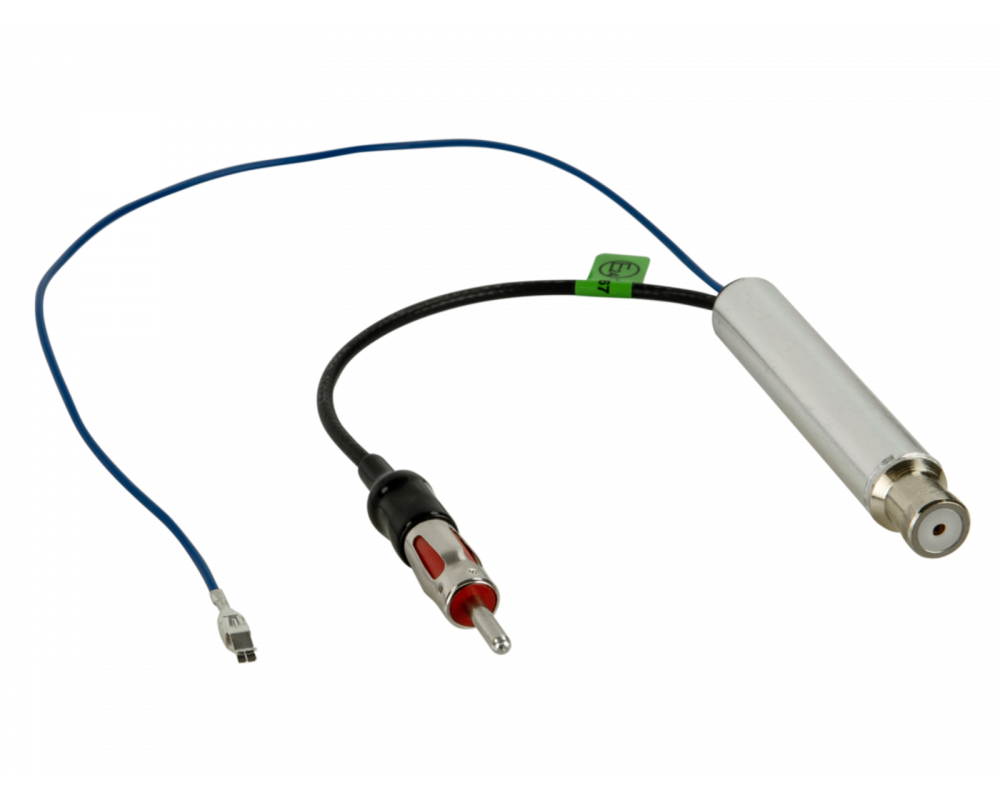

Antenneadapter ISO(f)>DIN(m) 12V fantoomvoeding LEONI bulk > artikel: 1500-03-1-0

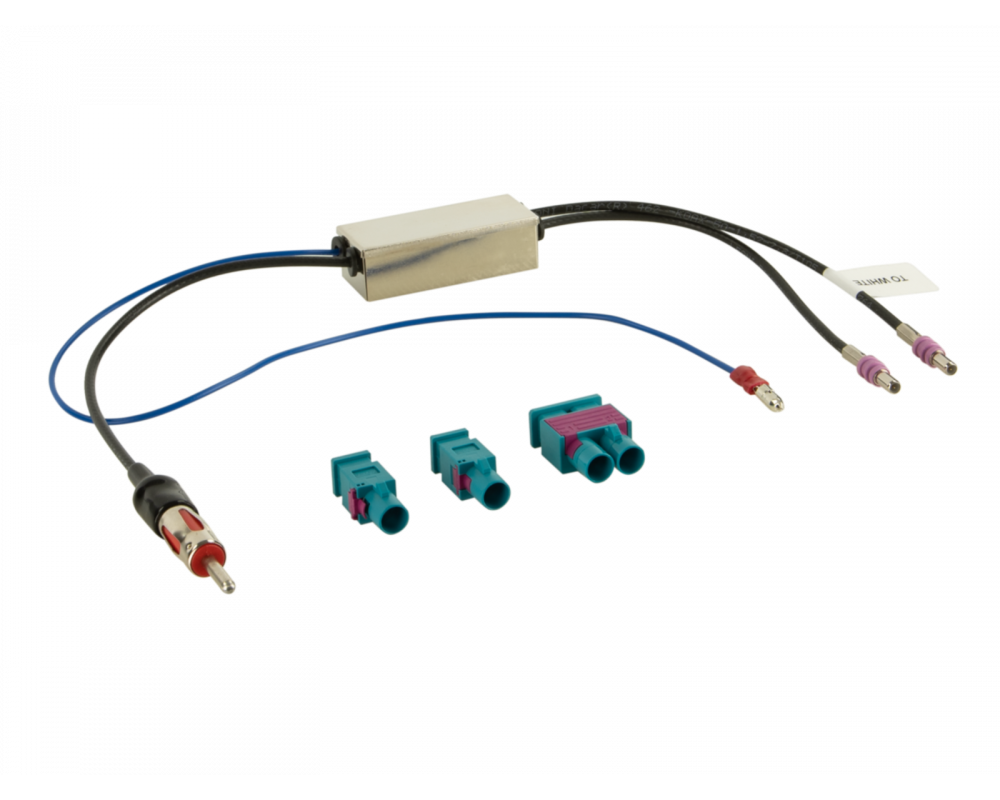

Antenneadapter Fakra(m)(set)>DIN(m) 12V fantoomvoeding LEONI bulk > artikel: 1524-70-1-0

Optioneel:

Accessoire voor 9" dashboardpaneel 9" naar 10" displayadapter > artikel: 271000-42

Geschikt voor:
Audi A3 2003-2013
