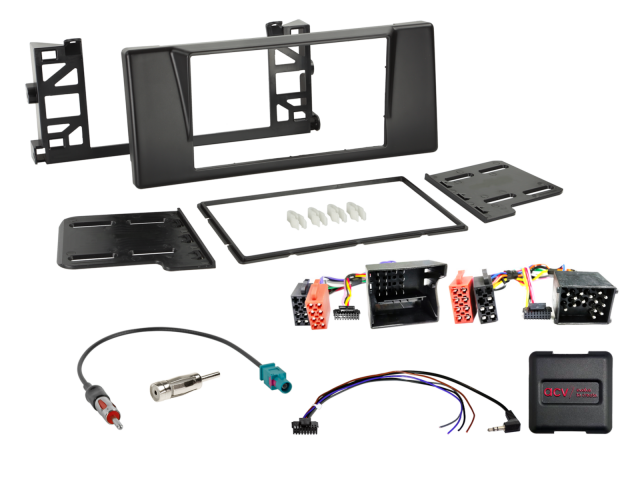

2-DIN Kit BMW 5 series(E39) 01/1996-05/2004 SWC/antenna

Informatie:
Frontpaneel 2-DIN met HU-aansluitset SWC BMW

Veel autofabrikanten monteren voertuigspecifieke head-units die qua uiterlijk bij het dashboard
passen.

Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-head-unit te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn om
het achteraf gemonteerde apparaat te laten werken en de voertuigfuncties te herstellen, bij de
levering inbegrepen.

Raadpleeg de installatieaanbevelingen voor de afzonderlijke componenten.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.

Controleer vóór de installatie de OEM-autoradio en de voertuiginstellingen voor beschikbare
instellingen.

Afhankelijk van de uitrusting van het voertuig en het functie- en softwareaanbod van de retrofit-
autoradio kunnen afzonderlijke bedieningsfuncties ontbreken of worden vervangen door andere
functies.

Vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto en controleer of
ze optisch en technisch passen.

Controleer ook of een van de vermelde OEM-head-units oorspronkelijk was geïnstalleerd.

Controleer ten slotte de voertuigfunctionaliteit, de voertuiginstellingen en de SWC-
functionaliteit vóór de definitieve montage

Opmerking:

I-Bus

connector: 17-pins BMW
connector: 40-pins Quadlock BMW
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM-antenne Fakra (v) > DIN (m)

voertuigen met Business OEM HU

voertuigen met Professional OEM-navigatiesysteem extra:
Kabelboomverlenging BMW Quadlock (m/v)/antenne 6,5 m los > artikel: 1024-25-6500-0
Kabelboomverlenging BMW Quadlock (m/v)/antenne 6,5 m los > artikel: 1024-25-6500-0

voertuigen zonder OEM-versterkt systeem
Inbouwdiepte onderkant 17 cm

OEM-units moeten worden losgekoppeld > CD-wisselaar/TV-tuner/telefoonmodule

DIP-schakelaarinstellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)

Toepassing in voertuigen:
BMW 5-serie (E39) 01/1996 - 05/2004

Kleur: zwart
Inbouwopening HU-display: 173 mm x 97 mm

De volgende signalen worden geleverd:

Re-geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies
incompatibel zijn.

SWC

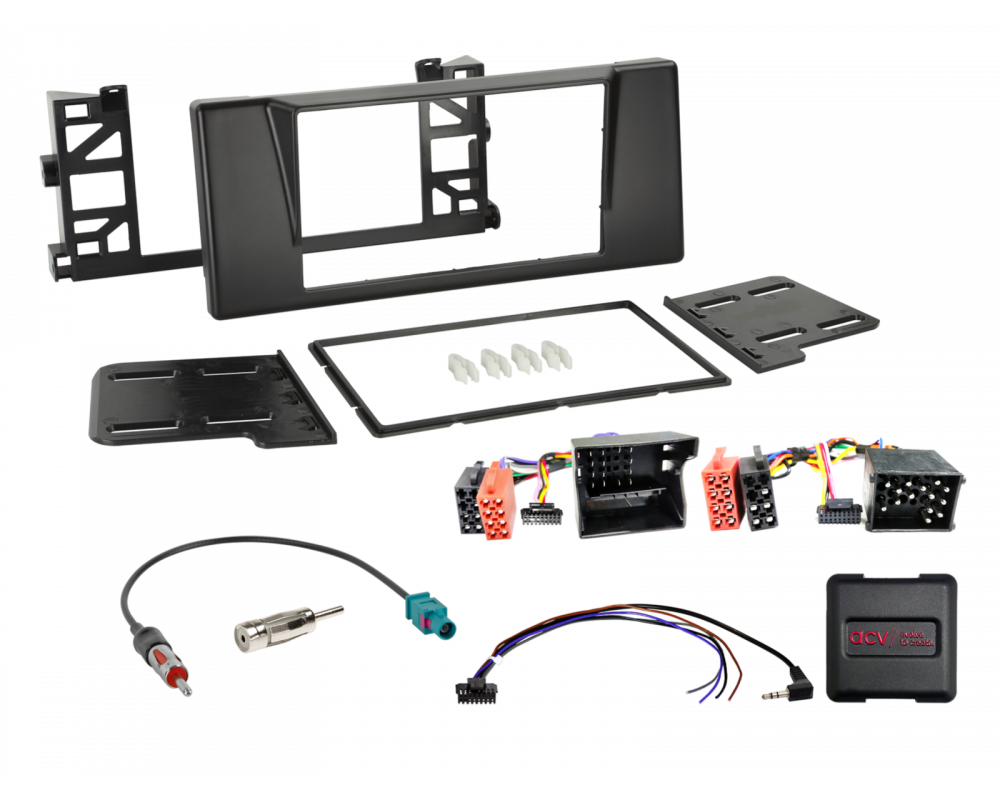

Leveringsomvang:
2-DIN-frontpaneel BMW 5-serie (E39) 1996-2004 zwart > artikel: 381023-10
SWC BMW/Mini-voertuigen 17-pins/Quadlock IBus Multilead bulk > artikel: 42xbm00c-0
Antenneadapter Fakra Z(m)>DIN(m) passief LEONI/ROKA bulk > artikel: 1524-01-1-0
Antenneadapter ISO(v)>DIN(m) bulk > artikel: 1500-00-0

Algemene installatie-instructies:
Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingen van de OEM-autoradio.
2: Koppel de OEM-autoradio spanningsvrij los.
3: Controleer alle interface-aansluitingen op juistheid, spanningsvrij.

Aansluiting en aansluitvolgorde:
1: Controleer de instellingen en de hardwareconfiguratie van de interface in spanningsloze
toestand.
2: Controleer de configuratie van de HU-aansluitkabel in spanningsloze toestand.
3: Sluit de HU-aansluitkabel aan volgens de gebruiksaanwijzing van de retrofit-HU.
4: Sluit alle overige aansluitingen aan volgens de gebruiksaanwijzing van de retrofit-HU.
5: Sluit de gehele installatie aan op het voertuig, waarbij de hoofdaansluiting als laatste wordt
aangesloten.
6: Configureer de interface via de software volgens de instructies in de productbeschrijving en in
de handleiding.
7: Configureer de retrofit HU volgens de gebruiksaanwijzing van het retrofit-apparaat:
stuurwielafstandsbediening/camera/handsfree-set/fantoomvoeding voor de antenne en overige
onderdelen.
8: Functietest van de stuurwielafstandsbediening en het voertuig

Wijzigingen in de configuratie van de interface en de HU-aansluitkabel:
1: Wijzig de configuratie spanningsvrij
2: Herverbind, zie boven 5 tot 8

In geval van een storing van de interface of het voertuig:
1: Installeer de OEM-HU opnieuw
2: Bedien de OEM-HU
3: Zet de CAN-bus uit
4: Controleer de hardwareconfiguratie van de interface
5: Herverbinding na uitschakeling van de CAN-bus, zie bovenstaande punten 5 en 6

Extra aansluitingen, wijzigingen in de aansluitingen, alternatieve aansluitingen, aansluitingen
van losse kabels of verlengstukken voor losse kabels die in de informatietekst of de handleiding
worden vermeld, dienen uitsluitend ter oriëntatie en zijn bedoeld ter informatie voor opgeleide
gespecialiseerde installateurs.

Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van
alternatieve aansluitingen of verlengstukken:

1: Aansluitingen en aanpassingen mogen uitsluitend worden uitgevoerd door een opgeleide
gespecialiseerde installateur.
2: Aansluitingen en aanpassingen moeten vóór de aansluiting worden gecontroleerd op
eventuele goedkeuringen van de fabrikant of garantievoorwaarden van de fabrikant die door de
aanpassingen kunnen worden beïnvloed.
3: Aansluitingen en aanpassingen moeten vóór de aansluiting op hun werking en juistheid
worden gecontroleerd door ze te meten en te vergelijken met het bedradingsschema van het
voertuig.
4: Aansluitingen en aanpassingen worden op eigen verantwoordelijkheid van de gebruiker
uitgevoerd, zonder garantie op de werking.
5: Aansluitingen en aanpassingen worden op eigen verantwoordelijkheid van de gebruiker
uitgevoerd, zonder enige garantie met betrekking tot schade aan het voertuig, het achteraf
gemonteerde apparaat of de interface.
6: Aanpassingen aan de voorgemonteerde kabelboom kunnen de garantie van het product
ongeldig maken.

Geschikt voor:
BMW 5-serie 1996-2004
