2-DIN KIT BMW 3series zonder smoker package SWC/antenna

Informatie:
Frontpaneel 2-DIN met HU-aansluitset SWC BMW
Veel autofabrikanten monteren voertuigspecifieke head-units die qua uiterlijk bij het dashboard
passen.
Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-head-unit te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn om
het achteraf gemonteerde apparaat te laten werken en de voertuigfuncties te herstellen, bij de
levering inbegrepen.
Raadpleeg de installatieaanbevelingen voor de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.

Controleer vóór de installatie de OEM-autoradio en de voertuiginstellingen voor beschikbare
instellingen.

Afhankelijk van de uitrusting van het voertuig en het functie- en softwareaanbod van de retrofit-
autoradio kunnen afzonderlijke bedieningsfuncties ontbreken of worden vervangen door andere
functies.

Vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto en controleer of
ze optisch en technisch passen.

Controleer ook of een van de vermelde OEM-head-units oorspronkelijk was geïnstalleerd.

Controleer ten slotte de voertuigfunctionaliteit, de voertuiginstellingen en de SWC-
functionaliteit vóór de definitieve montage.

Opmerking:
CAN-bus
connector: 40-pins Quadlock BMW
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: +12 V continu, gele klem 30, accu met zekering
connector: OEM-antenne Fakra(f) > DIN(m)

voertuigen met Climatronic
voertuigen zonder rokerspakket
voertuigen zonder OEM-navigatiesysteem (SA606A / SA609A)
voertuigen zonder iDrive

voertuigen met OEM MOST-versterkt systeem:
Actieve systeemadapter BMW MOST > RCA > artikel: 13-1024-51

PDC / waarschuwingssignalen ondersteund

DIP-schakelaarinstellingen voor de fabrikant van het retrofit-apparaat (raadpleeg de handleiding)
Toepassing:
BMW 3-serie (E90/E91/E92/E93) 03/2005 - 10/2013
Kleur: zwart
Inbouwafmetingen HU-display: 174 mm x 96,5 mm
De volgende signalen zijn beschikbaar:
Re-importeerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V contactslot 15
oranje: +12V verlichting 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerremsignaal
belastbaarheid uitgangen: max. 250 mA
stroomverbruik meer dan 250 mA:
1 relaisspoelweerstand min. 75 Ohm
2 relaisspoelen weerstand min. 150 Ohm
SWC
PDC-signaalgeluiden achterzijde ondersteund
Waarschuwingssignalen ondersteund
Leveringsomvang:

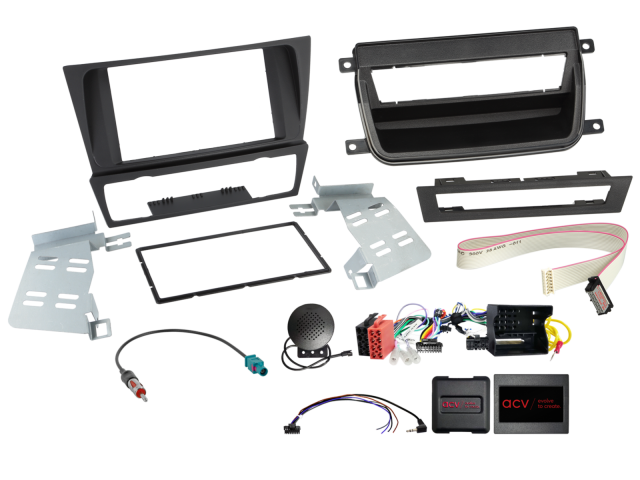

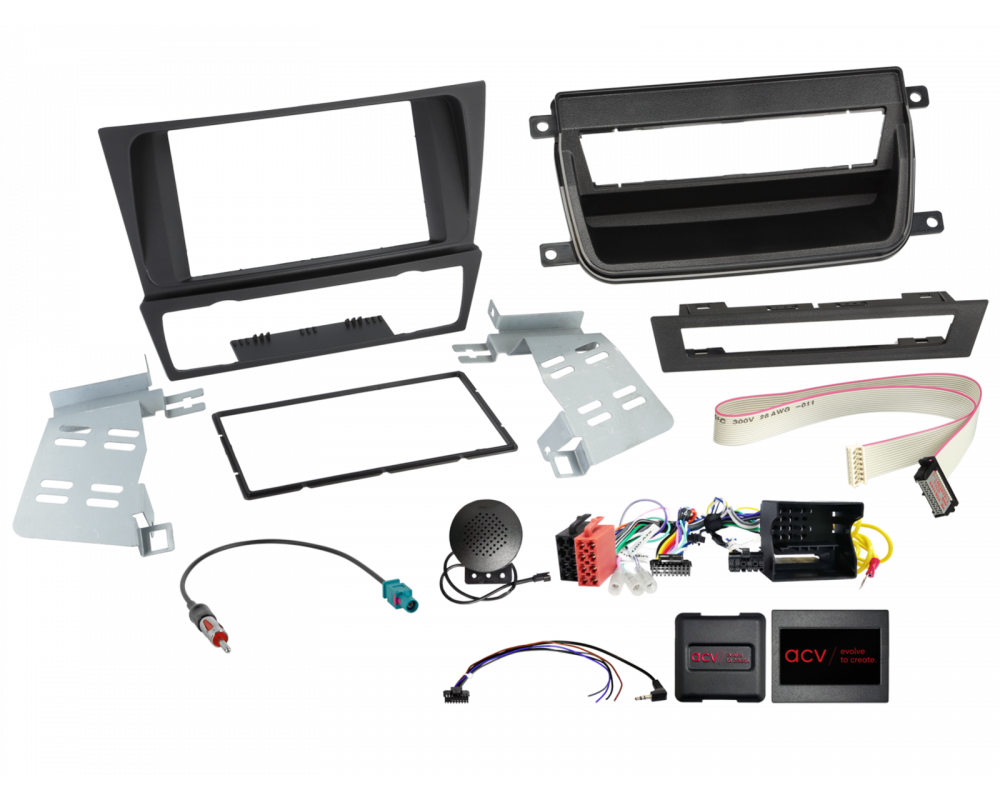

2-DIN-frontpaneel BMW 3-serie 2005-2013 Climatronic > artikelnummer: 381023-09
SWC BMW/Mini-voertuigen 40-pins Multilead Quadlock CAN/PDC bulk > artikelnummer:
42xbm009-0
Pocket BMW 3-serie > voertuigen zonder rokerspakket zwart > artikel: 271023-09
Antenneadapter Fakra Z(m) > DIN(m) passief LEONI/ROKA bulk > artikel: 1524-01-1-0

Algemene installatie-instructies:
Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingen van de OEM-autoradio.
2: Koppel de OEM-autoradio spanningsvrij los.
3: Controleer alle interface-aansluitingen op juistheid, spanningsvrij.

Aansluiting en aansluitvolgorde:
1: Controleer de instellingen en de hardwareconfiguratie van de interface, spanningsvrij.
2: Controleer de configuratie van de HU-aansluitkabel in spanningsloze toestand.
3: Sluit de HU-aansluitkabel aan volgens de gebruiksaanwijzing van de retrofit HU.
4: Sluit alle andere aansluitingen aan volgens de gebruiksaanwijzing van de retrofit HU.
5: Sluit de gehele installatie aan op het voertuig, waarbij de hoofdaansluiting als laatste wordt
aangesloten.
6: Configureer de software van de interface volgens de instructies in de productbeschrijving en
in de handleiding.
7: Configureer de retrofit HU volgens de gebruiksaanwijzing van het retrofit-apparaat
(stuurwielafstandsbediening/camera/handsfree-set/antenne-fantoomvoeding en overige).
8: Functietest van de stuurwielafstandsbediening en het voertuig

Wijzigingen in de configuratie van de interface en de HU-aansluitkabel:
1: Wijzig de configuratie spanningsvrij
2: Herverbinding, zie bovenstaande punten 5 tot en met 8

In geval van storing van de interface of het voertuig:
1: Installeer de OEM HU opnieuw
2: Bedien de OEM HU
3: Schakel de CAN-bus uit
4: Controleer de hardwareconfiguratie van de interface
5: Herverbinding na uitschakeling van de CAN-bus, zie bovenstaande punten 5 en 6

Extra aansluitingen, wijzigingen in de aansluitingen, alternatieve aansluitingen, aansluitingen
van losse kabels of verlengstukken voor losse kabels die in de informatietekst of de handleiding
worden vermeld, dienen uitsluitend ter oriëntatie en zijn bedoeld ter informatie van een
opgeleide gespecialiseerde installateur.

Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van
alternatieve aansluitingen of verlengstukken:
1: Aansluitingen en wijzigingen mogen uitsluitend worden uitgevoerd door een opgeleide
gespecialiseerde installateur.
2: Aansluitingen en wijzigingen moeten vóór de aansluiting worden gecontroleerd op eventuele
goedkeuringen van de fabrikant of garantievoorwaarden van de fabrikant die door de wijzigingen
kunnen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten vóór de aansluiting op werking en juistheid worden
gecontroleerd door ze te meten en te vergelijken met het kabeltoewijzingsschema van het
voertuig.
4: Aansluitingen en wijzigingen worden op eigen verantwoordelijkheid van de gebruiker
uitgevoerd, zonder garantie op de werking.
5: Aansluitingen en wijzigingen worden op eigen verantwoordelijkheid van de gebruiker
uitgevoerd, zonder enige garantie met betrekking tot schade aan het voertuig, het achteraf
gemonteerde apparaat of de interface.
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de garantie van het product ongeldig maken.

Aansluiting: 40-polige Quadlock BMW stekker
Aansluiting: +12V continustroom geel (klem 30) Batterij gezekerd

Voertuigen met Business Professional OEM-toestel
Voertuigen zonder iDrive
Voertuigen zonder OEM MOST geluidssysteem

PDC / waarschuwingsgeluiden niet ondersteund*

De volgende signalen worden geleverd:

Handrem signaal
Signaal achteruitrijden
Ontsteking
Verlichtingssignaal
Snelheidssignaal

Stuurwielbediening

*Voertuigen met PDC achter S.W.I. BMW/Mini diverse voertuigen 40Pin Quadlock PDC: 42sbm009
*Optionele waarschuwingstooninterface BMW/Mini: can-pdc

Aansluitkabel voor de volgende radiofabrikanten:

Alpine jack: 42ctalpinelead
Parrot 4 pin: 42ctasteroidlead
Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
Clarion aansluiting: 42ctclarionlead
Garmin Vieo” RV52 Stereo Dock 3 kabel: 42ctgarminlead
JVC 1 kabel/jack: 42ctjvclead
Kenwood 1 kabel: 42ctkenwoodlead
Multilead diverse apparaten: 42ctmultilead
Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
Panasonic 1 kabel: 42ctpanasoniclead
Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
Pioneer AVH/DMH/SPH 2022> Losse aansluiting: 42ctpioneerlead2
Apparaten met S.W.I. tune-in functie: 42ctsmartlead
Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
XZent/Zenec 1 kabel: 42ctzeneclead

Leveringsomvang:

2-DIN radiopaneel BMW Mini (R55/R56/R57) zwart > Artikel: 381023-06-0
S.W.I. BMW/Mini diverse voertuigen 40Pin Quadlock CAN Bus > Artikel: 42sbm005-0
S.W.I. kabel 42s/acv > Multilead diverse apparaten > Artikel: 42ctmultilead-0
Antenne adapter Fakra(m)>DIN(m) passief: Artikel: 1524-01-0

Geschikt voor:
BMW 3-serie 2005-2013
