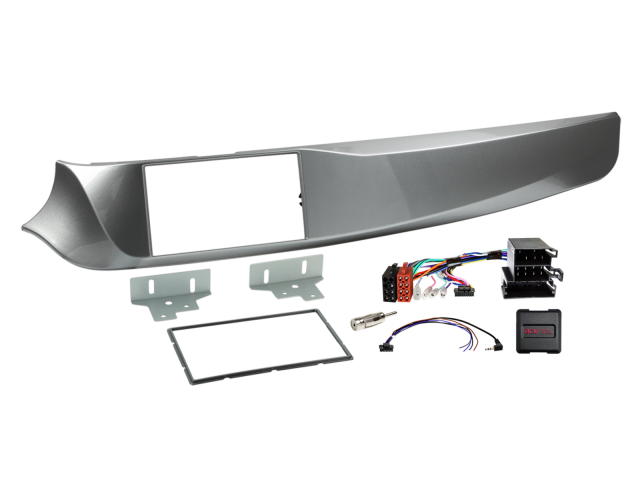

2-DIN Kit Alfa Romeo Giulietta 05/2010-10/2013 SWC

Informatie:
Frontpaneel 2-DIN voor linksgestuurde auto’s met HU-aansluitset SWC Alfa Romeo

Veel autofabrikanten monteren voertuigspecifieke head-units die qua uiterlijk bij het dashboard
passen.

Installatiesets bevatten alle onderdelen die nodig zijn om een originele head-unit te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn om
het achteraf gemonteerde apparaat te laten werken en de voertuigfuncties te herstellen, bij de
levering inbegrepen.

Raadpleeg de installatieaanbevelingen voor de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie de OEM-head-unit en de voertuiginstellingen voor beschikbare
instellingen.
Afhankelijk van de uitrusting van het voertuig en het functie- en softwareaanbod van de retrofit-
head-unit kunnen afzonderlijke bedieningsfuncties ontbreken of worden vervangen door andere
functies.
Vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto en controleer of
ze optisch en technisch passen.
Controleer ook of een van de vermelde OEM-head-units oorspronkelijk was geïnstalleerd.
Controleer ten slotte de voertuigfunctionaliteit, voertuiginstellingen en SWC-functionaliteit vóór
de definitieve montage.

Opmerking:
Analoog
aansluiting: ISO / Mini ISO
aansluiting: OEM SWC > 3,5 mm-aansluiting / losse draad
aansluiting: OEM-antenne ISO(m) > DIN(m)

extra installatiewerk:
pas de inbouwopening van de HU aan met werkplaatsgereedschap
pas de bevestigingsbeugels aan
voertuigen met het stuur aan de linkerkant
voertuigen met Bosch OEM HU
voertuigen zonder Magneti Marelli OEM-navigatiesysteem
dip-switch-instellingen voor de fabrikant van het retrofit-apparaat (raadpleeg de handleiding)
Toepassing in voertuigen:
Alfa Romeo Giulietta (940) 05/2010 - 10/2013
Kleur: zilver
Inbouwopening HU-display: mm x mm
De volgende signalen zijn beschikbaar:
Re-importeerde voertuigen of voertuigen met andere software kunnen qua functies
incompatibel zijn.
SWC

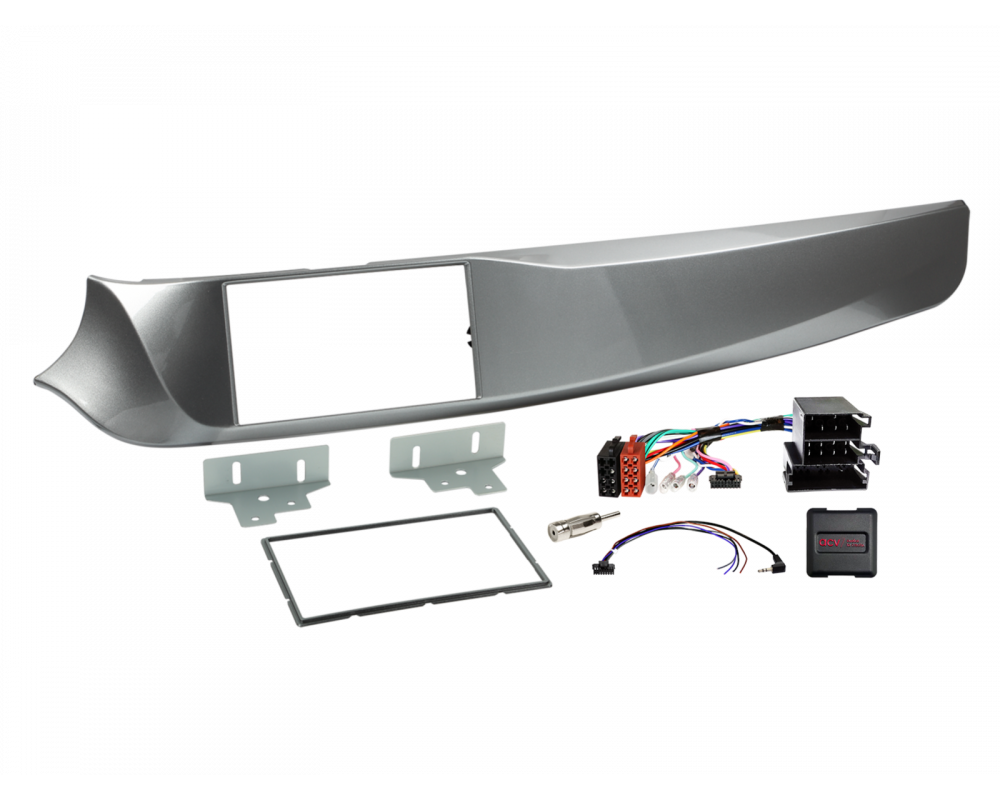

Leveringsomvang:
2-DIN-frontpaneel Alfa Romeo Giulietta 05/2010-10/2013 zilver > artikel: 381001-11-1
SWC Citroën/Fiat/Ford/Opel/PeugeotMini ISO Multilead bulk > artikel: 42xfa004-0
Antenneadapter ISO(v)>DIN(m) bulk > artikel: 1500-00-0
Algemene installatie-instructies:

Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingen van de OEM HU.
2: Koppel de OEM-autoradio spanningsloos los.
3: Controleer alle interface-aansluitingen op juistheid, spanningsloos.

Aansluiting en aansluitvolgorde:
1: Controleer de instellingen en hardwareconfiguratie van de interface, spanningsloos.
2: Controleer de configuratie van de aansluitkabel van de autoradio, spanningsloos.
3: Sluit de aansluitkabel van de autoradio aan volgens de gebruiksaanwijzing van de retrofit-
autoradio.
4: Sluit alle andere aansluitingen aan volgens de gebruiksaanwijzing van de retrofit-autoradio.
5: Sluit de volledige installatie aan op het voertuig; sluit de hoofdaansluiting als laatste aan.
6: Configureer de interface volgens de instructies in de productbeschrijving en in de handleiding.
7: Configureer de retrofit-HU volgens de gebruiksaanwijzing van het retrofit-apparaat
(stuurwielafstandsbediening/camera/handsfree-set/fantoomvoeding voor de antenne en
overige onderdelen).
8: Functietest van de stuurwielafstandsbediening en het voertuig

Wijzigingen in de configuratie van de interface en de HU-aansluitkabel:
1: Wijzig de configuratie spanningsvrij
2: Herverbinding, zie bovenstaande punten 5 tot en met 8

In geval van een storing in de interface of het voertuig:
1: Installeer de OEM-HU opnieuw
2: Bedien de OEM HU
3: CAN-bus uitschakelen
4: Controleer de hardwareconfiguratie van de interface
5: Herverbinding na uitschakeling van de CAN-bus, zie bovenstaande punten 5 en 6

Meer aansluitingen, wijzigingen in de aansluitingen, alternatieve aansluitingen, aansluitingen
van losse kabels of aansluitverlengingen van losse kabels die in de informatietekst of de
handleiding worden vermeld, dienen uitsluitend ter oriëntatie en ter informatie voor de
opgeleide gespecialiseerde installateur.

Meer aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van
alternatieve aansluitingen of aansluitverlengingen:
1: Aansluitingen en wijzigingen mogen uitsluitend worden uitgevoerd door een opgeleide
gespecialiseerde installateur.
2: Aansluitingen en aanpassingen moeten vóór de aansluiting worden gecontroleerd op
eventuele goedkeuringen van de fabrikant of garantievoorwaarden van de fabrikant die door de
aanpassingen kunnen worden beïnvloed.
3: Aansluitingen en aanpassingen moeten vóór de aansluiting op hun werking en juistheid
worden gecontroleerd door ze te meten en te vergelijken met het bedradingsschema van het
voertuig.
4: Aansluitingen en aanpassingen worden op eigen verantwoordelijkheid van de gebruiker
uitgevoerd, zonder garantie op de werking.
5: Aansluitingen en aanpassingen worden op eigen verantwoordelijkheid van de gebruiker
uitgevoerd, zonder enige garantie met betrekking tot schade aan het voertuig, het achteraf
gemonteerde apparaat of de interface.
6: Aanpassingen aan de voorgemonteerde kabelboom kunnen de garantie van het product
ongeldig maken.

Geschikt voor:
Alfa Romeo Giulietta 2010-2013
