S.W.I. BMW/Mini 40Pin Multilead Quadlock CAN/:PDC (42sbm009)

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

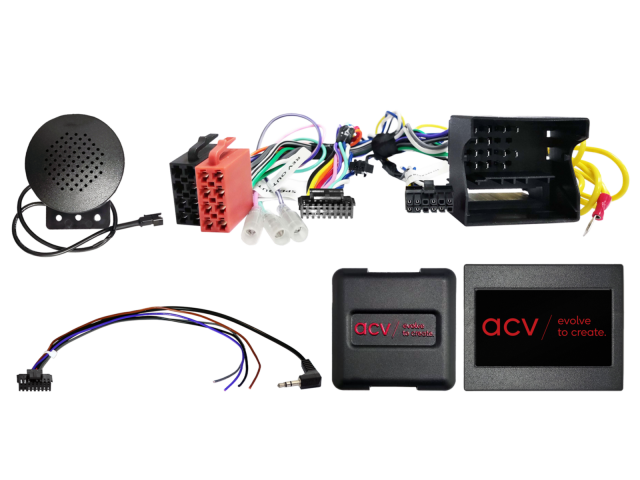

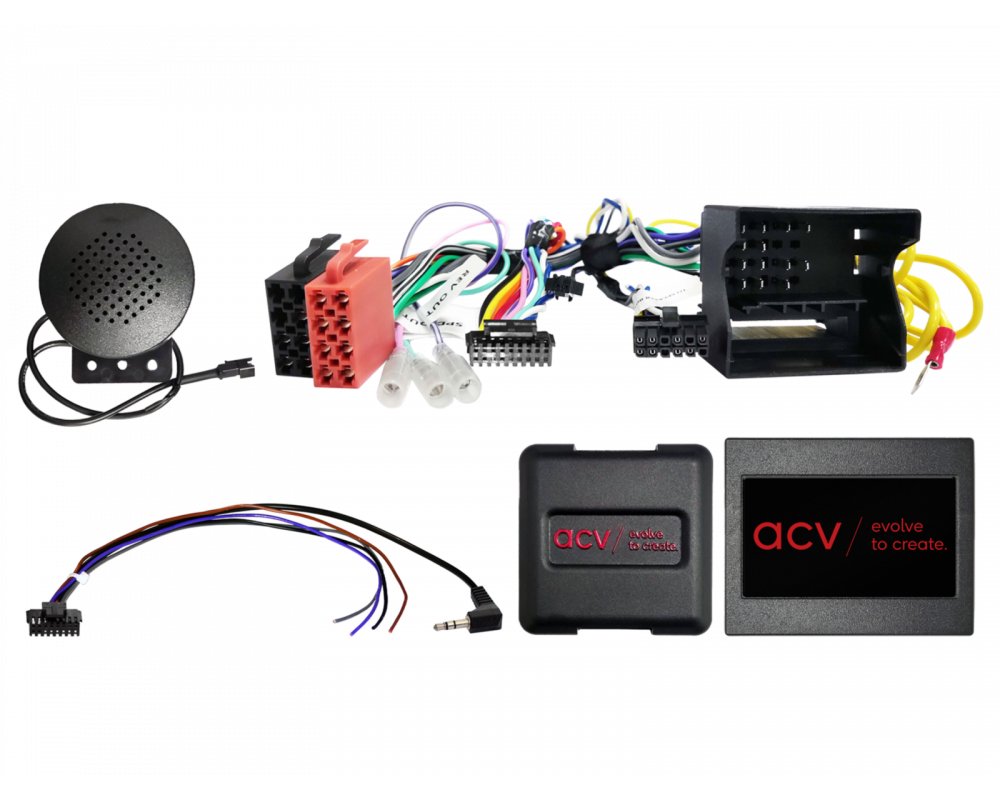

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-polige Quadlock BMW connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: +12V continustroom gele klem 30 batterij gezekerd

Voertuigen zonder iDrive
Voertuigen zonder OEM MOST geluidssysteem

Voertuigen met OEM MOST geluidssysteem:
LFB BMW 1 Series/3 Series/5 Series/X5/X6 Quadlock Multilead MOST Amp > Artikel: 42xbm012
Actieve systeemadapter BMW MOST>Cinch > Artikel: 13-1024-51

Ondersteunde PDC / waarschuwingsgeluiden

Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)

Geschikt voor de volgende voertuigen:

BMW 1 Reeks (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW 3 Reeks (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW 5 Reeks (E60/E61) 07/2003 - 07/2010*
BMW 6 Reeks (E63/E64) 09/2004 - 11/2010 11/2010
BMW 7 Reeks (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013*
BMW X6 (E71/E72) 05/2008 - 06/2014*

BMW Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015**

De volgende signalen zijn voorzien:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V omkeersignaal
roze: snelheidssignaal
Groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Benodigde stroom groter dan 250 mA:
1 relaisspoel weerstand 75 Ohm min.
2 relaisspoel weerstand 150 Ohm min.

Stuurwielafstandsbediening

PDC achter ondersteund
Ondersteunde waarschuwingstonen

*Voertuigen met OEM MOST geluidssysteem LFB BMW 1 Serie/3 Serie/5 Serie/X5/X6 40Pin Quadlock Amp MOST > Artikel: 42xbm012
*Optionele actieve systeemadapter BMW MOST>Cinch > Artikel: 13-1024-51
**OEM snelheidsmeter display niet ondersteund

Geschikt voor:
BMW 1-Serie 2004-2013 (E8-)
BMW 3-Serie 2005-2012 (E9-)
BMW 5-Serie 2004-2010 (E6-)
BMW 6-Serie 2003-2010 (E6-)
BMW 7-Serie 2001-2008 (E6-)
Mini Cooper 2006-2015
BMW Z4 2009-2016 (E8-)
BMW X1 2009-2015 (E8-)
BMW X6 2008-2014 (E7-)
