Beschikbare leads:
S.W.I. leadkabel China HU/Blaupunkt 2010> 3 Lead/Kenwood 2020> 3 Lead
S.W.I. leadkabel Multilead/Blaupunkt 2012>/Kenwood 2017> Jack / 3 lead
S.W.I. leadkabel Alpine Jack
S.W.I. leadkabel Blaupunkt >2010 Mini-ISO
S.W.I. leadkabel Clarion/JVC Jack
S.W.I. leadkabel JVC/Kenwood 1 lead
S.W.I. leadkabel Blaupunkt 2010> Jack/Pioneer/Sony/Kenwood 2017> Jack
S.W.I. 42a/CX401 Kabel > Pioneer AVH/DMH/SPH 2022> Jack
S.W.I. leadkabel XZent/Zenec/Digital Dynamic 1 lead
Informatie:

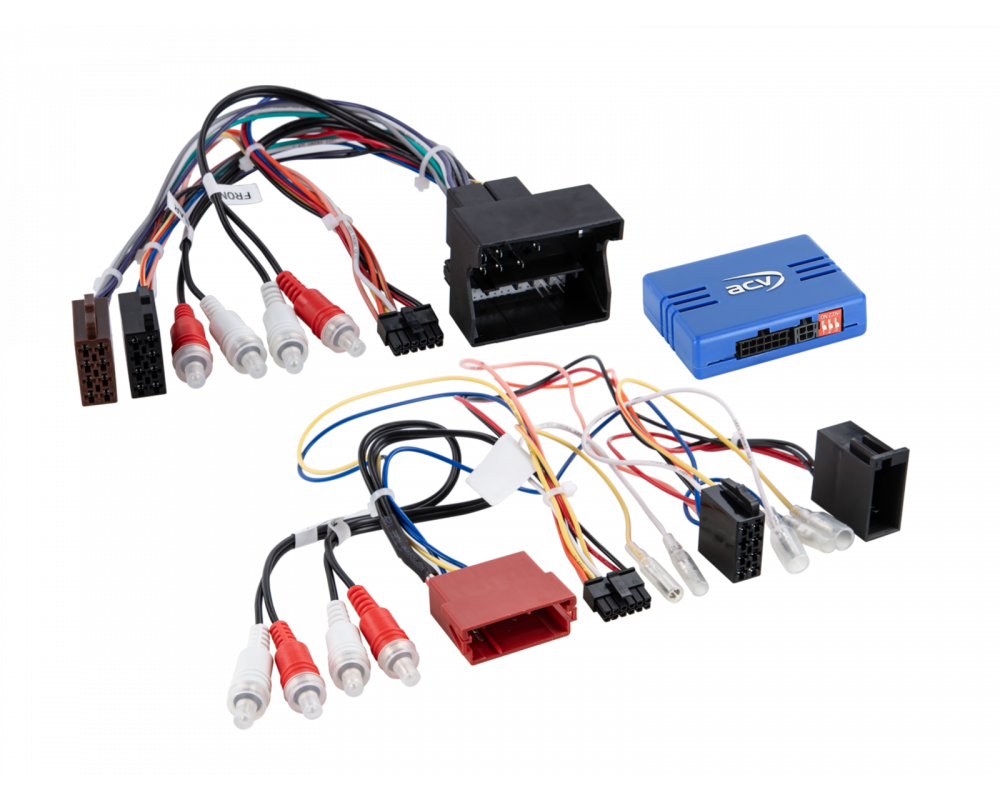

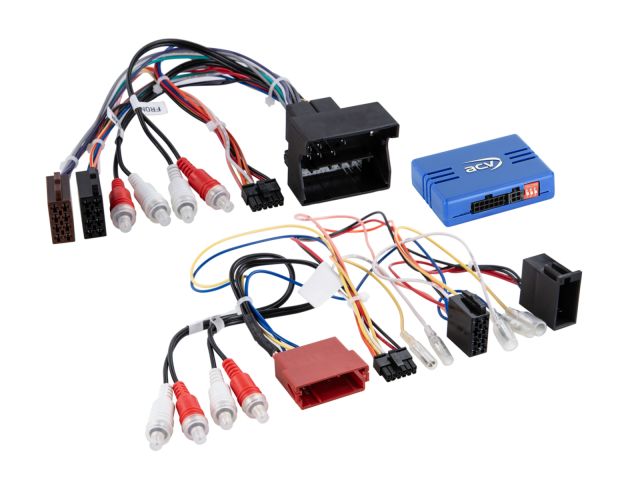

Adapter voor stuurwielafstandsbediening Audi / Seat
Behoud de originele functies van de stuurwielafstandsbediening wanneer u de fabrieksradio vervangt door een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en de reeks functies en software van het achteraf te installeren apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.
Vergelijk de afgebeelde adapterstekkers met die in uw voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.
Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.
Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.
Opmerking:
CAN-bus
Aansluiting: ISO / Mini ISO Audi > Item: 42cx23-rca
Aansluiting: 40 Pin Quadlock Audi stekker > Item: 42cx25-rca
Aansluiting: OEM geluidssysteem 2 kanaals / 4 kanaals > Cinch(m) voor/achter
blauw: +12V Amp Versterker Afstandsbediening
Controleer dipschakelaar positie voor aftermarket apparaat
Voertuigen met Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN OEM-apparaat met 2 draaiknoppen
Voertuigen met Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM-apparaat
Voertuigen met BNS 5.0 monochrome OEM-navigatie
Voertuigen met RNS-E 16:9 OEM-navigatie
Retrofit-apparaten met een uitgangsvermogen van de voorversterker van meer dan 3V
Retrofit-apparaten met een uitgangsvermogen van de voorversterker lager dan 3V:
LFB Audi voertuigen/zitplaats Exeo 40Pin Quadlock Amp >Pro > Artikel: 42a-1321-006
LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp >Pro > Artikel: 42a-1321-008
Voertuigen Audi TT 08/2010 - 04/2014 met niet-functionerend OEM geluidssysteem:
Codering geluidssysteem van CAN-bus activering naar activering op afstand vereist indien mogelijk
Voertuigen met uitschakelgeluid versterker voor testen aanvullend:
ontstoringsfilter LF massa-ontkoppeling Cinch > Artikel: 30.5000-01
Diagnose-LED:
blauw knipperend > CAN-bus zoeken
constant blauw > CAN-bus actief
rood > +12V ontstekingsstroom actief
Geschikt voor de volgende voertuigen:
Audi A1 (8X) 07/2010 - 04/2018*
Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 B6 (8E) 11/2000 - 10/2005
Audi A4 B7 (8E) 11/2004 - 02/2009 Audi A6 (C5/B4) 05/2001 - 03/2006 Audi Q3 (8U) 10/2011 - 11/2014* Audi Q3 (8U) 02/2015 - 06/2018 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi Q3 (8U) 10/2011 - 11/2014*
Audi Q3 (8U) 02/2015 - 06/2018*
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (8J) 09/2006 - 04/2010
Audi TT (8J) 08/2010 - 04/2014
Seat Exeo (3R) 03/2009 - 05/2013
De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.
roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal
Stuurwielafstandsbediening
OEM-geluidssysteem 2 kanaals / 4 kanaals
*Voertuigen met Chorus OEM-apparaat met monochroom display
De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.
roze: Snelheidssignaal indien bezet
Stuurwielafstandsbediening
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3.5mm jack aansluiting > Item: 42arc101
Blaupunkt 2010> 3.5mm jack aansluiting > Item: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Item: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Item: 42arc000
Clarion 3,5mm jack aansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5mm jack aansluiting > Artikel: 42arc104
JVC enkele kabel aansluiting > Artikel: 42arc105
Kenwood enkele kabel aansluiting > Item: 42arc105
Kenwood 2017> 3.5mm jack aansluiting > Item: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting > Item: 42arc000
Pioneer 3.5mm jack aansluiting > Item: 42arc107
Pioneer AVH/DMH/SPH 3,5mm jack aansluiting > Item: 42arc1072
Snooper Key1 / Key2 aansluiting > Item: 42arc000
Sony 3,5mm jack aansluiting > Item: 42arc107
XZent enkele kabel aansluiting > Item: 42arc108
Zenec enkele kabel aansluiting > Item: 42arc108
Algemene installatie-instructies:
Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingen van het OEM-apparaat
2: Demonteer het OEM-apparaat terwijl de stroom is uitgeschakeld
3: Controleer alle interfaceverbindingen op juistheid en continuïteit terwijl de stroom is uitgeschakeld.
Aansluiting en aansluitvolgorde:
1: Maak de instellingen en hardwareconfiguratie van de interface spanningsloos
2: Controleer de configuratie van de radioverbindingskabel
3: Controleer alle interface-aansluitingen op juistheid en continuïteit zonder spanning.
Aansluiting en aansluitvolgorde:
1: Maak de instellingen en hardwareconfiguratie van de interface spanningsloos
2: Controleer de configuratie van de radioaansluitkabel
3: Sluit de radioaansluitkabel aan volgens de gebruiksaanwijzing van het achteraf aan te sluiten apparaat
4: Sluit alle andere aansluitingen aan volgens de gebruiksaanwijzing van het achteraf aan te sluiten apparaat
5: Sluit de complete installatie aan op het voertuig met onder spanning staande aansluiting als laatste: Verbind de totale installatie met het voertuig met de liveverbinding als laatste
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in de BDA
7: Configuratie van het achteraf aan te sluiten apparaat volgens de bedieningshandleiding van het achteraf aan te sluiten apparaat Stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en andere
8: Functietest stuurwielafstandsbediening en voertuig
Wijzigingen aan de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Wijzigingen spanningsloos maken
2: Verbinding na wijziging zie hierboven 5 tot 8
Als de interface of het voertuig niet goed werkt:
1: Reset naar het OEM-apparaat
2: Bedien het OEM-apparaat
3: Stel CAN-busrust in
4: Controleer de hardwareconfiguratie van de interface
5: Verbinding na CAN-busrust zie hierboven 5 tot 8
Aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengstukken van losse kabels die in de informatietekst of in de bedieningshandleiding worden genoemd, zijn alleen bedoeld als richtlijn en informatie voor geschoold vakpersoneel.
Andere aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen alleen door geschoold vakpersoneel worden uitgevoerd
2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed
3: Aansluitingen en wijzigingen moeten vóór aansluiting op werking en juistheid worden gecontroleerd door te meten en te vergelijken aan de hand van het kabeltoewijzingsschema van het voertuig
4: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op werking
5: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op schade aan het voertuig, het ombouwapparaat of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie ongeldig maken.
Geschikt voor:Universeel
Audi A1 2010-2018
Audi A2 1999-2005
Audi A3 2000-2013
Audi A4 2000-2009
Audi A6 2001-2006
Audi Q3 2011-2018
Audi R8 2007-2015
Audi TT 1998-2014
Seat Exeo 2009-2013
