S.W.I. Fiat/Opel/Suzuki diverse modellen 20Pin Suzuki

Beschikbare leads:
S.W.I. leadkabel China HU/Blaupunkt 2010> 3 Lead/Kenwood 2020> 3 Lead
S.W.I. leadkabel Multilead/Blaupunkt 2012>/Kenwood 2017> Jack / 3 lead
S.W.I. leadkabel Alpine Jack
S.W.I. leadkabel Blaupunkt >2010 Mini-ISO
S.W.I. leadkabel Clarion/JVC Jack
S.W.I. leadkabel JVC/Kenwood 1 lead
S.W.I. leadkabel Blaupunkt 2010> Jack/Pioneer/Sony/Kenwood 2017> Jack
S.W.I. 42a/CX401 Kabel > Pioneer AVH/DMH/SPH 2022> Jack
S.W.I. leadkabel XZent/Zenec/Digital Dynamic 1 lead

Informatie:

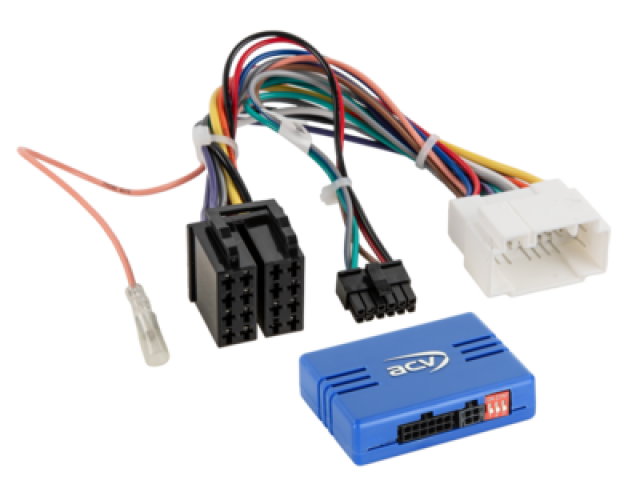

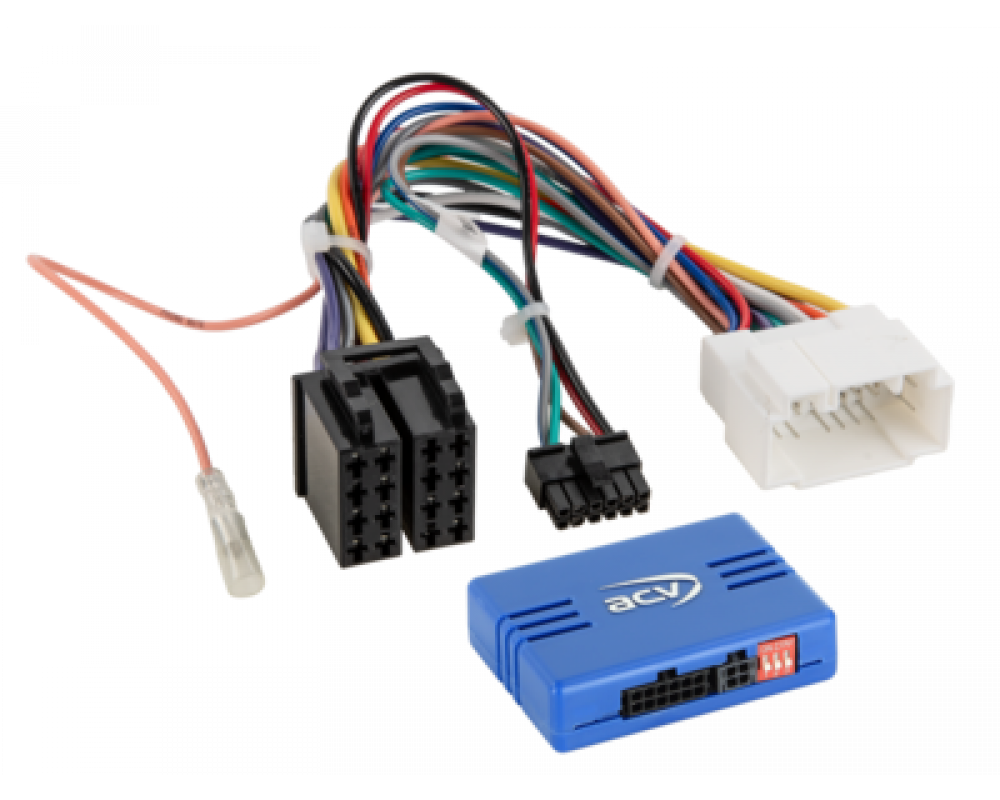

Adapter voor stuurwielafstandsbediening Fiat / Opel / Suzuki
Behoud de originele functies van de stuurwielafstandsbediening wanneer u de fabrieksradio vervangt door een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en de reeks functies en software van het achteraf te installeren apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.

Vergelijk de afgebeelde adapterstekkers met die in uw voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.

Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.

Opmerking:
analoog
Aansluiting: 20 pins Suzuki connector
Voertuigen met Siemens / VDO PACR 01/PACR 02/PACR 06/SUKNR301 OEM apparaat
Voertuigen met Panasonic OEM navigatie
Voertuigen zonder Siemens / VDO PACR 05/PACR 07/PACR 08 OEM apparaat

Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Diagnose-LED:
blauw constant > Interface actief +12V voeding Ontstekingsstroom aanwezig
rood > Functie stuurwielafstandsbediening herkend

Geschikt voor de volgende voertuigen:
Fiat Sedici (FY) 06/2006 - 08/2009
Fiat Sedici (FY) 08/2009 - 10/2014

Opel Agila B (H-B) 04/2008 - 12/2014

Suzuki Dzire 2008 – 2010
Suzuki Grand Vitara (JT) 10/2005 - 09/2008
Suzuki Grand Vitara (JT) 09/2008 - 12/2012
Suzuki Kizashi (FR) 10/2010 - 08/2015
Suzuki Ritz 2009 - 12/2014 2011
Suzuki Splash (EX) 04/2008 - 05/2012
Suzuki Swift (MZ/EZ) 05/2005 - 08/2010
Suzuki Swift (MZ/EZ) 01/2008 - 09/2010
Suzuki SX4 (EY/GY) 06/2006 - 01/2010
Suzuki SX4 (EY/GY) 09/2009 - 12/2014

De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

roze: Snelheidssignaal indien bezet

Stuurwielafstandsbediening
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3.5mm jack aansluiting > Item: 42arc101
Blaupunkt 2010> 3.5mm jack aansluiting > Item: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Item: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Item: 42arc000
Clarion 3,5mm jack aansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5mm jack aansluiting > Artikel: 42arc104
JVC enkele kabel aansluiting > Artikel: 42arc105
Kenwood enkele kabel aansluiting > Item: 42arc105
Kenwood 2017> 3.5mm jack aansluiting > Item: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting > Item: 42arc000
Pioneer 3.5mm jack aansluiting > Item: 42arc107
Pioneer AVH/DMH/SPH 3,5mm jack aansluiting > Item: 42arc1072
Snooper Key1 / Key2 aansluiting > Item: 42arc000
Sony 3,5mm jack aansluiting > Item: 42arc107
XZent enkele kabel aansluiting > Item: 42arc108
Zenec enkele kabel aansluiting > Item: 42arc108

Algemene installatie-instructies:
Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingen van het OEM-apparaat
2: Demonteer het OEM-apparaat terwijl de stroom is uitgeschakeld
3: Controleer alle interfaceverbindingen op juistheid en continuïteit terwijl de stroom is uitgeschakeld.

Aansluiting en aansluitvolgorde:
1: Maak de instellingen en hardwareconfiguratie van de interface spanningsloos
2: Controleer de configuratie van de radioverbindingskabel
3: Controleer alle interface-aansluitingen op juistheid en continuïteit zonder spanning.

Aansluiting en aansluitvolgorde:
1: Maak de instellingen en hardwareconfiguratie van de interface spanningsloos
2: Controleer de configuratie van de radioaansluitkabel
3: Sluit de radioaansluitkabel aan volgens de gebruiksaanwijzing van het achteraf aan te sluiten apparaat
4: Sluit alle andere aansluitingen aan volgens de gebruiksaanwijzing van het achteraf aan te sluiten apparaat
5: Sluit de complete installatie aan op het voertuig met onder spanning staande aansluiting als laatste: Verbind de totale installatie met het voertuig met de liveverbinding als laatste
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in de BDA
7: Configuratie van het achteraf aan te sluiten apparaat volgens de bedieningshandleiding van het achteraf aan te sluiten apparaat Stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en andere
8: Functietest stuurwielafstandsbediening en voertuig

Wijzigingen aan de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Wijzigingen spanningsloos maken
2: Verbinding na wijziging zie hierboven 5 tot 8

Als de interface of het voertuig niet goed werkt:
1: Reset naar het OEM-apparaat
2: Bedien het OEM-apparaat
3: Stel CAN-busrust in
4: Controleer de hardwareconfiguratie van de interface
5: Verbinding na CAN-busrust zie hierboven 5 tot 8

Aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengstukken van losse kabels die in de informatietekst of in de bedieningshandleiding worden genoemd, zijn alleen bedoeld als richtlijn en informatie voor geschoold vakpersoneel.

Andere aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen alleen door geschoold vakpersoneel worden uitgevoerd
2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed
3: Aansluitingen en wijzigingen moeten vóór aansluiting op werking en juistheid worden gecontroleerd door te meten en te vergelijken aan de hand van het kabeltoewijzingsschema van het voertuig
4: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op werking
5: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op schade aan het voertuig, het ombouwapparaat of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie ongeldig maken.

Geschikt voor:
Fiat Sedici 2006-2014
Opel Agila 2008-2014
Suzuki Grand Vitara 2005-2012
Suzuki Kizashi 2010-2015
Suzuki Splash 2008-2012
Suzuki Swift 2005-2010
Suzuki SX4 2006-2014
