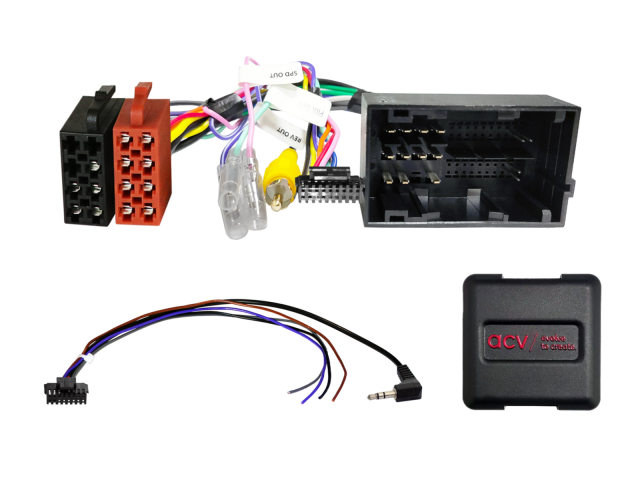

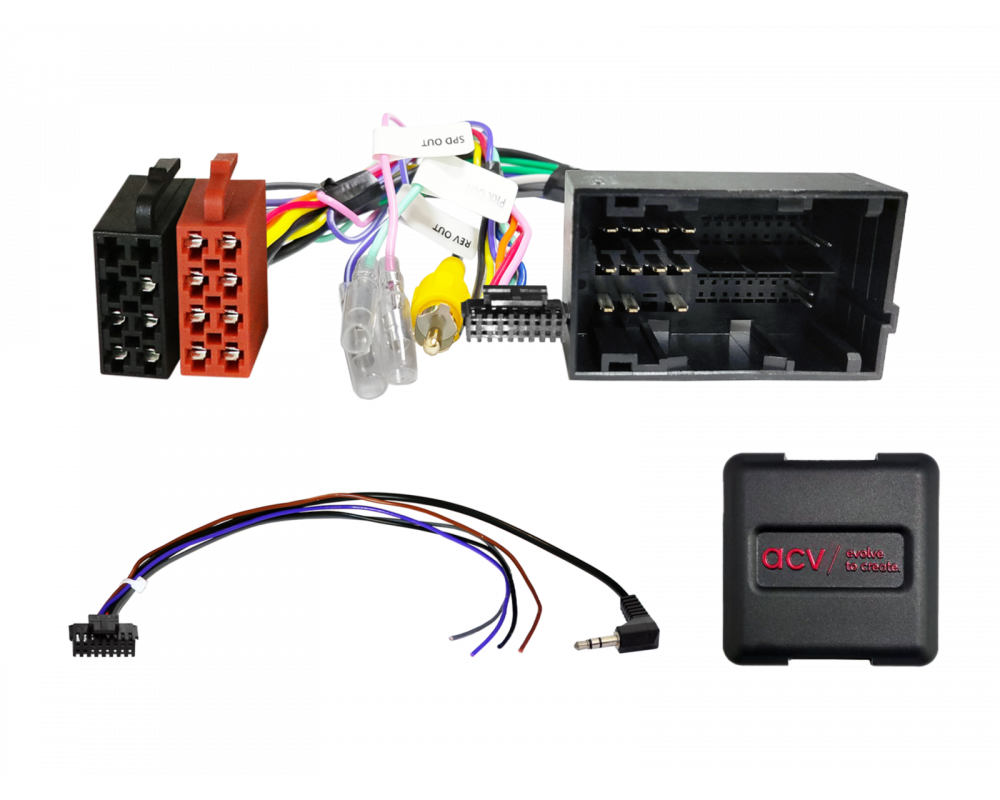

S.W.I. Alfa/Citroen/Fiat/Opel/Peugeot 52Pin Multilead (42sar005/42sfa011)

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 52-polige Fiat-stekker
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM achteruitrijcamera > Cinch(m) gele achteruitrijcamera-ingang

Voertuigen zonder Blue&Me

Voertuigen met OEM-toestel met aanraakscherm Datum/tijd-instelling niet ondersteund
Voertuiginstellingen niet ondersteund

Voertuigen met OEM achteruitrijcamera Toewijzing OEM-connector:

rood: Pin 31 Video+
wit: Pin 32 Video -
zwart: Pin 33 Afscherming

Dipschakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Alfa Romeo
Alfa Romeo 4C (960) 01/2014 - 08/2018**
Alfa Romeo Giuletta (940) 10/2013 - 04/2016
Alfa Romeo Giuletta (940) 04/2016 - 12/2021**
Alfa Romeo MiTo (955) 12/2013 - 08/2016
Alfa Romeo MiTo (955) 08/2016 - 08/2018.

Citroën
Citroën Jumper (250) 05/2014 - 10/2022****
Citroën Jumper (250) 10/2022 - 06/2024****
Citroën e-Jumper (259 10/2021 - 06/2024****
Citroën Relay (250) 2006- 2024****

Dodge
Dodge RAM Promaster 2014 - 2021*

Fiat
Fiat 500L (ZAF 199) 10/2012 - 07/2017***
Fiat 500L (ZAF 199) 07/2017 - 03/2022***
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZFA 250) 05/2014 - 11/2021****

Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024****
Opel Movano Electrik Cargo C (Y) 10/2021 - 01/2024****

Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019****
Peugeot Boxer (Y) 08/2018 - 06/2024****
Peugeot e-Boxer (Y) 10/2021 - 06/2024****

De volgende signalen zijn voorzien:

De volgende signalen worden gegeven:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V omkeersignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereisten groter dan 250 mA:
1 Relais Spoelweerstand 75 Ohm min.
2 Relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Voertuigen met 5" OEM-monitor
*Voertuigen met OEM-navigatie
*Rijhulpsysteem Dodehoekindicator in buitenspiegels niet ondersteund
**Voertuigen met Continental OEM Touchscreen apparaat
***Voertuigen met VDO OEM apparaat
****Voertuigen met radiovoorbereiding

Geschikt voor:
Universeel
Alfa Romeo 4C 2013-2020
Alfa Romeo Giulietta 2010-2020
Alfa Romeo MiTo 2008-2020
Citroen Jumper 2014-2024
Fiat 500 2012-2022
Fiat Doblo 2015-2022
Fiat Ducato 2014-2021
Opel Movano 2021-2024
Peugeot Boxer 2014-2024
