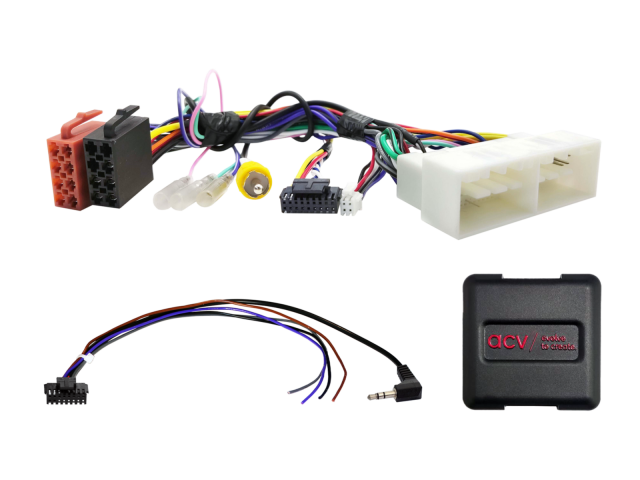

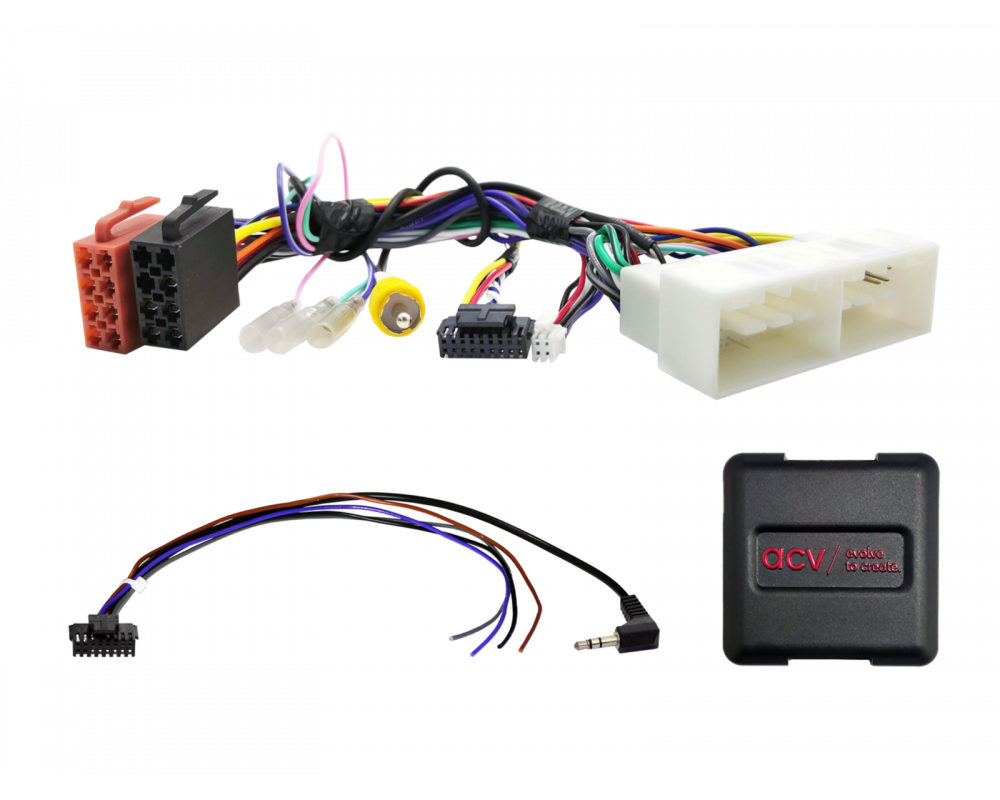

S.W.I. Hyundai/Kia 35Pin/38Pin Multilead Kamera/CAN Bus (42shy017)

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 35 pin / 38 pin Hyundai connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM achteruitrijcamera > Cinch(m) geel

Voertuigen met CAN-bus (zie artikel afbeelding 4)

Voertuigen zonder CAN-bus analoog:
LFB Hyundai/Kia 35Pin/38Pin Multilead camera/analoog > Artikel: 42xki012

Voertuigen met andere pintoewijzingen en voertuigen met OEM-navigatie:

Controleer de pintoewijzing om storingen of defecten aan het voertuig of aftermarket-apparaat te voorkomen voordat u het aansluit.

Voedingsspanning camera +6V: Controleer
voor correcte toewijzing met OEM-apparaat door te meten voor installatie.

Cameravideosignaal: controleer
Video (+/-) op correcte toewijzing met OEM-apparaat vóór installatie.

Voertuiginstellingen niet ondersteund

Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Hyundai
Hyundai i30 (PED) 12/2016 - 08/2018
Hyundai i30 (PED) 09/2018 - 12/2020
Hyundai i30 (PED) 10/2020 - 06/2024
Hyundai Tucson (TL) 07/2018 - 12/2020

Kia
Kia Cee'd (JD) 06/2018 - 09/2021
Kia ProCeed (JD) 06/2018 - 09/2021
Kia Rio (YB) 02/2017 - 02/2020
Kia Rio (YB) 08/2020 - 04/2023
Kia Sorento (UM) 10/2017 - 08/2020
Kia Soul (PS) 11/2016 - 03/2019
Kia Sportage (QL) 01/2016 - 06/2018*
Kia Sportage (QL) 07/2018 - 01/2022*.

De volgende signalen worden gegeven:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn in functies.

Stuurwielafstandsbediening

*Bediening op de middenconsole wordt niet ondersteund

Geschikt voor:
Hyundai ix35 2017-2020
Hyundai i30 2017-2020
Hyundai Tucson 2017-2020
Hyundai Sonata 2017-2020
Kia Cee'd 2018-2021
Kia proceed 2018-2021
Kia Rio 2017-2023
Kia Sorento 2017-2020
Kia Soul 2016-2019
Kia Sportage 2018-2022
