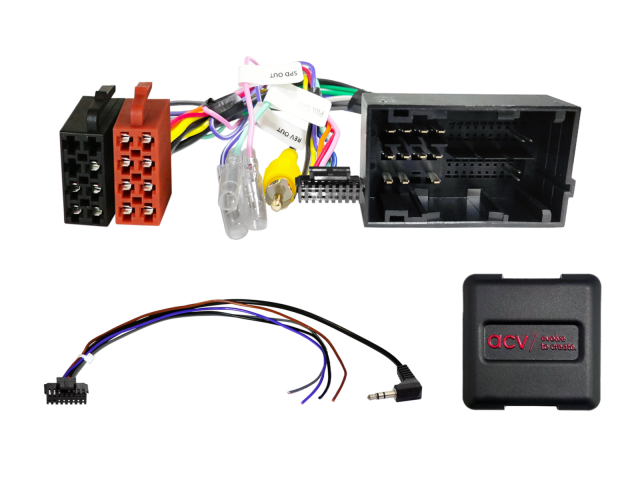

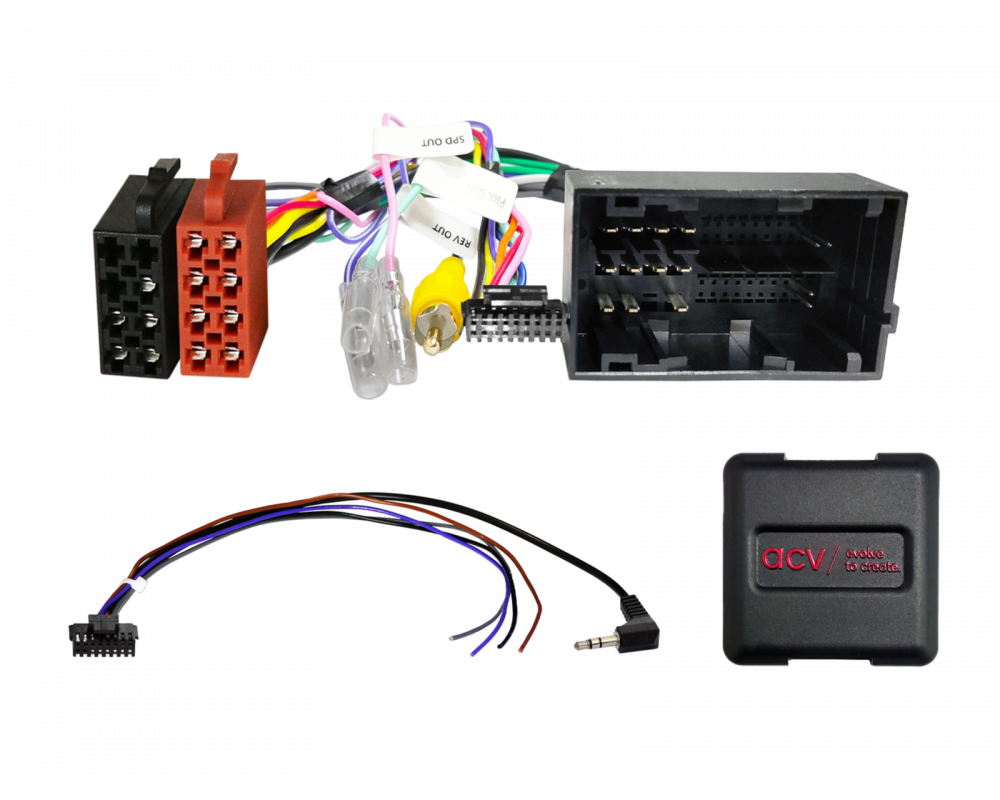

S.W.I. Fiat Ducato 2014-2021 52Pin Multilead (42sfa015)

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 52-polige Fiat-connector
Aansluiting: OEM-stuurafstandsbediening > 3,5mm-stekker / losse kabel

Voertuigen met OEM-apparaat

Voertuigen zonder Continental VP1 / VP2 / Daiichi OEM apparaat

Voertuigen met Continental VP1 / VP2 OEM apparaat:
LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52Pin > Artikel: 42xfa019

Dipschakelaar instellingen voor de aftermarket fabrikant van het apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Fiat
Fiat Ducato (ZAF 250) 05/2014 - 11/2021

De volgende signalen zijn voorzien:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V omkeersignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 Relais Spoelweerstand 75 Ohm min.
2 Relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

Geschikt voor:
Universeel
Fiat Ducato 2014-2021
