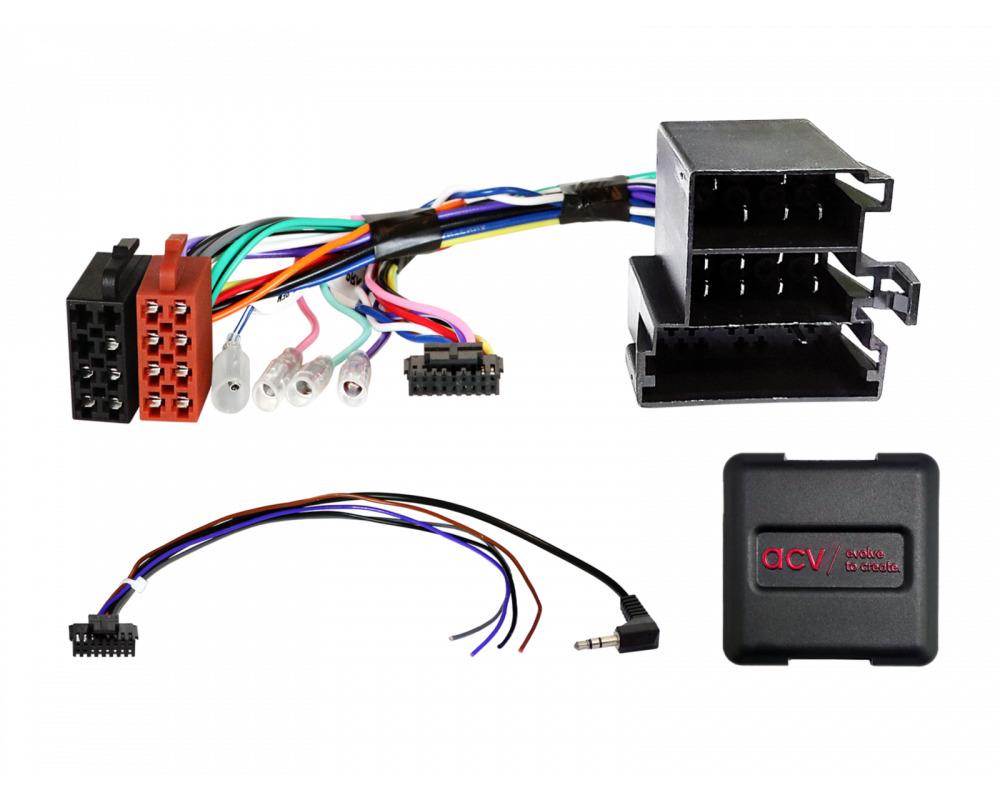

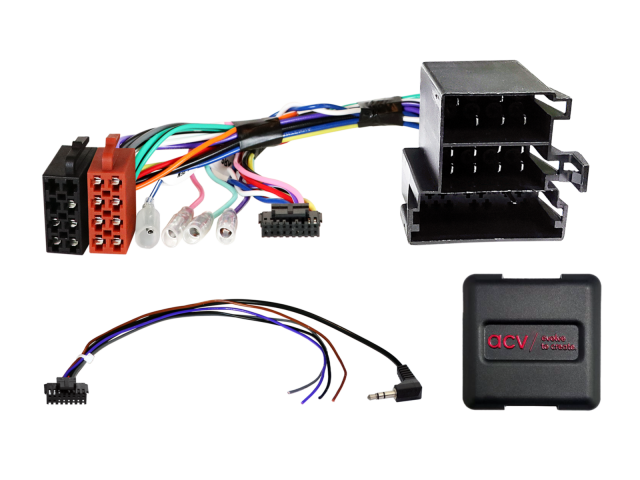

S.W.I. Alfa MiTo / Giulietta / 4C ISO/Mini ISO Multilead (42sar006)

Informatie:
Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: ISO / Mini ISO
Aansluiting: OEM stuurwielafstandsbediening > 3,5 mm aansluiting / losse kabel

Datum/tijd-instelling niet ondersteund
Voertuiginstellingen niet ondersteund

Dipschakelaarinstellingen voor de fabrikant van het aftermarket apparaat (zie BDA)

Geschikt voor het volgende voertuig:

Alfa 4C (960) 01/2014 - 08/2018
Alfa Romeo Giuletta (940) 10/2013 - 04/2016
Alfa Romeo Giuletta (940) 04/2016 - 12/2021
Alfa Romeo MiTo (955) 12/2013 - 08/2016*
Alfa Romeo MiTo (955) 08/2016 - 08/2018*.

De volgende signalen worden gegeven:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 Relais Spoelweerstand 75 Ohm min.
2 Relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Voertuigen met OEM-apparaat Continental Touchscreen

Geschikt voor:
Universeel
Alfa Romeo 4C 2013-2018
Alfa romeo Giulietta 2013-2021
Alfa Romeo MiTo 2013-2018
