2-DIN kit Citroën C1 / Peugeot 108 / Toyota Aygo - Kleur : piano Zwart

Informatie:
Radiopaneel 2-DIN met radioaansluitset stuurwielafstandsbediening Citroen / Peugeot / Toyota Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die visueel zijn aangepast aan de middenconsole.

Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.
Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces meegeleverd die nodig zijn om het retrofitapparaat te bedienen en de voertuigfuncties te herstellen.

Neem de installatieaanbevelingen voor de individuele componenten in acht.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere bestuurdersassistentiesystemen.
Controleer voor de installatie het OEM-apparaat en het voertuigmenu op verschillende instellingen.
Afhankelijk van de voertuiguitrusting en de reeks functies en software van het retrofit-apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.
Vergelijk de afgebeelde adapterstekkers met die in je voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.
Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.

Opmerking:
Analoog
Aansluiting: 10 pin / 6 pin / 20 pin Toyota connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM antenne GT13(f) > DIN(m)
Aansluiting: OEM AUX > Cinch(m) rood/zwart

2-DIN apparaten met een maximale inbouwdiepte van 70mm/80mm inclusief connector aan de onderkant

L-apparaten met 1-DIN behuizing boven met een maximale inbouwdiepte van 100mm/150mm inclusief stekker

Om storingen of defecten in het voertuig of het retrofit-apparaat te voorkomen, controleert u de pintoewijzing door te meten voordat u het apparaat aansluit.

AUX > controleer de juiste toewijzing voor installatie
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)

Geschikt voor de volgende voertuigen:
Citroën C1 (P) 07/2014 - 09/2021
Peugeot 108 (P) 07/2014 - 03/2021
Toyota Aygo (AB1) 07/2014 - 06/2018
Toyota Aygo (AB1) 06/2018 - 03/2022
Kleur: Pianolak zwart
Inbouwuitsparing radiodisplay: 172mm x 97mm

De volgende signalen zijn voorzien:
Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn in functies.
Stuurwielafstandsbediening

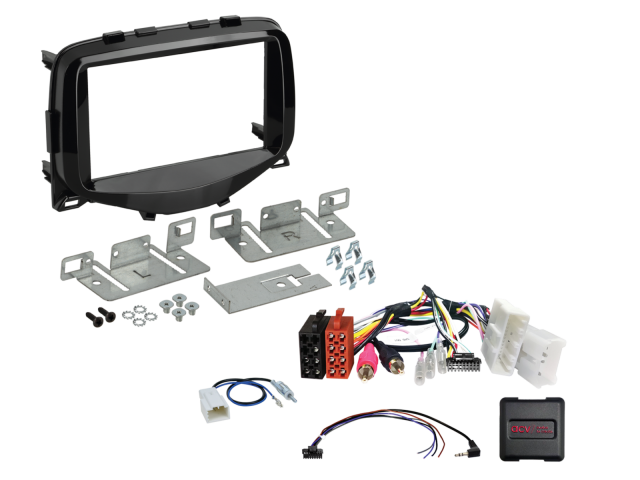

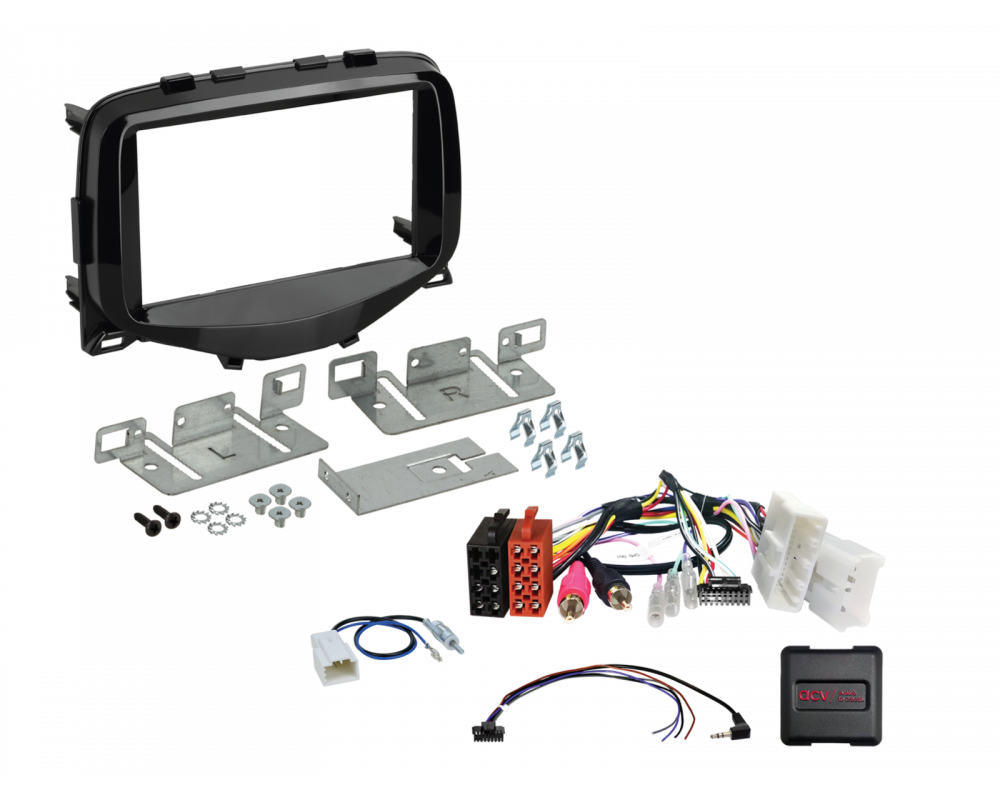

Leveringsomvang:
2-DIN-radiokader Citroën C1/Peugeot 108/Toyota Aygo(AB1) > Artikel: 381040-15
LFB Citroën/Peugeot/Toyota 10Pin/28Pin Multilead USB los > Onderdeel: 42xty006
Antenne adapter GT13(f)>DIN(m) Toyota/Lexus/Subaru los > Onderdeel: 1513-01

Algemene installatie-instructies:
Controleren:
1: Controleer alle bedieningsfuncties en voertuiginstellingsfuncties van het OEM-apparaat.
2: Schakel het OEM-apparaat spanningsloos en verwijder het.
3: Schakel de spanning uit en controleer alle interfaceverbindingen op juistheid en continuïteit.

Aansluiting en aansluitvolgorde:
1: Schakel de instellingen en hardwareconfiguratie van de interface uit.
2: Controleer de configuratie van de radioaansluitkabel.
3: Sluit de radioaansluitkabel aan volgens de handleiding van het achteraf aan te sluiten apparaat.
4: Sluit alle andere aansluitingen aan volgens de handleiding van het uitbreidingsapparaat.
5: Sluit de complete installatie met de onder spanning staande aansluitkabel aan op het voertuig.
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in de BDA.
7: Configuratie van het retrofit-apparaat volgens de bedieningsinstructies voor het retrofit-apparaat stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en anderen
8: Functietest stuurwielafstandsbediening en voertuig

Wijzigingen aan de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Wijzigingen spanningsloos maken
2: Aansluiting na wijziging zie hierboven 5 tot 8
Als de interface of het voertuig niet goed werkt:
1: Reset naar het OEM-apparaat
2: OEM-apparaat bedienen
3: CAN-busstatus herstellen
4: Controleer de hardwareconfiguratie van de interface
5: Verbinding na CAN-busrust zie hierboven 5 tot 8

Aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengstukken van losse kabels die in de informatietekst of in de bedieningshandleiding worden genoemd, zijn alleen bedoeld als richtlijn en informatie voor geschoold vakpersoneel.

Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen alleen worden uitgevoerd door opgeleid vakpersoneel
2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op werking en juistheid door te meten en te kalibreren met behulp van het kabeltoewijzingsschema van het voertuig.
4: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op werking.
5: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd, zonder garantie op schade aan het voertuig, het retrofit-apparaat of de interface.
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie doen vervallen.

Geschikt voor:
Peugeot 108 2014-2021
Citroën C1 2014-2021
Toyota Aygo 2014-2022
