2-DIN kit Mercedes Sprinter (W906) / Volkswagen Crafter

Informatie:
Radiopaneel 2-DIN met radioaansluitset stuurwielafstandsbediening Mercedes / VW
acv premium kwaliteit

Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die optisch zijn aangepast aan de middenconsole.

Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces meegeleverd die nodig zijn om het retrofitapparaat te bedienen en de voertuigfuncties te herstellen.

Neem de installatieaanbevelingen voor de individuele componenten in acht.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere bestuurdersassistentiesystemen.

Controleer voor de installatie het OEM-apparaat en het voertuigmenu op verschillende instellingen.

Afhankelijk van de voertuiguitrusting en de reeks functies en software van het retrofit-apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.

Vergelijk de afgebeelde adapterstekkers met die in je voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.

Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.

Opmerking:
CAN-bus

Aansluiting: 40-polige Quadlock Mercedes-stekker
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM antenne Fakra(m)(2x) > DIN(m)
Voertuigen Mercedes met 2-DIN Audio 20 OEM apparaat
Voertuigen Mercedes met 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigatie
Voertuigen Mercedes zonder radiovoorbereiding
Voertuigen Mercedes zonder 1-DIN OEM apparaat
Voertuigen met Audio 50 APS Comand NTG2/ NTG2.5 OEM-navigatie:
Tijdinstelling niet ondersteund > Codeer voertuigen indien mogelijk naar Audio 20 OEM apparaat

VW voertuigen met RCD 3002 OEM apparaat
VW-voertuigen met RNS 4001 / RNS 5001 OEM-navigatie
VW voertuigen zonder continue stroomonderbreking
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018

VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Kleur: zwart

Montage-uitsparing voor radiodisplay: 172 mm x 98,5 mm

De volgende signalen zijn beschikbaar:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
Leveringsomvang:

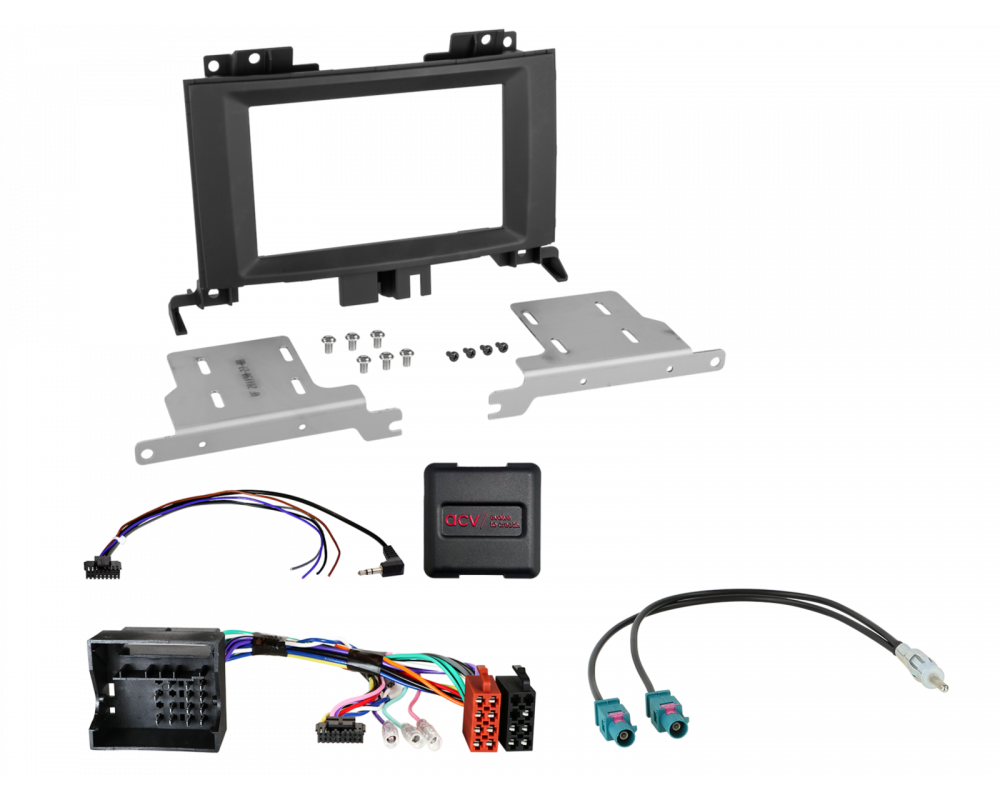

2-DIN radiopaneel Mercedes Sprinter(W906)/VW Crafter I > Artikel: 381190-27-3
LFB Mercedes voertuigen/Smart 40Pin Quadlock Multilead los > Onderdeel: 42xmc001-0
Adapter antenne Fakra(m)(2x)>DIN(m) los > Artikel: 1524-19-0

Optioneel:
Opbergvak voor 2-DIN radiobehuizingen schroefbevestiging > Artikel: 271000-10
Opbergvak INBAY® voor 2-DIN radiobehuizingen schroefbevestiging > Artikel: 241000-10-1
Algemene installatie-instructies:
Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingsfuncties van het OEM-apparaat.
2: Demonteer het OEM-apparaat zodat het spanningsloos is.
3: Maak alle interface-aansluitingen spanningsloos en controleer ze op juistheid en continuïteit.
Aansluiten en aansluitvolgorde:
1: Schakel de instellingen en hardwareconfiguratie van de interface spanningsloos.
2: Controleer de configuratie van de radioaansluitkabel
3: Sluit de radioaansluitkabel aan volgens de handleiding van het achteraf aan te sluiten apparaat.
4: Sluit alle andere aansluitingen aan volgens de handleiding van het uitbreidingsapparaat.
5: Sluit de complete installatie met de onder spanning staande aansluitkabel aan op het voertuig.
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in de BDA.
7: Configuratie van het retrofitapparaat volgens de bedieningsinstructies voor het retrofitapparaat stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en anderen
8: Functietest stuurwielafstandsbediening en voertuig

Wijzigingen aan de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Wijzigingen spanningsloos maken
2: Aansluiting na wijziging zie hierboven 5 tot 8
Als de interface of het voertuig niet goed werkt:
1: Reset naar het OEM-apparaat
2: OEM-apparaat bedienen
3: CAN-busstatus herstellen
4: Controleer de hardwareconfiguratie van de interface
5: Aansluiten na CAN-busrust zie hierboven 5 tot 8

Aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengingen van losse kabels die in de informatietekst of in de technische handleiding worden genoemd, zijn alleen bedoeld als richtlijn en informatie voor geschoold vakpersoneel.

Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen alleen worden uitgevoerd door opgeleid vakpersoneel
2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op werking en juistheid door te meten en te kalibreren met behulp van het kabeltoewijzingsschema van het voertuig.
4: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op werking.
5: Aansluitingen en wijzigingen worden op eigen verantwoordelijkheid uitgevoerd zonder Garantie op schade aan het voertuig, het retrofitapparaat of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie ongeldig maken.

Geschikt voor:
Volkswagen Crafter 2006-2016
Mercedes Benz Sprinter 2006-2018 (906)
