2-DIN Kit Seat Alhambra/VW Amarok/Beetle/Caddy/Sharan/T6

Informatie:
Radiopaneel 2-DIN met radioaansluitset stuurwielafstandsbediening Seat / VW
acv Pro kwaliteit
Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die optisch zijn aangepast aan de middenconsole.

Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces meegeleverd die nodig zijn om het retrofitapparaat te bedienen en de voertuigfuncties te herstellen.

Neem de installatieaanbevelingen voor de individuele componenten in acht.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.

Bijvoorbeeld Trailer Assist, E Call of andere bestuurdersassistentiesystemen.
Controleer voor de installatie het OEM-apparaat en het voertuigmenu op verschillende instellingen.

Afhankelijk van de voertuiguitrusting en de reeks functies en software van het retrofit-apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.
Vergelijk de afgebeelde adapterstekkers met die in je voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.

Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken. CAN-bus

Aansluiting: 52-polige VAG Quadlock-stekker
Aansluiting: Stuurwiel afstandsbediening > 3.5mm jack / losse kabel
Aansluiting: OEM antenne Fakra(m)(x2) +12V > DIN(m)

Radiopaneel met 2-ISO installatiekit
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)

Controleer de voedingsspanning van de OEM-antenne voor installatie met OEM-apparaat:
Voertuigen met +12V voedingsspanning OEM-antenne
Voertuigen met 8,5V voedingsspanning OEM antenne:
Antenneadapter Fakra(m)(dubbel)>DIN(m) 8,5V > Artikel: 1524-29
blauw: +12V antenne afstandsbediening
Voertuiginstellingen niet ondersteund
E-Call niet ondersteund

Voertuigen met E-Call:
E-Call onderhoud MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
Voertuigen met achteruitrijcamera:
Achteruitrijcamera adapter OEM VW diverse voertuigen MIB-PQ > Artikel: 771324-1037
Geschikt voor de volgende voertuigen:
Seat Alhambra II (7N) 06/2016 - 08/2019

VW Amarok (2H) 09/2016 - 07/2020*
VW Kever (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019**

Kleur: zwart
Inbouwuitsparing voor radiodisplay: 173 mm x 98,5 mm
De volgende signalen zijn beschikbaar:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening
*Voertuigen met OEM-apparaat inclusief CD-station
**Voertuigen zonder Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB vooraan
**Voertuigen met Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB vooraan > Artikel: 42a-1324-001

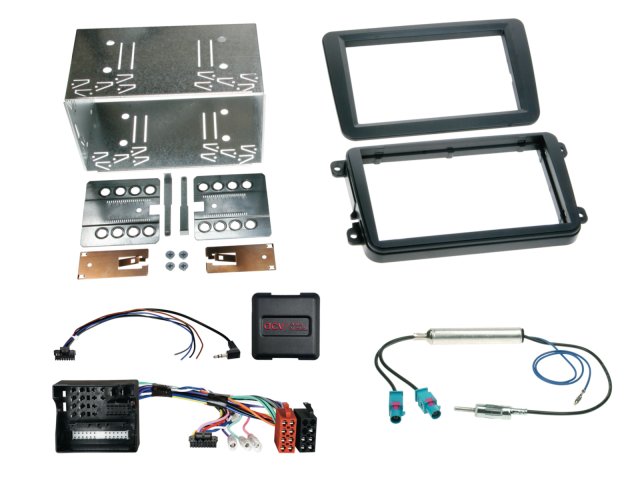

Omvang van de levering:
2-DIN-radiopaneel Seat/Skoda/VW diverse voertuigen zwart > Artikel: 381320-10-1
LFB Seat/Skoda/VW voertuigen 52Pin Quadlock Multilead los > Artikel: 42xvw015-0
Antenne adapter Fakra(m)(x2)>DIN(m) 12V Phantom los > Artikel: 1524-05-0
Optioneel:
Opbergvak voor 2-DIN panelen 2 delen > Artikel: 271000-06

Algemene installatie-instructies:
Controleren:
1: Controleer alle bedieningsfuncties en voertuiginstellingsfuncties van het OEM-apparaat.
2: Schakel het OEM-apparaat spanningsloos en verwijder het.
3: Schakel alle interface-aansluitingen spanningsloos en controleer ze op juistheid en continuïteit.

Aansluiten en aansluitvolgorde:
1: Schakel de instellingen en hardwareconfiguratie van de interface spanningsloos.
2: Controleer de configuratie van de radioaansluitkabel.
3: Sluit de radioaansluitkabel aan volgens de handleiding van het achteraf aan te sluiten apparaat.
4: Sluit alle andere aansluitingen aan volgens de handleiding van het uitbreidingsapparaat.
5: Sluit de complete installatie met de onder spanning staande aansluitkabel aan op het voertuig.
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in
7: Configuratie van het retrofit-apparaat volgens de bedieningsinstructies voor de retrofit-apparaat stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en anderen
8: Functietest stuurwielafstandsbediening en voertuig

Wijzigingen aan de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Wijzigingen spanningsloos maken
2: Aansluiting na wijziging zie hierboven 5 tot 8

Als de interface of het voertuig niet goed werkt:
1: Terugzetten naar OEM-apparaat
2: OEM-apparaat bedienen
3: CAN-busstatus herstellen
4: Controleer de hardwareconfiguratie van de interface
5: Aansluiten na CAN-busrust zie hierboven 5 tot 8

Aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengingen van losse kabels die in de informatietekst of in de technische handleiding worden genoemd, zijn alleen bedoeld als richtlijn en informatie voor geschoold vakpersoneel.

Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen alleen worden uitgevoerd door opgeleid vakpersoneel
2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op werking en juistheid door te meten en te kalibreren aan de hand van het kabeltoewijzingsschema van het voertuig.
4: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op werking.
5: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op schade aan het voertuig, het retrofit-apparaat of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie doen vervallen.

Geschikt voor:
Seat Alhambra 2016-2019
Volkswagen Amarok 2016-2020
Volkswagen Beetle 2016-2018
Volkswagen Caddy 2015-2020
Volkswagen Sharan 2015-2021
Volkswagen T6 2015-2019
