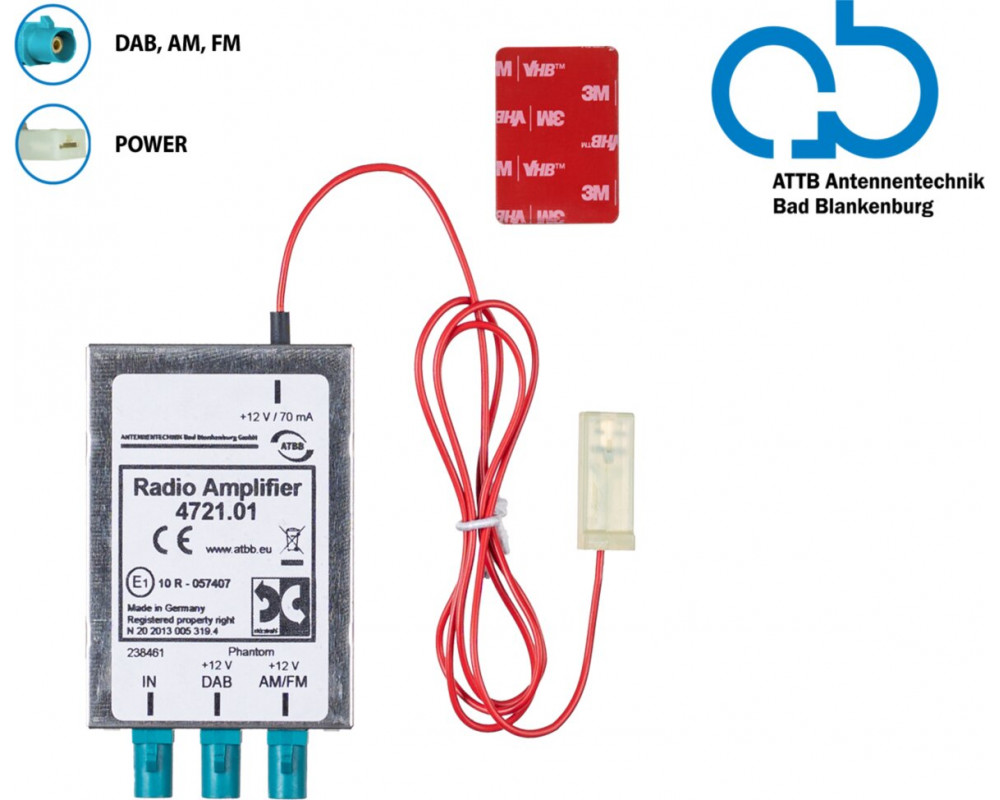

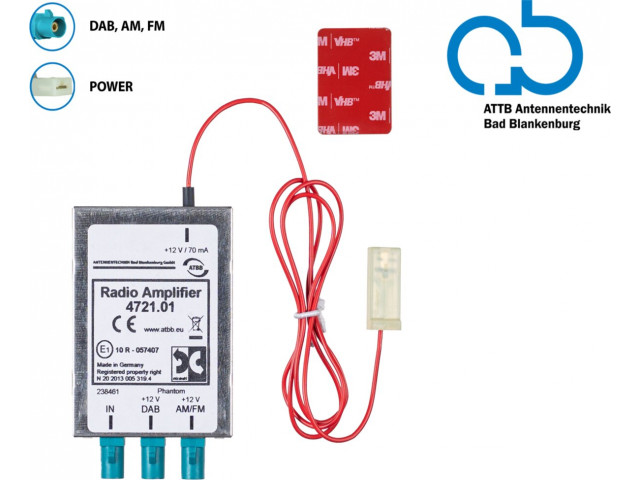

Bad Blankenburg Antennesplitter AM/FM DAB+ 3x Fakra Z(m) versterkt

Informatie:
ATTB “Made in Germany” 4721.01

Antennentechnik Bad Blankenburg staat al sinds 1919 met eigen onderzoek, ontwikkeling en productie voor radiografische netwerkoplossingen van de hoogste kwaliteit en betrouwbaarheid “Made in Germany”.

Betrouwbare en krachtige antennes met optimale signaalkwaliteit zijn onmisbaar voor communicatie, infotainment, navigatie en het netwerken en besturen van machines met behulp van communicatiestandaarden zoals 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ en TETRA.

Naast standaardoplossingen omvat het ATTB-assortiment ook speciale ontwikkelingen en toepassingen op maat, onder andere voor de auto-industrie.

Nauwe samenwerking op het gebied van onderzoek en ontwikkeling met toonaangevende organisaties en onderzoeksinstellingen heeft geresulteerd in meer dan 40 patenten en talrijke innovaties.

Het hele productieproces van het brede assortiment voertuigantennes en antenneaccessoires voor veel populaire voertuigen is gecertificeerd volgens de normen van de auto-industrie en de kwaliteit van de antennes wordt voortdurend gecontroleerd met behulp van onze eigen meetstations, van productontwikkeling tot lopende productie en eindinspectie.

Opmerking:

AM/FM-aansluiting: Fakra Z(m)
DAB/DAB+-aansluiting: Fakra Z(m)
Externe voedingsspanning: Platte stekker 6,3 mm

rood: +12V antenne afstandsbediening

Bij ontvangstproblemen:

Controleer antennekabel en antenneadapter op continuïteit
+12V-antenneafstandsbediening controleren

Voertuig controleren op fouten veroorzaakt door LED-verlichting achteraf
Controleer het voertuig op fouten die worden veroorzaakt door aftermarket spanningsomvormers / voedingseenheden USB-laadadadapter
Voertuig controleren op fouten veroorzaakt door digitale eindtrappen achteraf

Voor de volgende toepassingen:

DAB+ antennesplitter voor AM/FM DAB+ geschikte antennes
DAB+ ontvangst voor antennesystemen zonder passieve antenneversterker

Antenneversterker

Productkenmerken:
Splitter: Splitsing van het uitzendsignaal in AM/FM en DAB/DAB+
Antenneversterking: Verbetert de ontvangstkwaliteit van passieve omroepantennes
Versterking: AM/FM- en DAB/DAB+-signalen onafhankelijk van elkaar
Geschikt voor DRM: uitgebreide bandbreedte in het KW-frequentiebereik
Diensten: AM/FM / DAB / DAB+
Aansluitingen: Fakra Z(m)

Afmetingen:
L = 6,7 cm / B = 5,0 cm / H = 1,1 cm

Aansluiting:
AM/FM-ingang: Fakra Z(m)
DAB/DAB+ aansluiting: Fakra Z(m)
AM/FM-aansluiting: Fakra Z(m)
Externe voedingsspanning: Platte stekker 6,3 mm

Frequentiebereik:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB/DAB+: 174 MHz - 230 MHz

Versterking (dB):
AM: 10 dB
FM: 13 dB
DAB+: 15 dB

Stroomvoorziening:
AM/FM
DAB+: +12 V extern

Stroomverbruik:
AM/FM: 70mA max.
DAB+: 20mA max.

Geschikt voor:
AM
FM
DAB
