9" Kit Fiat 500(ZAF 312) 07/2015-08/2024 i-dapter/Antenne

Informatie:
9-inch radio-inbouwframe met aansluitset voor de radio en stuurwielbediening voor Fiat

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Installatiekits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke componenten.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen.

Controleer vóór de installatie het OEM-apparaat en het voertuigmenu op diverse instellingen.

Afhankelijk van de uitrusting van het voertuig, de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties ontbreken of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch passen.

Controleer ook of een van de genoemde originele fabrieksradio’s in uw voertuig was ingebouwd.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

Voertuigen met stuurwielbediening
Voertuigen met Speech-spraakkeuzeknop

CAN-bus

Aansluiting: 52-pins Fiat-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting OEM-antenne Fakra(f) > DIN(m)
Aansluiting: OEM-achteruitrijcamera > Cinch(m) geel
Aansluiting: USB A-verlengkabel > interface voor software-update

blauw: +12V antenne-afstandsbediening

Achteruitrijcamera-ingang activeren en configureren in het menu van het achteraf inbouwapparaat

Aansluiting i-adapter:
paars/wit: +12V achteruitrijsignaal
Cinch(m) oker: achteruitrijcamera-ingang achteraf inbouwapparaat

Weergave i-adapter-instellingen > Achteruitrijcamera-ingang achteraf gemonteerd apparaat

Camerabeeld of i-adapter-instellingen en weergave niet beschikbaar:
Sluit een extra aardingscontact aan op de buitenste geleider van de cinch-stekker bij de camera-aansluiting en de apparaataansluiting

Instellingen i-adapter:
Druk op de Track-knop op de stuurwielafstandsbediening (vooruit of achteruit) en houd deze ingedrukt

Afhankelijk van de OEM-uitrusting en software van het voertuig:
Niet alle voertuiginstellingen worden ondersteund
Niet alle voertuigfuncties worden ondersteund
Niet alle voertuiginformatie wordt weergegeven

Grootlichtassistent wordt niet ondersteund
Rijhulpsysteem wordt niet ondersteund
Start/stop-functie kan niet worden ingesteld

Voertuigen met OEM-achteruitrijcamera – aansluiting OEM-stekker:
rood: pin 31 video+
wit: pin 32 video -
zwart: pin 33 afscherming

Voertuigen met Uconnect 5" OEM-apparaat met grote draaiknoppen en toetsen

Voertuigen zonder Uconnect 7" VP2R OEM-apparaat met capacitief display*
Voertuigen zonder OEM-paneel Fiat OEM-artikelnummer: 735631261 zwart/chroom*
Voertuigen zonder OEM-frontpaneel xxx7": linksboven op de achterzijde van het frontpaneel*

Let bij tablet-apparaten op de inbouwuitsparing aan de achterzijde voor het koellichaam:
Tablet-apparaten met grote koellichamen zijn niet compatibel
Pioneer SPH-PF-apparaten zijn niet compatibel

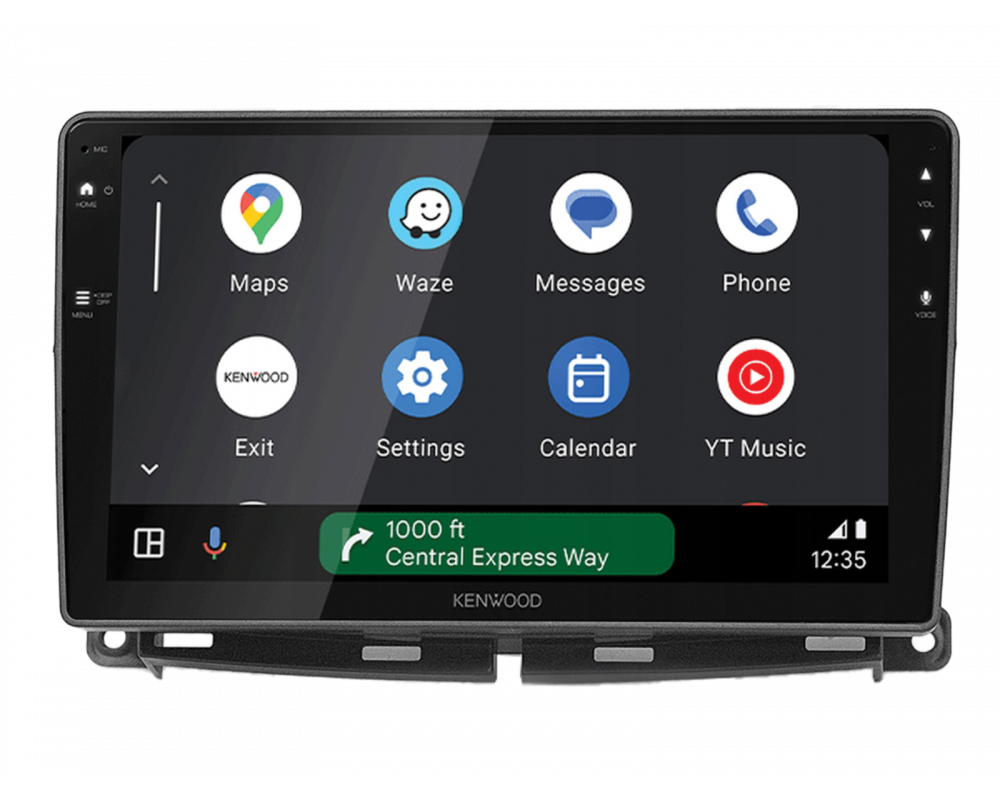

9" tablet-apparaten met trapeziumvormig scherm
9" modulaire apparaten met trapeziumvormig beeldscherm en Silverbox
9" L-Body-apparaten: controleer de specifieke inbouwsituatie in het voertuig

Montage van het apparaat met specifieke accessoires
Montage van het beeldscherm met specifieke accessoires

DIP-schakelaarinstellingen voor het OEM-apparaat (zie BDA)
DIP-schakelaarinstellingen voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)
Geschikt voor de volgende voertuigen:

Fiat 500 (ZAF 312) 07/2015 - 08/2024

Kleur: zwart

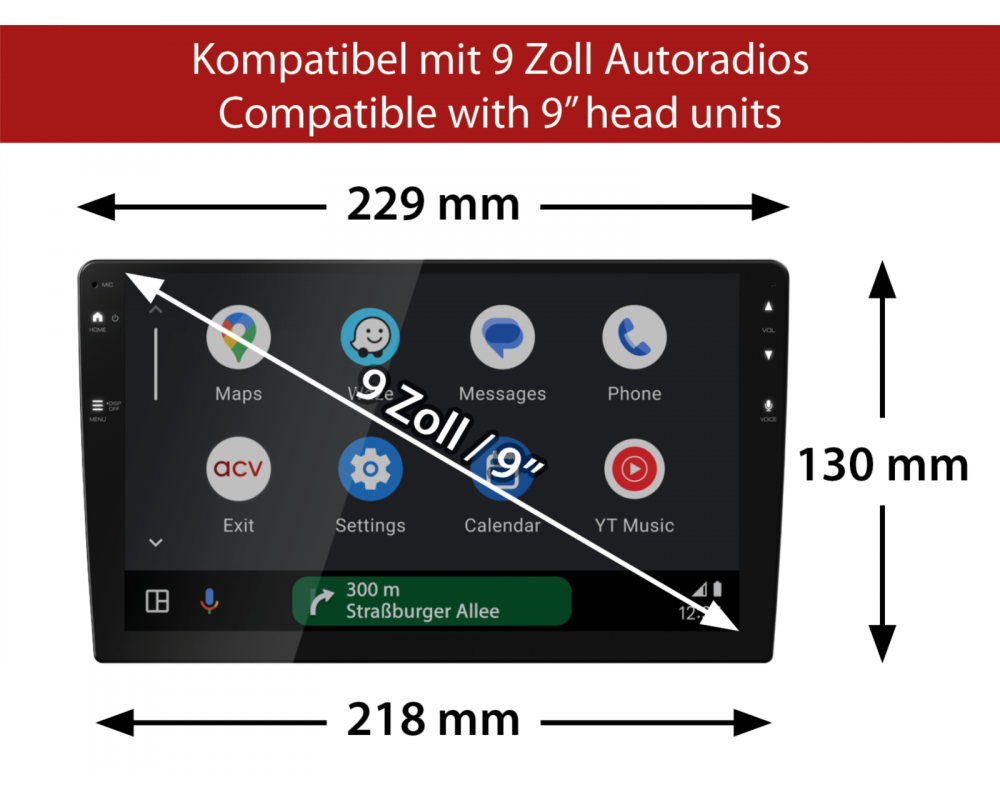

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA:
1 relais: spoelweerstand min. 75 Ohm
2 relais: spoelweerstand min. 150 Ohm

Stuurwielafstandsbediening

*Voertuigen met Uconnect 7“ OEM-navigatie > Fiat OEM-reserveonderdeel Uconnect 5” OEM-apparaat vereist

Fiat OEM-artikelnummer afhankelijk van de uitrusting
Fiat OEM-artikelnummer: 735672252 Kleur ivoor/zwart
Fiat OEM-artikelnummer: 735672253 Kleur zwart/black
Fiat OEM-artikelnummer: 735671573 Kleur zwart/chroom

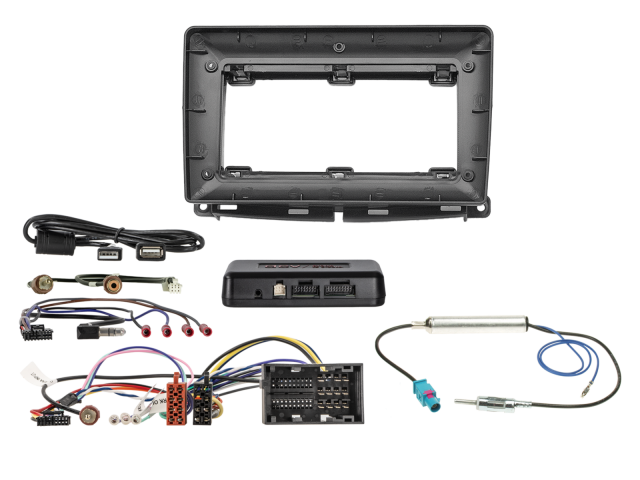

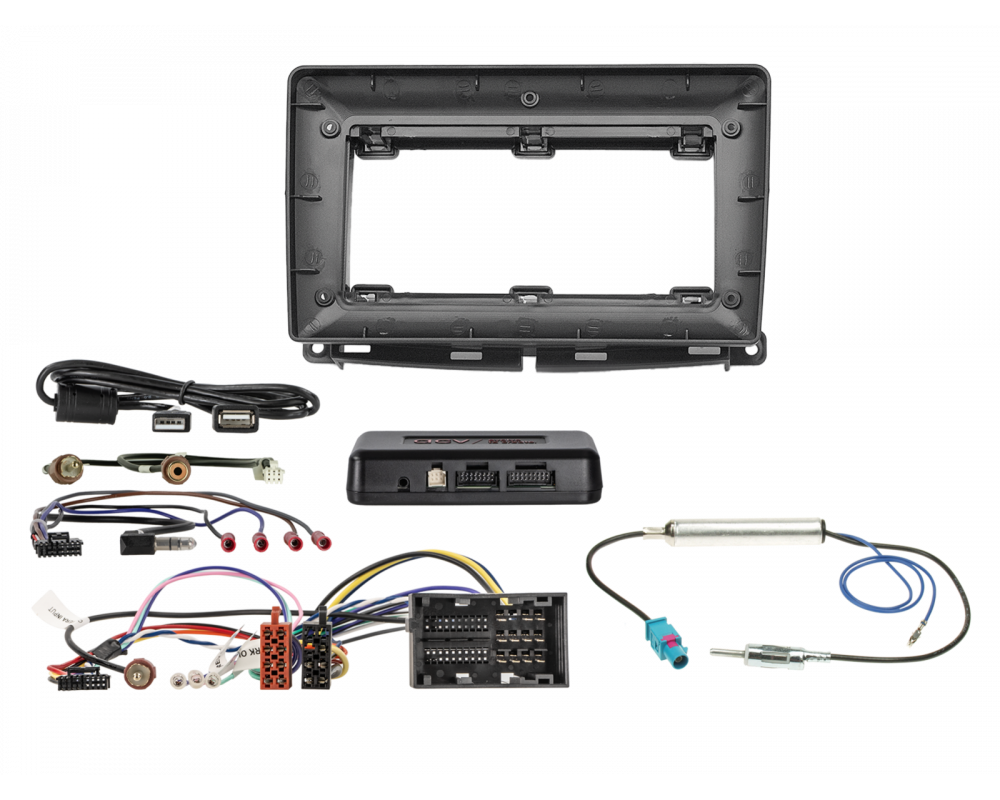

Leveringsomvang:

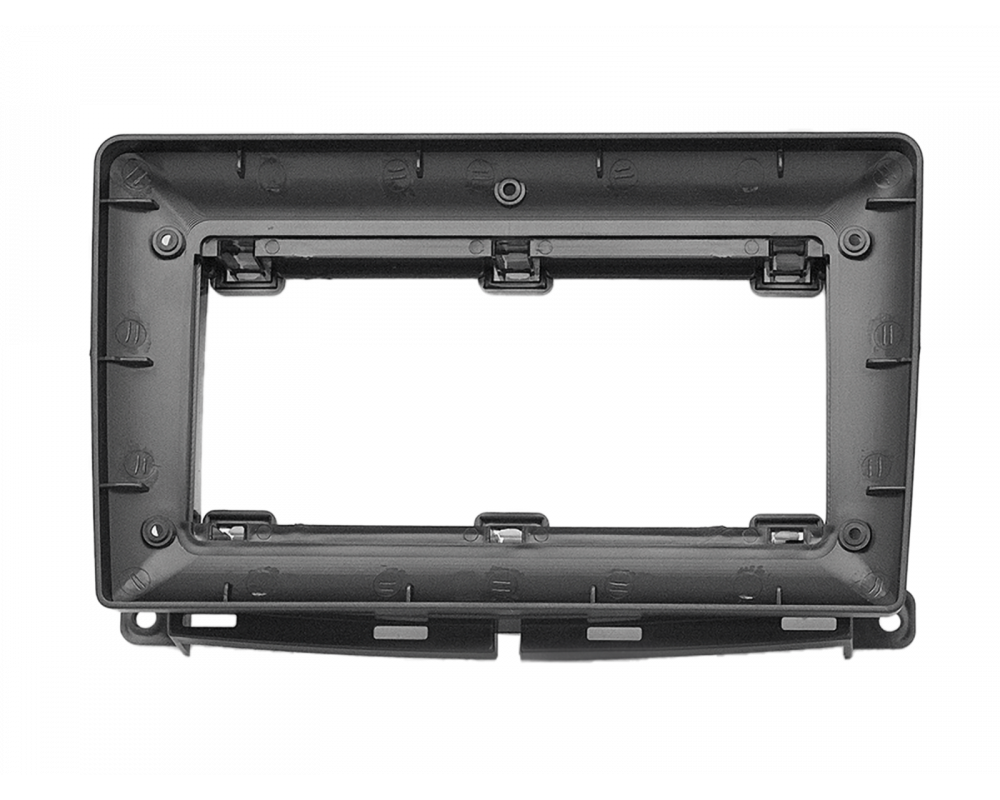

9" radio-frontpaneel Fiat 500 (ZAF 312) 07/2015-08/2024 zwart > Artikelnummer: 381094-94-1

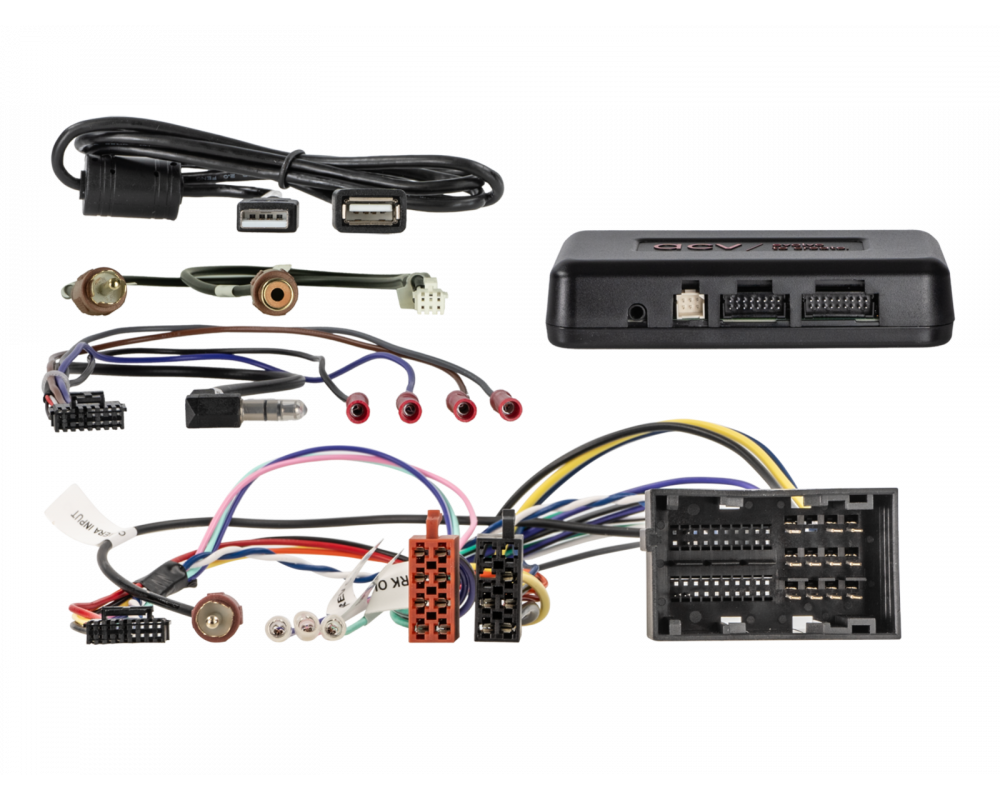

i-dapter Citroën/Fiat/Opel/Peugeot 52-pins Fiat Multilead > Artikelnummer: 43xft01

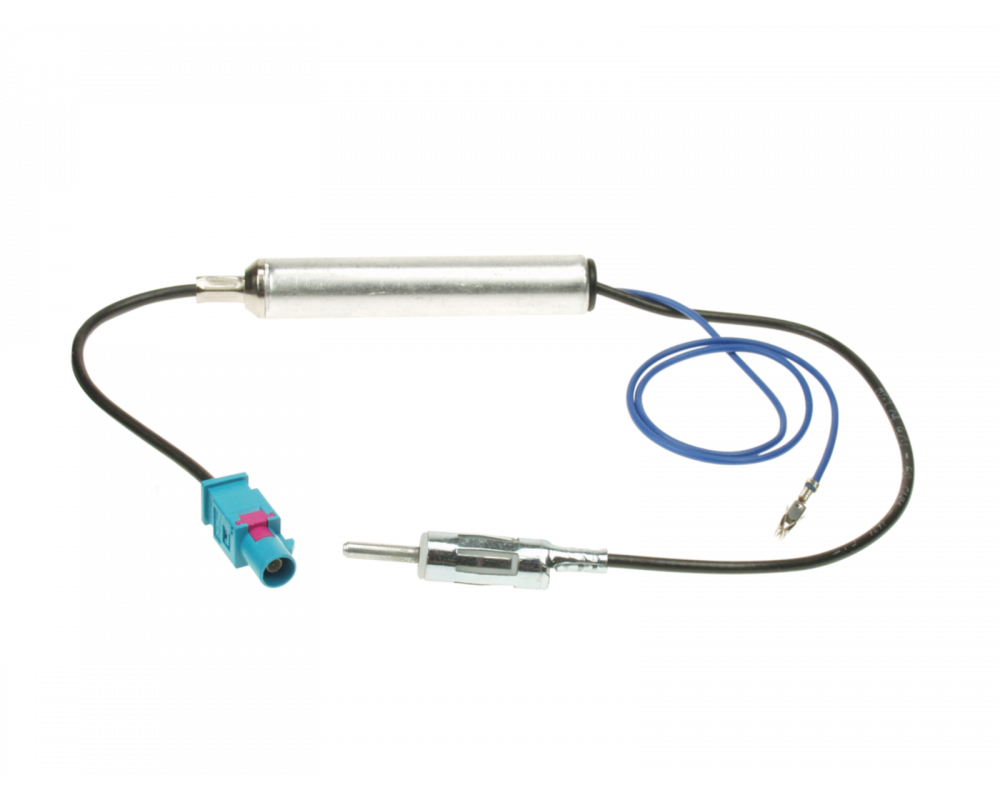

Antenneadapter Fakra(m)>DIN(m) 12V Phantom los > Artikelnummer: 1524-03-0

Optioneel:

9“ radio-frontpaneel accessoire voor 10” display-adapter Artikelnummer: 271000-42

Geschikt voor:
Fiat 500 2015-2024
